4.4 Заслонка дымохода
Отводящие трубы вывода продуктов сгорания и засасывания воздуха горения, поставляемые с
аппаратом и согласно его предназначению, должны иметь максимально возможную длину. В
случае если аппарат устанавливается с трубами минимальной длины, для того, чтобы
оптимизировать теплоотдачу, необходимо сократить пропускную способность дымососа
продуктов сгорания, установив специальную заслонку.
4.4.1 Таблица допустимых диаметров заслонки дымохода
АППАРАТ ДИАМЕТР ЗАСЛОНКИ
ДЫМОХОДА С ТРУБАМИ
ВЫВОДА ДЫМА/ПРОДУКТОВ
СГОРАНИЯ И ВСАСЫВАНИЯ
ВОЗДУХА ГОРЕНИЯ
МИНИМАЛЬНОЙ ДЛИНЫ
ДИАМЕТР ЗАСЛОНКИ
ДЫМОХОДА С ТРУБАМИ
ВЫВОДА ДЫМА/ПРОДУКТОВ
СГОРАНИЯ И ВСАСЫВАНИЯ
ВОЗДУХА ГОРЕНИЯ
МАКСИМАЛЬНОЙ ДЛИНЫ
Тип 1 Ø 42 мм Ø 44 мм
Тип 2 Ø 47 мм Ø 50 мм
Тип 3 Ø 60 мм Заслонка не устанавливается

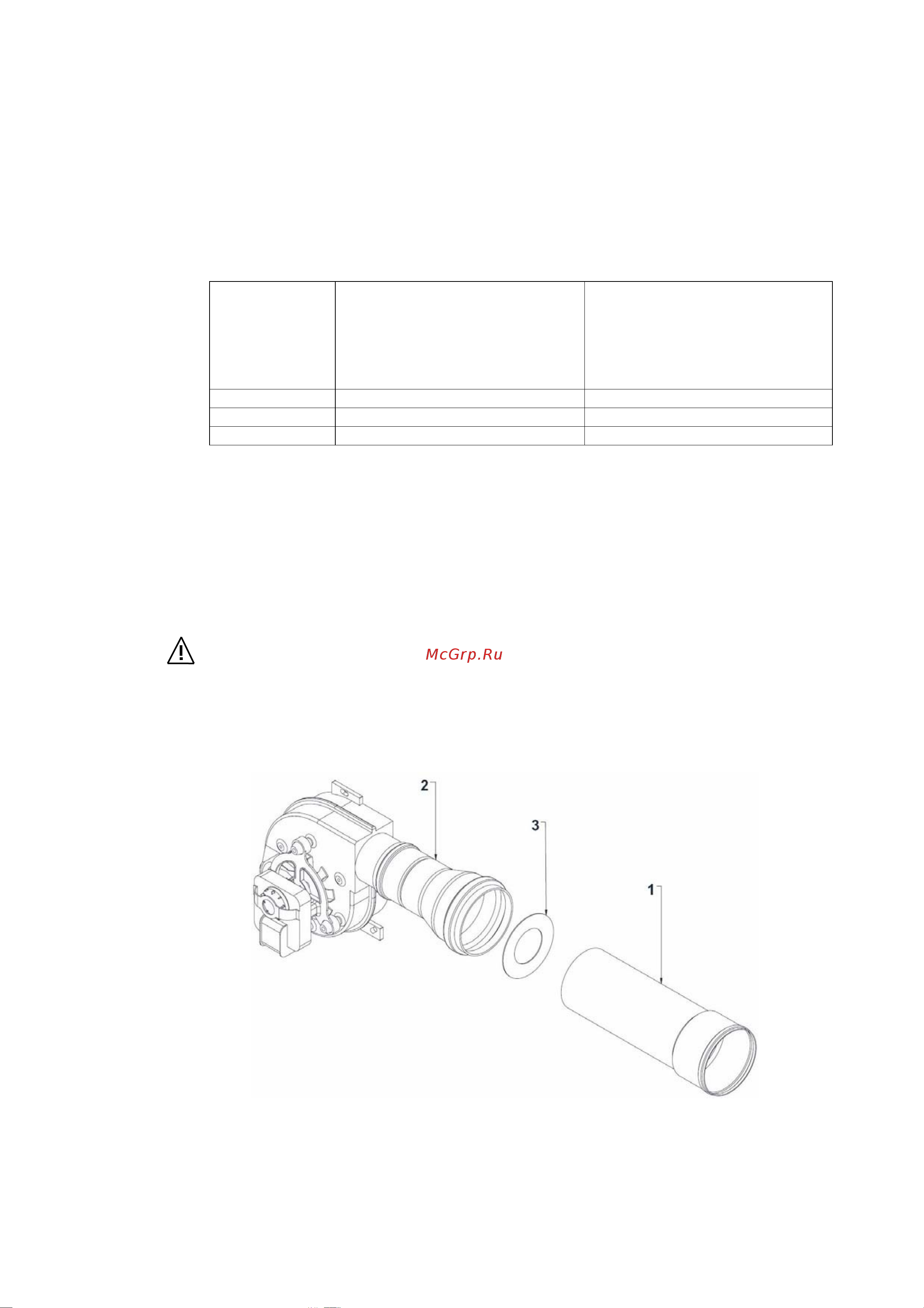

4.4.2 Указания по установке заслонки дымохода
- снять патрубок трубы Ø 80 мм (цифра 1 рис. 31) с соединительной переходной трубки Ø 60/80
мм (цифра 2 рис.31)
- заменить или установить заново заслонку дымохода (цифра 3 рис.31)
- вставить на прежнее место патрубок Ø 80 мм, надавив на него (цифра 1 рис.31), и проследить,
чтобы он правильно и надежно зафиксировал заслонку дымохода (цифра 3 рис.31)
ВНИМАНИЕ!
Во время этой
операции внимательно проследить за тем, чтобы не были повреждены
уплотнения/изоляционный материал.
рис. 31
