Включится дымосос, переключив при этом контакт дифференциального реле давления. После
продувки камеры сгорания, от электрического оборудования одновременно начинает поступать
питание к пусковому устройству и газовому электромагнитному клапану.
Может случиться так, что по причине возможного наличия воздуха в газопроводе, горелка не
включится правильно с первой попытки и сработает блокирующее устройство оборудования. В
этом случае необходимо произвести повторное включение путем нажатия соответствующей
кнопки.
Перед тем, как сработает блокирующее устройство, аппарат делает три попытки
включения. Перед тем, как нажать на кнопку сброса аварии (перезапуска), необходимо
подождать не менее 10 секунд.
- При работающей горелке проверить с помощью предварительно подсоединенного манометра
давление газа и довести полученное
значение до значения, указанного на заводской паспортной
табличке, поворачивая винт регулятора давления электромагнитного клапана.
- Убедиться в том, что потребление газа (согласно показаниям счетчика) соответствует
информации, приведенной в разделе 1.5 «ТЕХНИЧЕСКИЕ ДАННЫЕ»
- Остановить работу горелки, разомкнув контакт комнатного термостата, установить главный
термомагнитный переключатель в положение «OFF/выкл» и закрыть кран подачи газа.
Убрать
манометр и завернуть до конца винт устройства отбора давления, чтобы избежать пропускание
газа.
- Снова открыть газовый кран, установить главный термомагнитный переключатель в положение
«ON/вкл», и настроить комнатный термостат на желаемую температуру. С этого момента
воздухонагреватель готов к работе.
ВНИМАНИЕ!
Во время работы аппарата дверцы камеры горелки должны быть
закрыты.
4.2.4 Остановка
Для того чтобы остановить работу воздухонагревателя, следует пользоваться только комнатным
термостатом, настроив его на минимальную температуру или разомкнув контакт переключателя
термостата (если имеется). Подождать около 3 минут до выключения вентилятора, а затем
отключить напряжение с помощью главного термомагнитного переключателя. В случае если
аппарат не будет использоваться на протяжении длительного времени, необходимо
также
закрыть кран подачи газа.
ВНИМАНИЕ!
Запрещается останавливать аппарат путем преждевременного отключения электрического
напряжения (что исключает возможность последующей вентиляции), поскольку тепловая
энергия, накапливающаяся в теплообменнике, может вызвать его перегрев, что в свою
очередь может привести к повреждению воздухонагревателя. Кроме того, может произойти
срабатывание термостата LIMIT (по перегреву), что приведет к необходимости
ручной
деблокировки.

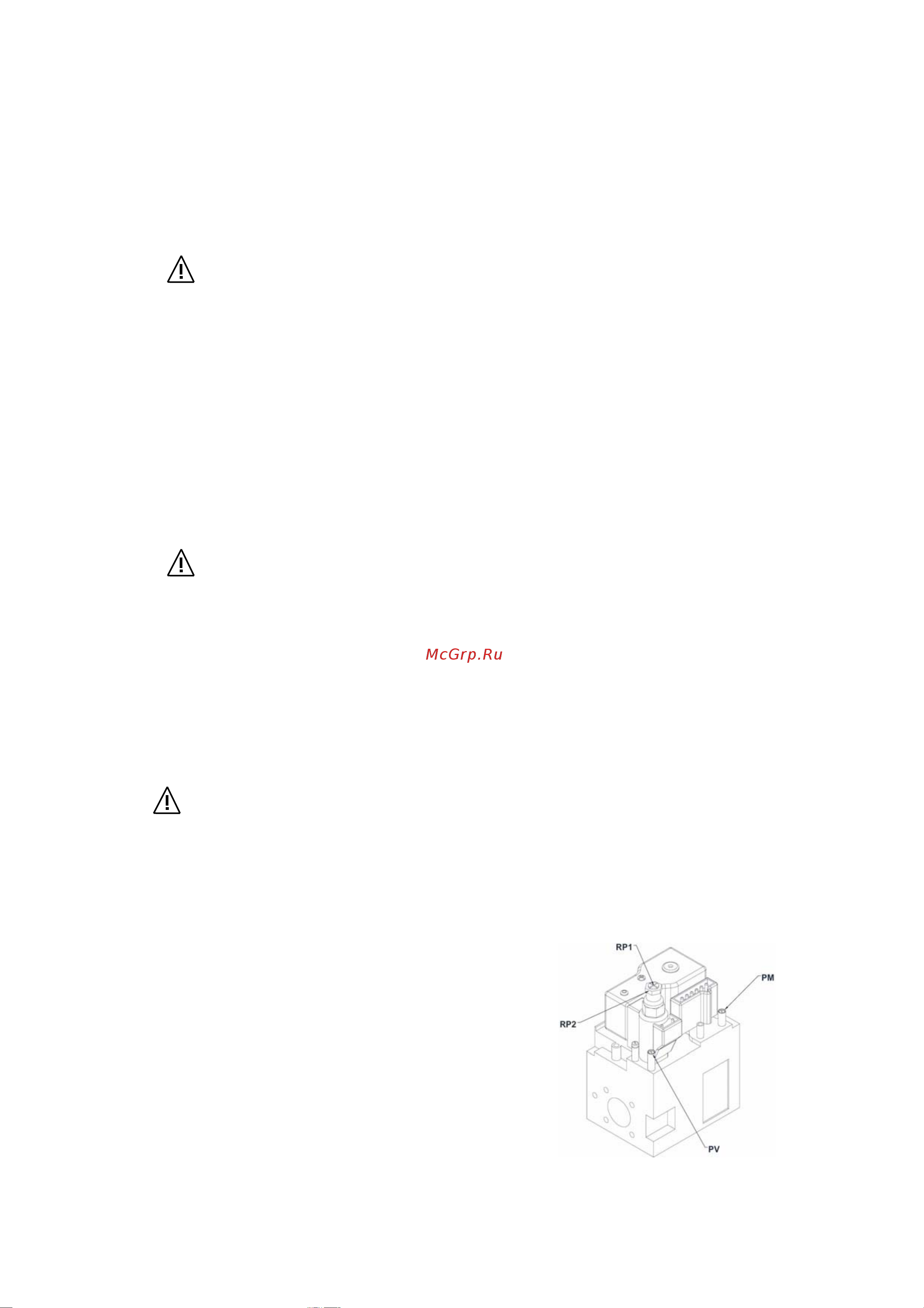

ГАЗОВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SIT 843 SIGMA Рис.25
PM Устройство для измерения давления
перед регулятором
давления
PV Устройство для измерения давления
после регулятора
давления
RP1 Винт регулятора
давления минимальной ступени
RP2 Винт (шестигранный) регулятора давления
максимальной ступени
