1.8 Настройка ребер, определяющих направление потока воздуха
Панель рассеивания горячего воздуха снабжена специальными горизонтальными ребрами
заданной формы с возможностью регулировки угла распределения теплого воздуха.
1.8.1 Настройка горизонтальных и вертикальных ребер (рис.7)
Отрегулировать вручную горизонтальные и вертикальные ребра по отдельности так, чтобы
задать нужное направление воздуха в соответствии с типом помещения, в котором установлен
аппарат.
Правильный напор воздуха является залогом оптимального обогрева помещения и, кроме того,
необходим для правильного охлаждения теплообменника
Поэтому, необходимо убедиться в отсутствии каких-либо помех для потока воздуха,
создаваемого вентилятором. Ничто не должно препятствовать правильной подаче и всасыванию
воздуха, поэтому необходимо проверить выдувное и всасывающее отверстия. Ребра
(горизонтальные и вертикальные), направляющие воздушный поток, должны быть открыты.
ВАЖНО!
Горизонтальные направляющие ребра должны быть открыты, а угол их наклона не
должен превышать 45º по отношению к направлению потока воздуха.
Вертикальные направляющие
ребра (если они установлены) должны быть открыты, а угол
их наклона не должен превышать 45º по отношению к направлению потока воздуха.

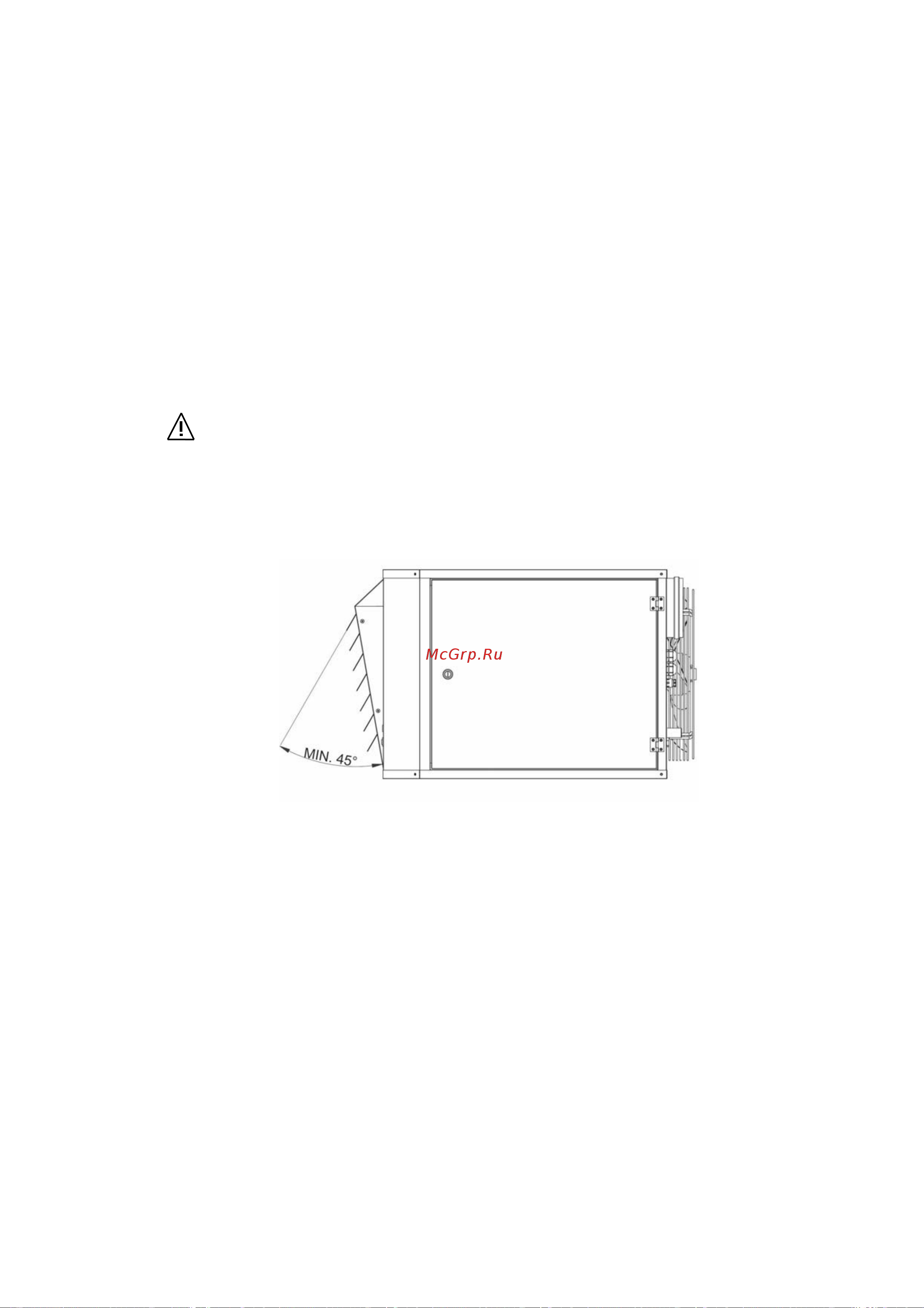

рис.7
