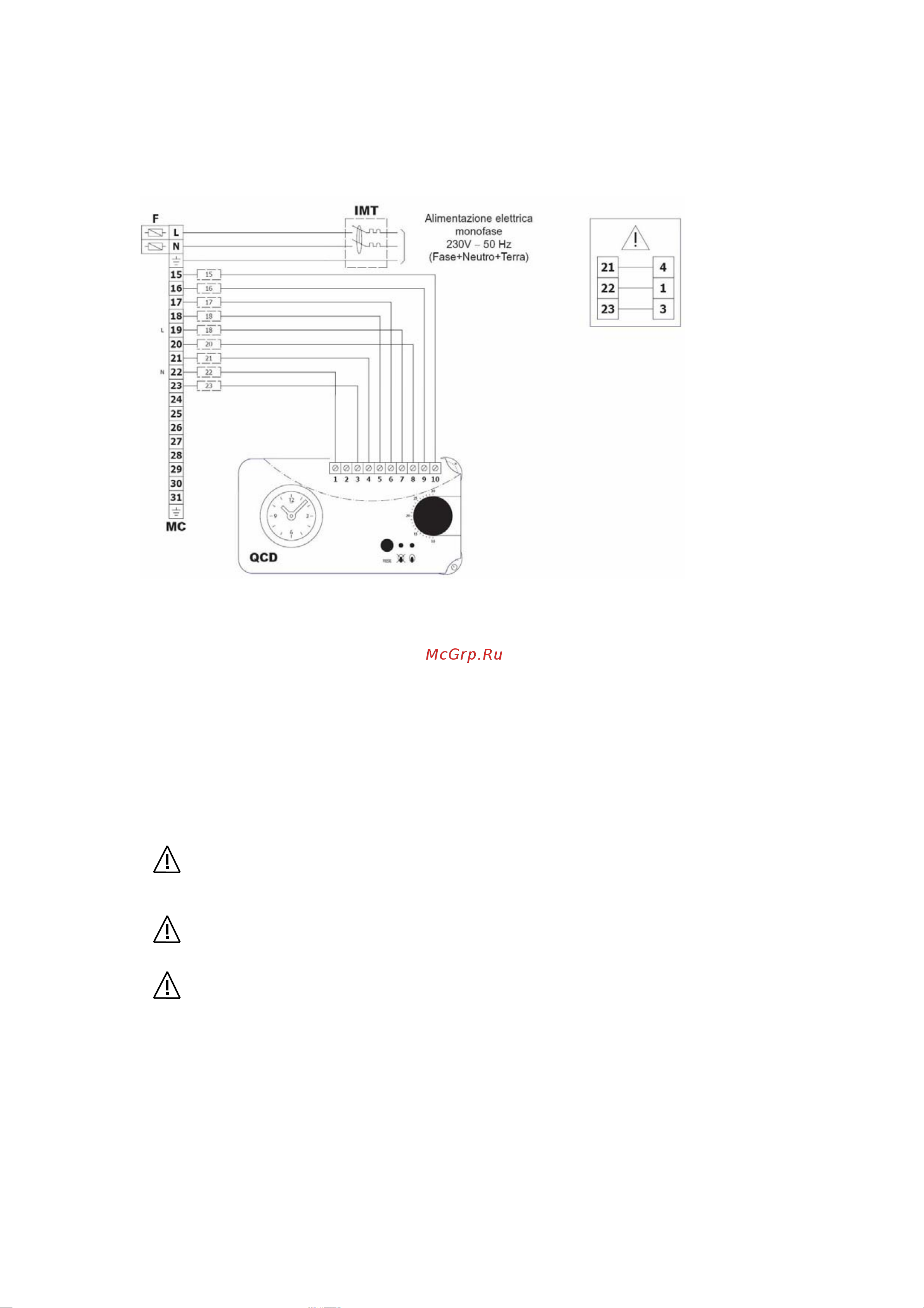

Электрическое соединение щита дистанционного управления с двухступенчатым
программируемым по часам термостатом (поставляется дополнительно, по заказу) (рис.6):
Монофазное электропитание
230 В ~ 50 Гц
(Фаза + Нейтраль + Земля)
Экспликация:
F Плавкие предохранители линии
MC Клеммная панель соединений
QCD Щит дистанционного управления
IMT(*) Дифференциальный термомагнитный переключатель
(*) – устанавливается по желанию клиента
ВАЖНО!
Не являются активными:
- Функция двух ступеней
- Индикация блокировки на щите дистанционного управления
ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К УСТАНОВКЕ И
РАБОТЕ СО ЩИТОМ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, НЕОБХОДИМО ВНИМАТЕЛЬНО
ОЗНАКОМИТЬСЯ С СООТВЕТСТВУЮЩИМИ ИНСТРУКЦИЯМИ, ВХОДЯЩИМИ В
КОМПЛЕКТ СО ЩИТОМ.
ДЛЯ ТОГО, ЧТОБЫ АППАРАТ РАБОТАЛ НАДЛЕЖАЩИМ ОБРАЗОМ, НЕОБХОДИМО
ПРОВЕРИТЬ НАЛИЧИЕ ВСЕХ ПЕРЕМЫЧЕК И СОЕДИНЕНИЙ.
НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕНИЕ ЩИТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ К
АППАРАТУ МОЖЕТ ПРИВЕСТИ К НЕУСТРАНИМЫМ ПОВРЕЖДЕНИЯМ
КОНТРОЛЬНОГО ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ.
