4.3 Переход на другой тип газа
Воздухонагреватели предназначены для работы на метане Н (G20) в условиях, приведенных в
нижеследующей таблице:
Метан Н (G20)
ТИП 1 2 3
Количество инжекторов 1 1 1 №
Диаметр инжекторов 3,45 4,25 4,90 мм
Давление подачи газа 20 миллибар
Давление газа на инжектор (макс. ступень) 12,5 13,0 13,0 миллибар
Давление газа на инжектор (минимальная ступень) 16,0 6,5 7,0 миллибар
Внутри каждого аппарата имеется специальный комплект, предназначенный для перевода
системы на другой вид газа. Эту операцию вправе производить только специальная техническая
служба Вашего региона или иные квалифицированные и должным образом подготовленные
специалисты, имеющие разрешение на проведение подобных работ, выданное производителем
аппарата. Переход на другой вид газа можно осуществлять уже при
установленном тепловом
блоке, следуя нижеприведенным инструкциям.
Инструкции по переводу системы с метана G20 на пропан G31 и бутан G32:
1. Заменить газовый инжектор
2. Отрегулировать/настроить давление подачи газа
3. Отрегулировать/настроить давление газа на инжектор
4. Установить заслонку первичного воздуха (если есть в наличии)
5. Заменить самонаклеивающуюся этикетку с исходными данными (с указанием
типа газа и
т.п.)
4.3.1 Замена газового инжектора

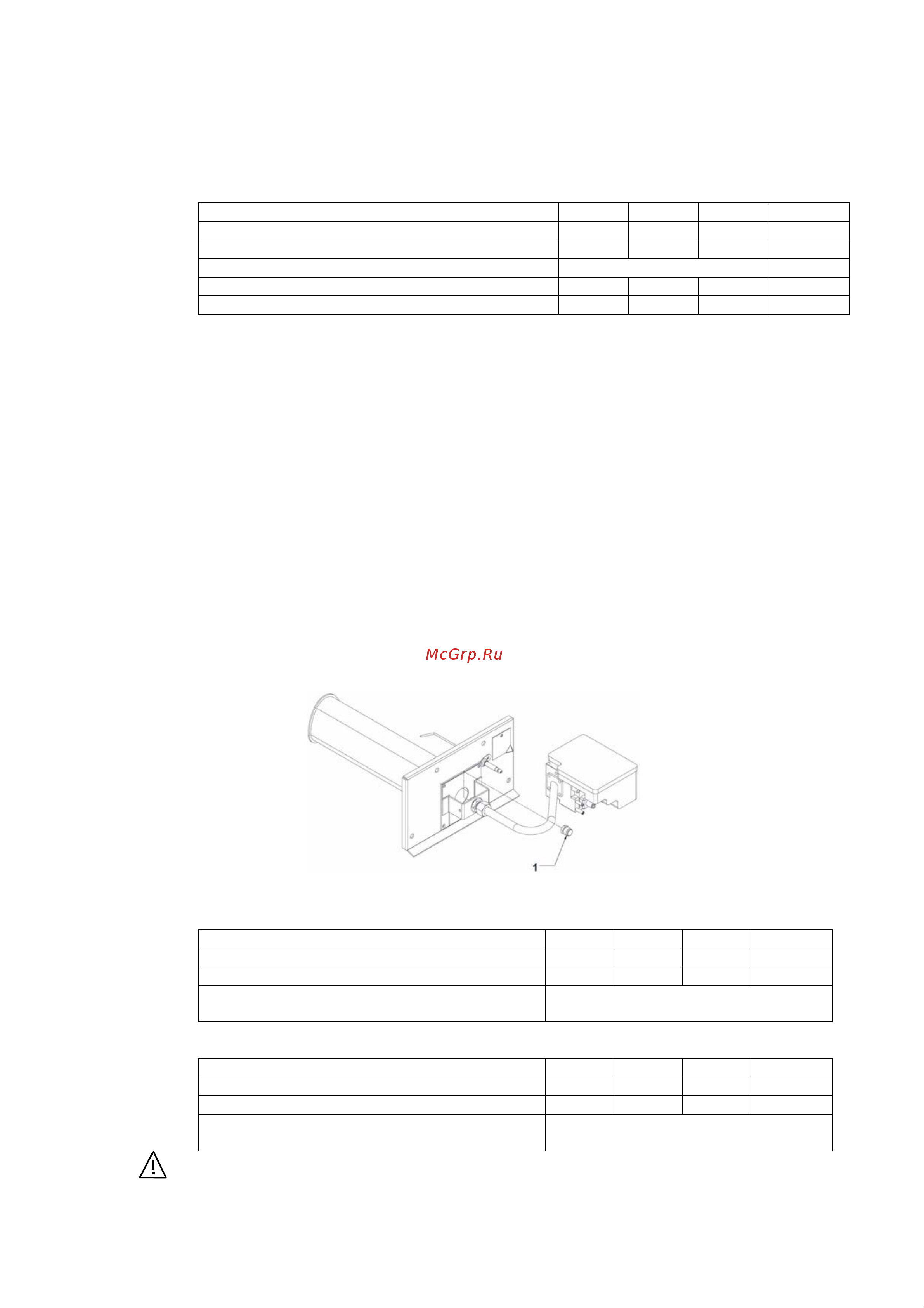

- отвинтить и снять инжектор (см. цифру 1 рис. 26) гаечным ключом на 13 мм.
- вынуть из запасного комплекта новый инжектор и основательно завинтить его.
рис. 26
Пропан (G31)
ТИП 1 2 3
Количество инжекторов 1 1 1 №
Диаметр инжекторов 210 255 300 мм/100
Давление подачи газа и давление газа на
инжектор
См. раздел 1.5 «Технические данные»
Бутан (G32)
ТИП 1 2 3
Количество инжекторов 1 1 1 №
Диаметр инжекторов 210 255 300 мм/100
Давление подачи газа и давление газа на
инжектор
См. раздел 1.5 «Технические данные»
Операцию по замене газового инжектора необходимо проводить при остывшем аппарате.
Аппарат также должен быть изолирован от систем электропитания и газоснабжения.
