![Daikin FTXC60BV1B [102/320] Cableado](/img/pdf.png)

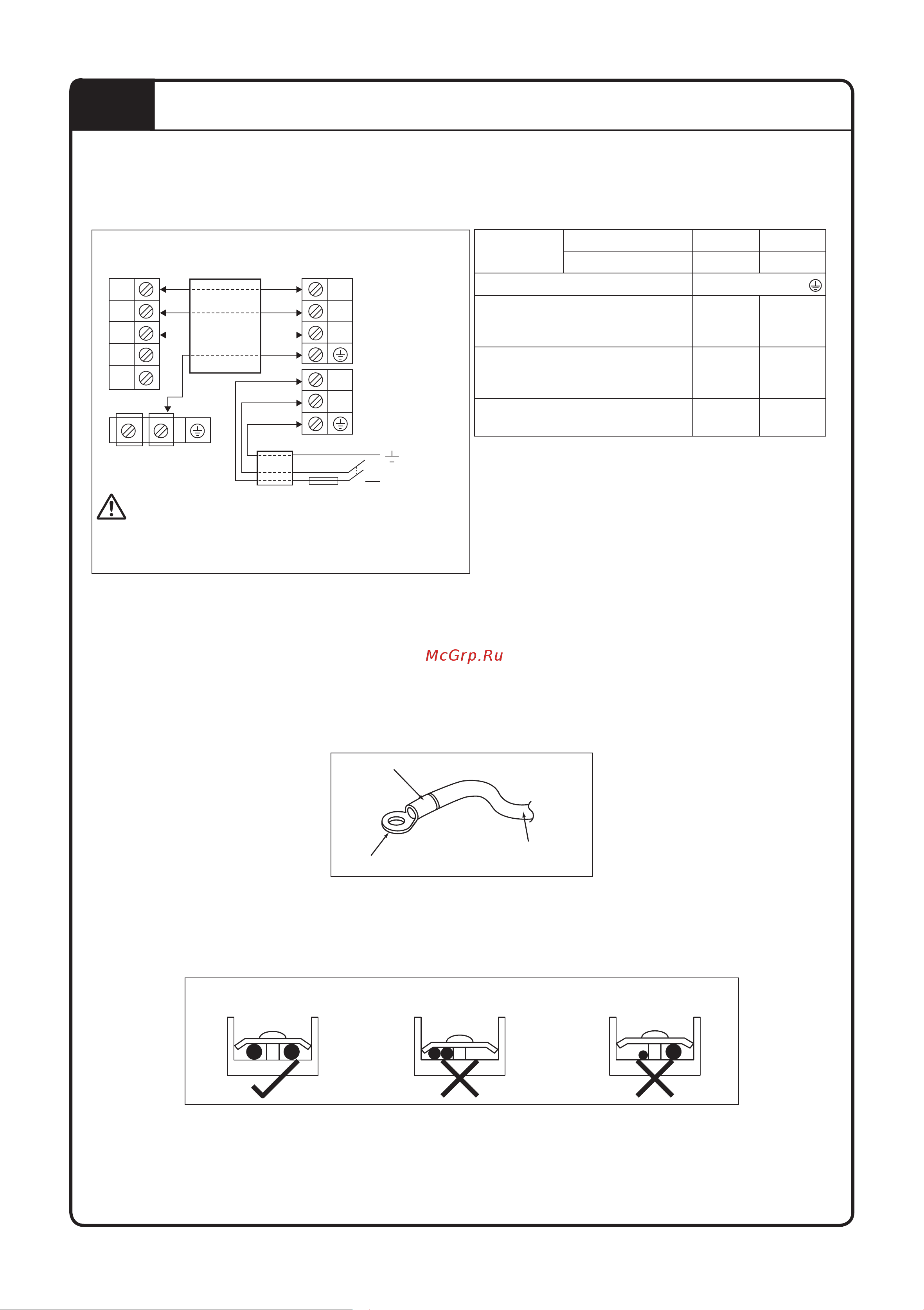

Daikin FTXC60BV1B [102/320] Cableado
![Daikin FTXC60BV1B [102/320] Cableado](/views2/1785417/page102/bg66.png)
4-16
5
CABLEADO
IMPORTANTE:* Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También
están sujetos al tipo de instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
2
1
2
1
N
L
3
3
Bloque de
terminales de la
unidad interior
Cable de
interconexión
Bloque de
terminales de la
unidad exterior
Cable de alimentación
Fusible/
disyuntor
Interruptor
principal
Fuente de
alimentación
N/L2
L/L1
Debe haber una
desconexión de todos los
polos en la red de suministro
con una separación de
contacto de al menos 3mm.
Modelo Interior (FTXC) 20/25/35B 50/60/71B
Exterior (RXC) 20/25/35B 50/60/71B
Rango de voltaje**
220-240V/~/50Hz +
Tamaño del cable de
alimentación*
Número de conductores
mm
2
1,5
3
2,5
3
Tamaño del cable de
interconexión*
Número de conductores
mm
2
1,5
4
2,5
4
Fusible recomendado de
fusible/disyuntor
**
A
16 20
• Todos los alambres deben estar conectados firmemente.
• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
• El cable de conexión entre la unidad interior y la unidad exterior debe sujetarse utilizando el anclaje de cable
provisto.
• El cable de alimentación debe ser equivalente a H07RN-F, que es el requisito mínimo.
• Asegúrese de no aplicar presión externa a los conectores y cables del borne.
• Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación.
Conecte los cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones
colocado en la unidad).
Aplique manguitos de aislamiento
Terminal redondo preformado
Conductor eléctrico
• Utilice el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos
pueden dañar la cabeza del tornillo.
• Si se ajusta demasiado se pueden dañar los tornillos del borne.
• No conecte cables de diferente calibre al mismo borne.
• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.
No conecte cables del
mismo calibre a un lado.
No conecte cables
de distinto calibre.
