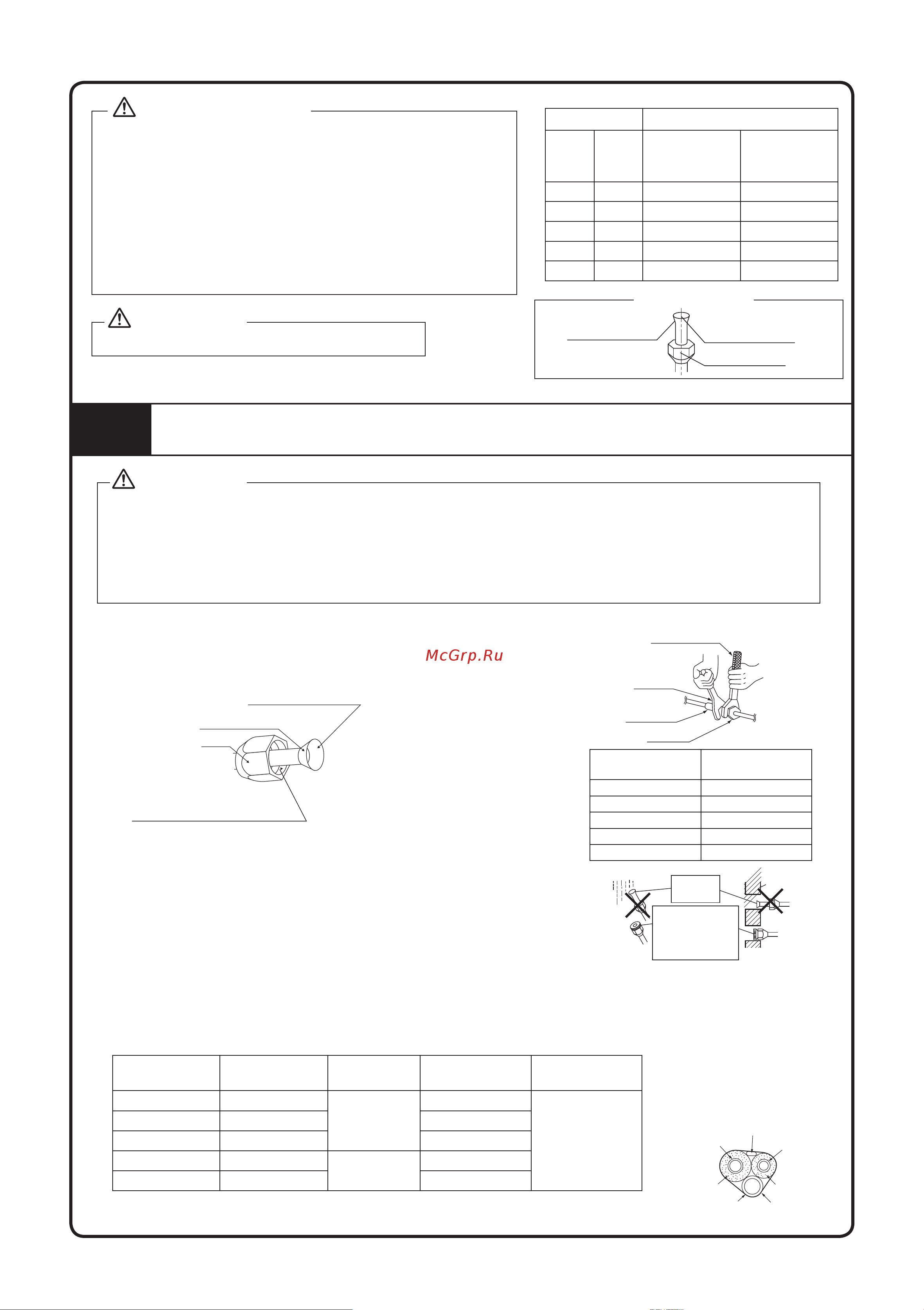

7-18
• Запрещается обрабатывать место затягивания минеральным маслом.
• Не допускается попадание в систему минерального масла, потому
что это может привести к снижению срока службы устройства.
• Запрещается использовать трубы, которые ранее уже
использовались при установке.
• Разрешается использовать только детали, поставленные в
комплекте с устройством.
• Для гарантии длительной службы устройства запрещается
устанавливать сушку на этот блок с хладагентом R32.
• Материал сушки может раствориться и повредить систему.
• При неполном улавливании потерь возможна утечка газообразного
хладагента.
ПРЕДУПРЕЖДЕНИЕ
Запрещается повторное использование соединений.
ОСТОРОЖНО
4
ТРУБЫ ДЛЯ ХЛАДАГЕНТА
1) Используйте конусную гайку, закрепленную на главном блоке. (Чтобы предотвратить возникновение трещин на
конусной гайки с течением времени).
2) Для предотвращения утечки газа охлаждающее масло наносится только на внутреннюю поверхность конуса.
(Использовать охлаждающее масло для R32.)
3) При затяжке конусных гаек следует использовать только динамометрические ключи, чтобы не допустить
повреждения конусных гаек и утечки газа.
ОСТОРОЖНО
Выровняйте центры конусов и затяните конусные гайки на 3 или 4 оборота
вручную. Затем затяните их до конца с помощью динамометрических ключей.
Нанесите масло
Нанесите охлаждающее масло на
внутреннюю поверхность конуса.
Не наносите охлаждающее
масло на наружную поверхность.
Не наносите охлаждающее масло
на конусную гайку, чтобы избежать
чрезмерного затягивания.
Конусная гайка
1. Предупреждения по работе с трубами
1) Необходимо обеспечить защиту открытого конца трубы от влаги и пыли.
2) Любые изгибы труб следует производить максимально мягко.
Используйте специальный инструмент для гибки труб.
2. Выбор медных и теплоизолирующих материалов
При использовании стандартных медных труб и фитингов
необходимо соблюдать следующие указания:
1) Изолирующий материал: Полиэтиленовый пенопласт
Коэффициент теплопередачи: от 0,041 до 0,052 Вт/мК (от 0,035 до 0,045 ккал/(м-ч•°C)
Температура поверхности трубы с газообразным хладагентом
может достигать 110°C.
Выбирайте теплоизолирующие материалы, способные выдерживать такую температуру.
2) Обязательно изолируйте трубы для газа и для жидкости, используя указанные
ниже размеры изоляции.
Размер труб,
мм (дюймы)
Минимальный
радиус изгиба
Толщина труб
Размер
теплоизоляции
Толщина
теплоизоляции
6.40 (1/4") 30мм или более
0
.
8мм
(C1220T-O)
I.D. 8-10мм
10мм мин.
9.52 (3/8") 30мм или более I.D. 12-15мм
12.70 (1/2") 40мм или более I.D. 14-16мм
15.88 (5/8") 50мм или более
1
.
0мм
(C1220T-O)
I.D. 16-20мм
19.05 (3/4") 50мм или более I.D. 20-24мм
3) Используйте отдельные трубки теплоизоляции для труб для газа и для жидкости.
Ø Трубка, D A (мм)
дюйм мм
Верхняя
(барашковая
гайка)
Жесткая
(зажимного
типа)
1/4" 6.40 1.3 0.7
3/8" 9.52 1.6 1.0
1/2" 12.70 1.9 1.3
5/8" 15.88
2.2 1.7
3/4" 19.05
2.5 2.0
[Затяните]
Динамометрический ключ
Разводной
ключ
Трубное
соединение
Конусная гайка
Размер трубы,
мм (дюймы)
Момент затяжки,
Нм/(фут-фунт)
6.40 (1/4") 18 (13.3)
9.52 (3/8") 42 (31.0)
12.70 (1/2") 55 (40.6)
15.88 (5/8") 65 (48.0)
19.05 (3/4") 78 (57.6)
Соединительный провод
Сливной шланг
Изоляция трубы
для жидкости
Изоляция
газовой трубы
Отделочная
лента
Газовая труба
Труба для
жидкости
Внутренняя
поверхность конуса не
должна иметь дефектов
Конец трубы должен быть
равномерно раскатан до
идеального круга.
Необходимо установить
конусную гайку.
Провести проверку
Стена
Дождь
Обязательно
установите
крышку.
Если конусная крышка
отсутствует, закройте
раструб лентой, чтобы в
него не попадала грязь, а
наружу не выходил вода.
