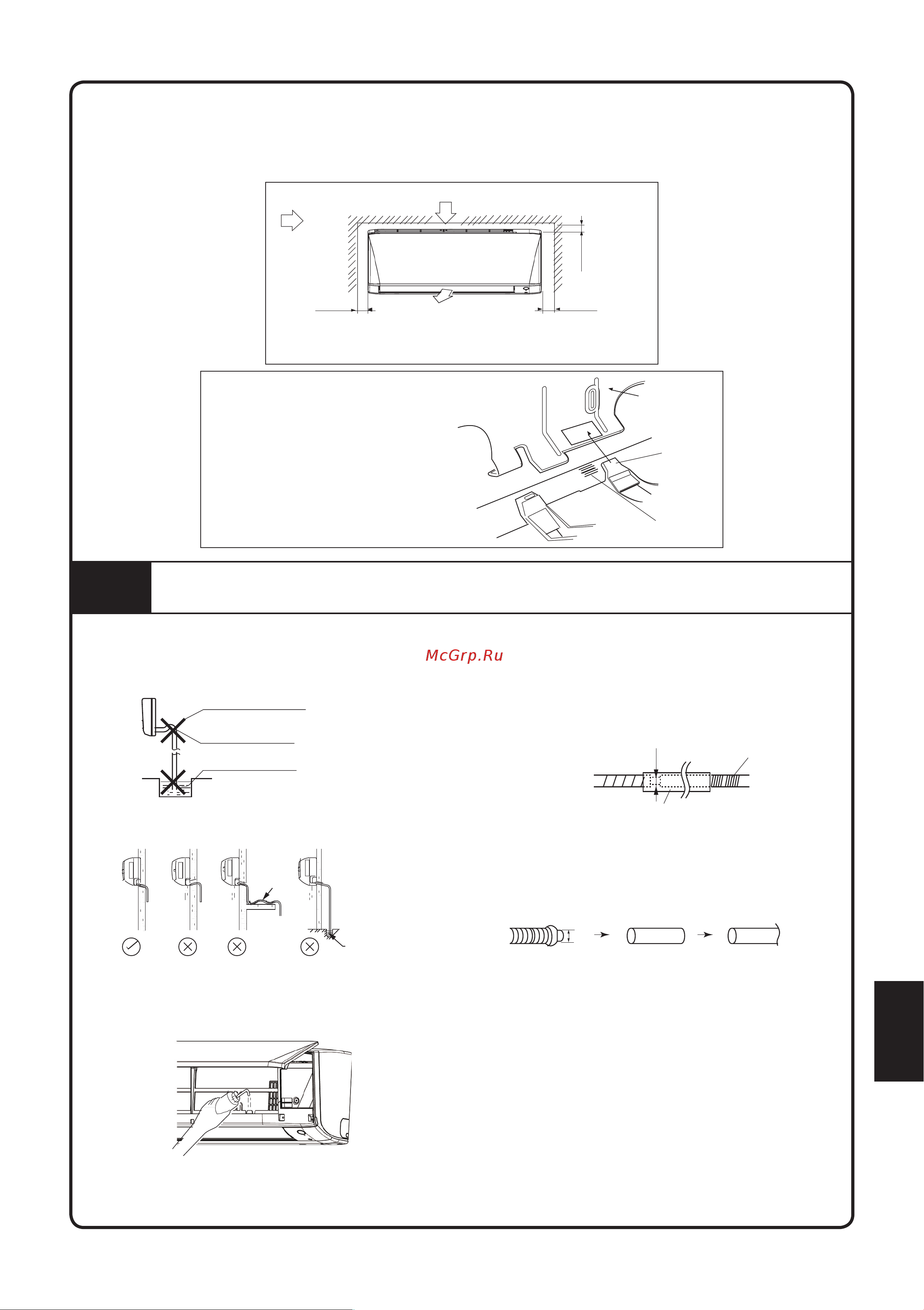

Daikin FTXC60BV1B [269/320] Tubagem de drenagem
![Daikin FTXC60BV1B [269/320] Tubagem de drenagem](/views2/1785417/page269/bg10d.png)
10-15
Portuguese
A unidade interior deve ser instalada de forma a evitar um curto-circuito do ar frio descarregado com o ar
quente de retorno. Respeite o espaço de instalação apresentado na figura. Não coloque a unidade interior
num local onde possa ficar exposta a luz solar direta. Para além disso, este local deve ser adequado para a
tubagem e drenagem e deve ficar longe de portas ou janelas.
Ar de retorno
Espaço necessário
mín. 50
mín. 50
min. 55
(Espaço para
manutenção)
(Espaço para
manutenção)
(Espaço para
funcionamento)
Fluxo
de ar
(interior)
Todas as dimensões são apresentadas em mm
Como fixar a unidade interior
Prenda as garras da estrutura inferior à
placa de montagem
.
Como retirar a unidade interior.
Puxe a área marcada para cima (na
parte inferior da grelha dianteira) para
soltar as garras.
Placa de
montagem
Garra
Marca (parte traseira)
Estrutura
inferior
Grelha
dianteira
4
TUBAGEM DE DRENAGEM
• Ligue a mangueira de drenagem conforme descrito
abaixo.
A mangueira de drenagem deve
estar inclinada para baixo.
Não é permitido qualquer coletor.
Não coloque a extremidade da
mangueira em água.
• Drenagem de água
Fuga de
água
Fuga de
água
Fuga
de
água
Retenção
de água
Drenagem
ErradoErradoErradoCorreto
Extremidade
mergulhada
em água
• Retire os filtros de ar e verta um pouco de água para
o recipiente de drenagem para verificar se a água flui
sem problemas.
• Caso a mangueira de drenagem necessite de uma
extensão, obtenha uma mangueira de extensão
comercialmente disponível. Certifique-se de que isola
termicamente a secção interior da mangueira de
extensão.
Mangueira de drenagem
da unidade interior
φ16
Mangueira de
drenagem de extensão
Tubo de isolamento térmico
(fornecimento local)
• Ao ligar um tubo rígido de cloreto de polivinil
(diâmetro nominal de 16mm) como tubagem embutida
diretamente à mangueira de drenagem fixa à unidade
interior, utilize um bocal de drenagem comercialmente
disponível (diâmetro nominal de 16mm) como união.
φ16
Mangueira
de drenagem
fornecida com
a unidade
interior
bocal (diâmetro
nominal 16mm)
tubo de polivinil
(diâmetro 16mm)
