8-12
ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
1
ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΚΑΣ ΣΤΗΡΙΞΗΣ
• Η πλάκα στήριξης πρέπει να τοποθετηθεί σε τοίχο, ο οποίος μπορεί να αντέξει το βάρος της εσωτερικής μονάδας.
1) Τοποθετήστε προσωρινά την πλάκα στήριξης στον τοίχο, βεβαιωθείτε ότι ηα πλάκα είναι τελείως επίπεδη και
σημειώστε τα σημεία διάτρησης στον τοίχο.
2) Ασφαλίστε την πλάκα στήριξης στον τοίχο με βίδες.

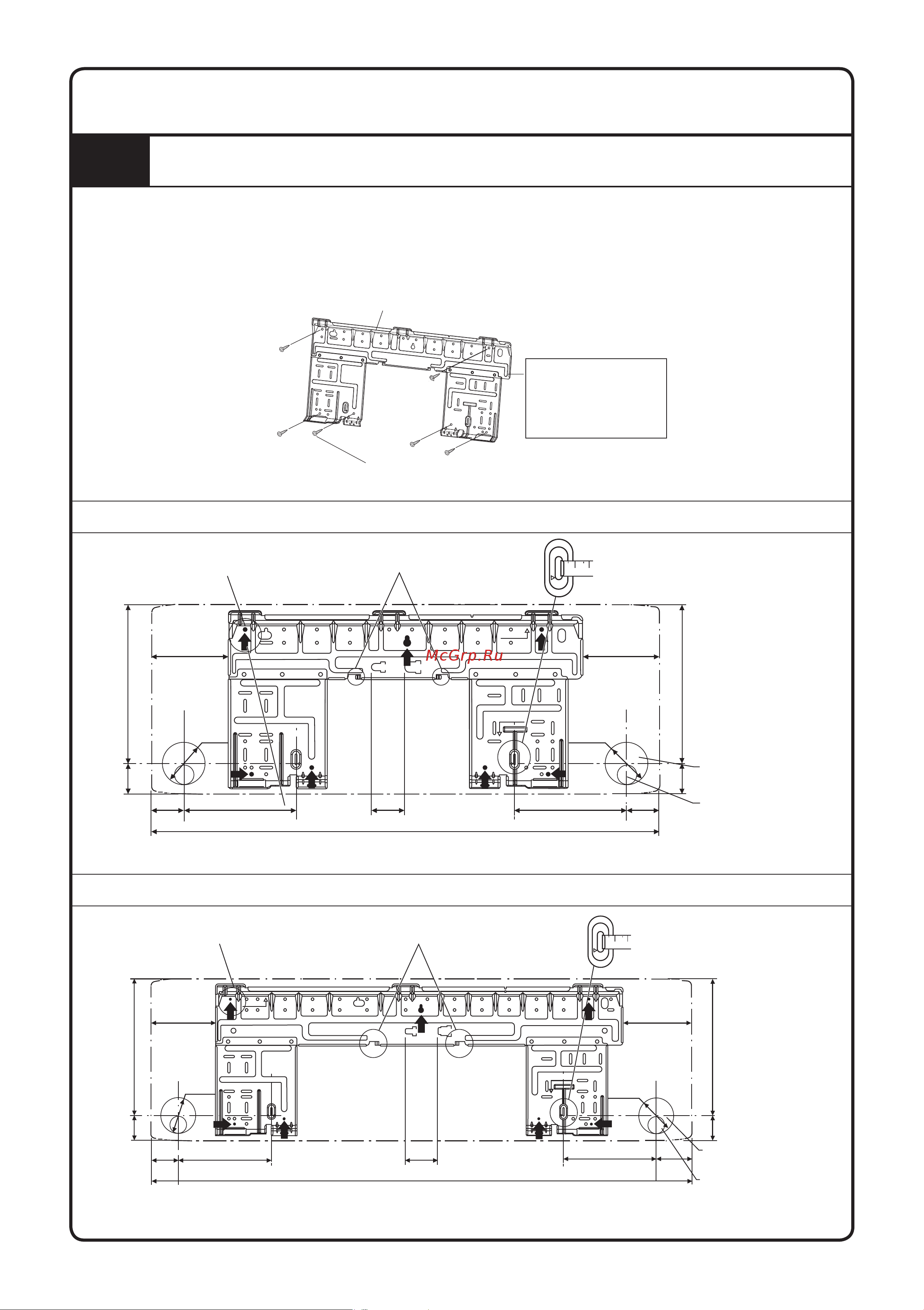

Συνιστώμενα σημεία συγκράτησης και διαστάσεις της πλάκας στήριξης
Βίδα στερέωσης
πλάκας στήριξης
Η πλάκα στήριξης
πρέπει να τοποθετηθεί
σε τοίχο που μπορεί να
αντέξει το βάρος της
εσωτερικής μονάδας.
Πλάκα συναρμολόγησης
ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Συνιστώμενες θέσεις συγκράτησης
πλάκας στήριξης (συνολικά 7 σημεία)
Τοποθετήστε ένα ισοσταθμιστή
σε αυτά τα σημεία.
Χρησιμοποιήστε μια
μεζούρα, όπως φαίνεται.
Τοποθετήστε το άκρο της
μεζούρας στο
Μέσω της τρύπας στον
τοίχο Ø 65mm
Θέση σωλήνα
αποστράγγισης
μονάδα: mm
Όλες οι διαστάσεις είναι σε mm
ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Συνιστώμενες θέσεις συγκράτησης
πλάκας στήριξης (συνολικά 7 σημεία)
Τοποθετήστε ένα ισοσταθμιστή
σε αυτά τα σημεία.
Χρησιμοποιήστε μια
μεζούρα, όπως φαίνεται.
Τοποθετήστε το άκρο της
μεζούρας στο
Μέσω της τρύπας στον
τοίχο Ø 65mm
Θέση σωλήνα
αποστράγγισης
μονάδα: mm
Όλες οι διαστάσεις είναι σε mm
