2-2

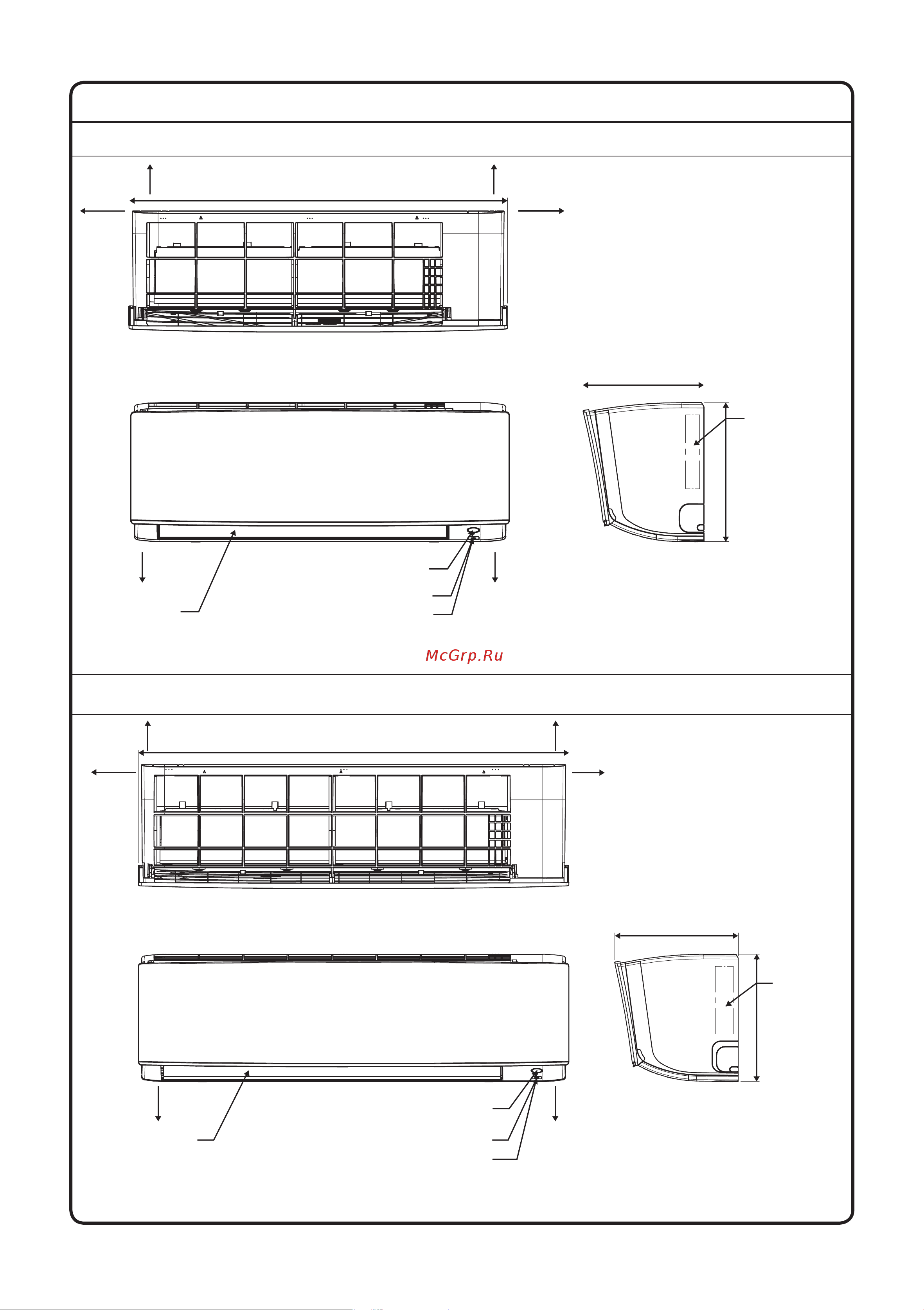

INGOMBRI
UNITÀ INTERNA FTXC20/25/35/50
RETRO
785
DESTRA
VISTA DALL’ALTO
PARTE
INFERIORE
INTERRUTTORE DI ACCENSIONE/
SPEGNIMENTO UNITÀ INTERNA
RICEVITORE DI SEGNALE
TERMISTORE TEMPERATURA
AMBIENTE
SINISTRA
FALDA
OSCILLANTE
VISTA FRONTALE
VISTA LATERALE
250
288
PIASTRA CON
IL NOME DEL
MODELLO
UNITÀ INTERNA FTXC60/71
RETRO
1005
DESTRA
VISTA DALL’ALTO
PARTE
INFERIORE
INTERRUTTORE DI ACCENSIONE/
SPEGNIMENTO UNITÀ INTERNA
RICEVITORE DI SEGNALE
TERMISTORE TEMPERATURA
AMBIENTE
SINISTRA
FALDA
OSCILLANTE
VISTA FRONTALE
VISTA LATERALE
288
297
PIASTRA
CON IL
NOME DEL
MODELLO
PARTE
INFERIORE
PARTE
INFERIORE
RETRO
RETRO
Tutte le dimensioni sono in mm
Tutte le dimensioni sono in mm
