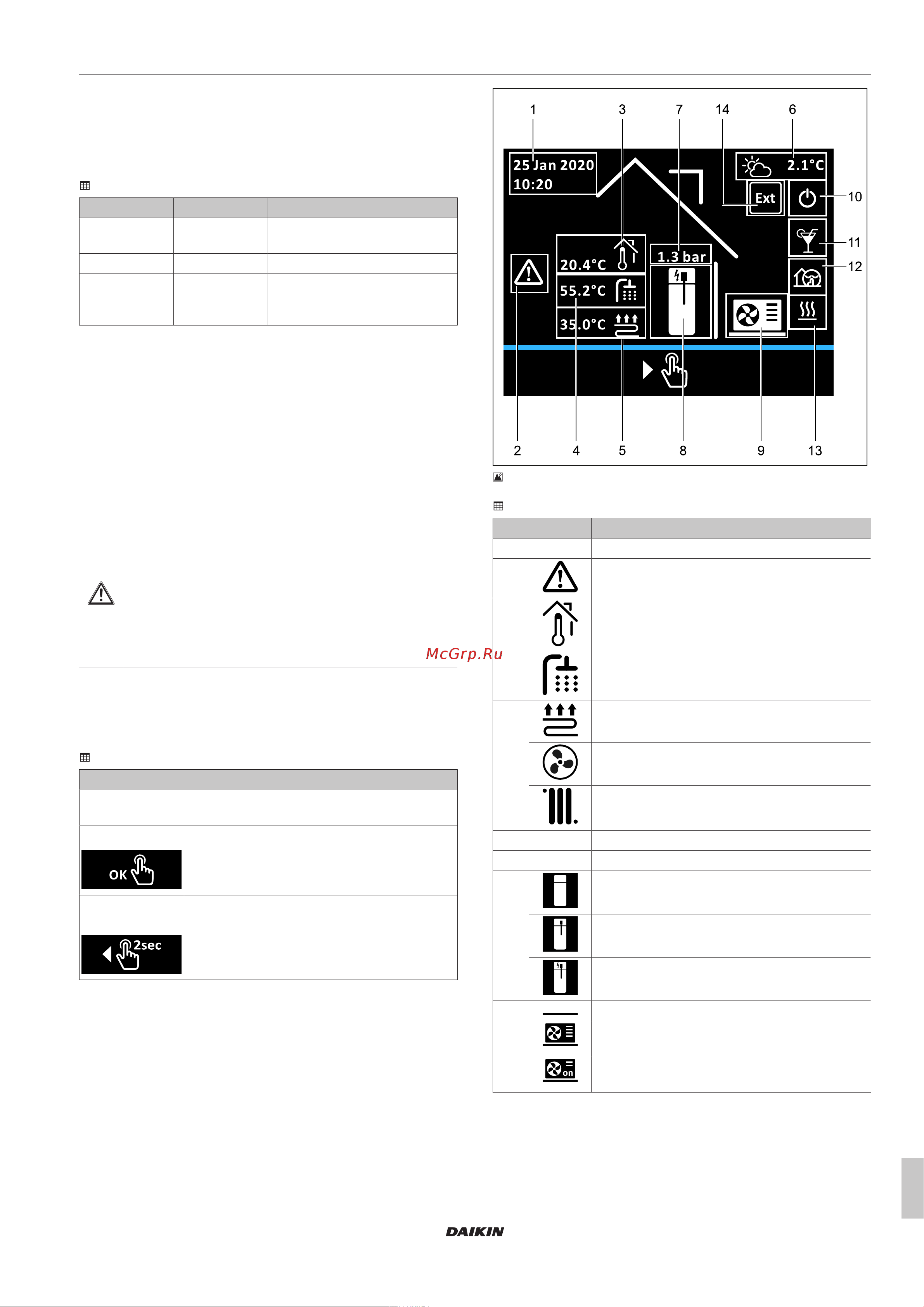

3 Управление
Руководство по эксплуатации
7
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
3.2.1 Индикатор состояния
Индикатор состояния путем непрерывного свечения или
мигания светодиодов отображает текущее рабочее состояние
устройства.
3‒1 Индикатор состояния
Светодиод Режим Описание
Мигает синим Режим
ожидания
Устройство не работает.
Горит синим Эксплуатация Устройство работает.
Мигает
красным
Ошибки Возникла ошибка. Подробнее
см. «8Ошибки и
неисправности» [453].
3.2.2 Дисплей
В нормальном режиме работы дисплей выключен (полностью
темный). Активность установки отображается с помощью
индикатора состояния. При любом воздействии на поворотную
кнопку (вращении, нажатии или нажатии с удержанием) дисплей
активируется, отображая начальный экран.
Если в течение 60 секунд отображения начального экрана со
стороны пользователя нет никаких действий, дисплей снова
отключается. При отсутствии действий пользователя в любом
другом меню индикация переключается на начальный экран
через 120 секунд.
3.2.3 Поворотная кнопка
ПРЕДОСТЕРЕЖЕНИЕ
Ни в коем случае не осуществлять управление
контроллером с помощью твердого и острого
предмета. Это может привести к повреждению и сбою
работы контроллера.
С помощью поворотной кнопки возможна навигация по
соответствующим уровням, выбор заданного значения,
изменение и подтверждение подобного изменения с помощью
короткого нажатия на кнопку.
3‒2 Функции поворотной кнопки
Действие Результат
Поворот Выбор меню, выбор настройки, изменение
настройки
Краткое нажатие Подтверждение выбора, принятие настройки,
выполнение функции.
Нажатие в теч.
2секунд
Выход из меню
3.2.4 Начальный экран
Начальный экран содержит обзор текущего состояния
установки. Любое воздействие на поворотную кнопку при
отображении начального экрана (вращение, краткое или
длительное нажатие) вызывает Main menu.
3‒2 Позиции индикации на начальном экране
3‒3 Графические символы на начальном экране
Поз. Символ Пояснение
1 Дата и точное время
2 Сообщение об ошибке
3 Только при подключенном комнатном
устройстве: температура в помещении
4 Температура горячей воды
5 Температура воды на выходе в системе
нагрева полов
Температура воды на выходе в системе
конвекторного отопления
Температура воды на выходе в системе
радиаторного отопления
6 Tемпература снаружи
7 Давление в контуре отопления
8 Накопительный бак без нагревательного
стержня
Накопительный бак с подключенным
нагревательным стержнем (ВЫКЛ.)
Накопительный бак с подключенным
нагревательным стержнем (ВКЛ.)
9 Не обнаружен наружный агрегат
Наружный агрегат имеется, компрессор
выключен
Наружный агрегат имеется, компрессор
включен
