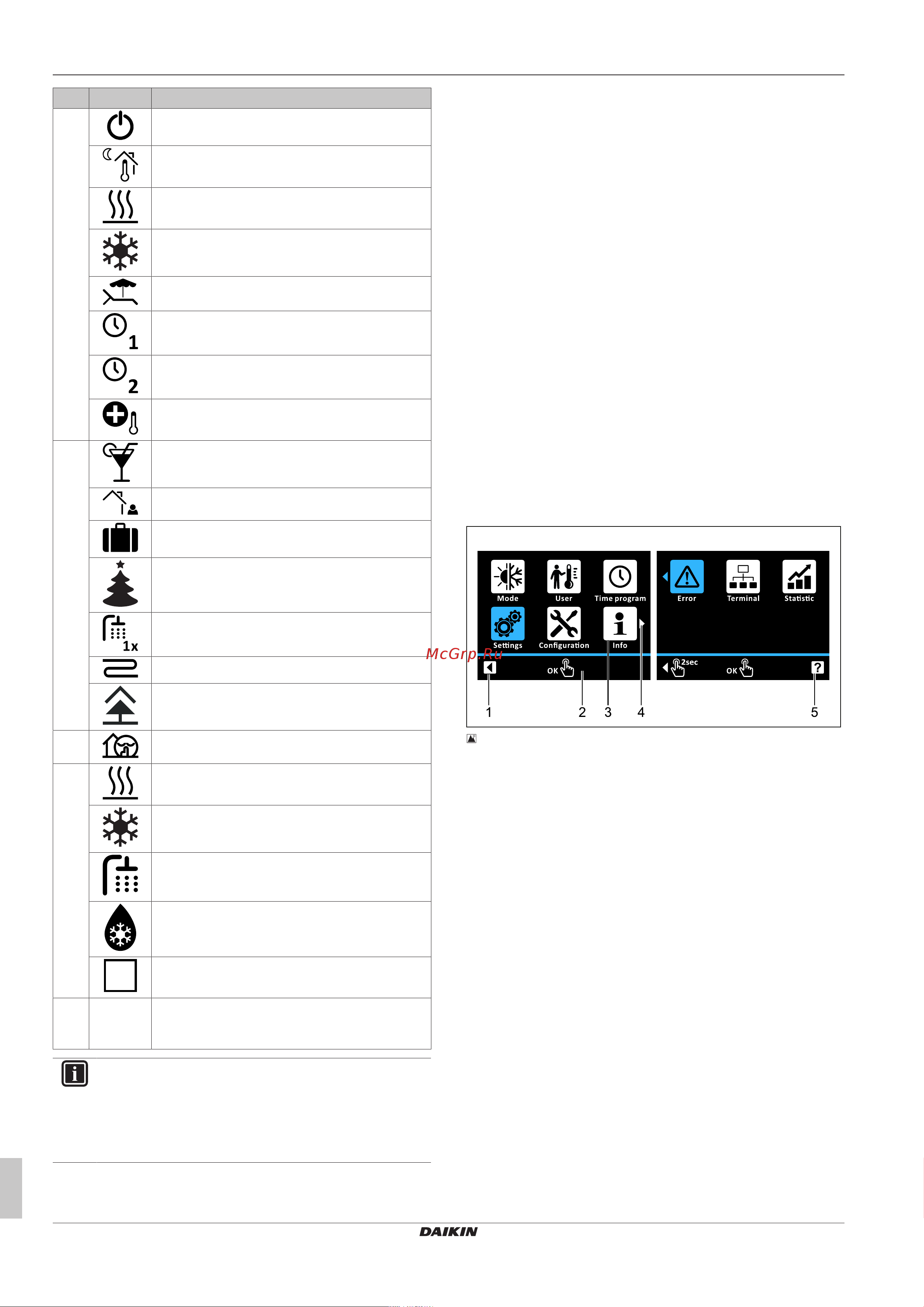

3 Управление
Руководство по эксплуатации
8
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
Поз. Символ Пояснение
10 Режим работы: Standby
Режим работы: Reduce
Режим работы: Heating
Режим работы: Cooling
Режим работы: Summer
Режим работы: Automatic 1
Режим работы: Automatic 2
Режим работы: Emergency
11 Специальная программа: Party
Специальная программа: Absent
Специальная программа: Holiday
Специальная программа: Public holiday
Специальная программа: 1 x hot water
Специальная программа: Screed
Специальная программа: Ventilation
12 Quiet mode ВКЛ.
13 Режим: Heating
Режим: Cooling
Режим: Hot water
Режим: Defrost
Режим: No request
14 Ext Переключение режимов работы внешними
устройствами (Burner blocking contact или
Room thermostat)
ИНФОРМАЦИЯ
Если локальная панель управления используется в
качестве пульта дистанционного управления для
модуля смесителя, изменяется как стандартный вид
экрана, так и структура меню (см. «9 Модуля
смесителя» [454]).
3.3 Принцип управления
Принцип управления органов управления обеспечивает
быструю навигацию по меню:
▪ четкое отображение информации
▪ удобный выбор параметров
▪ настройка уставок и программ.
Основы концепции управления детально описаны ниже на
примере отдельных ситуаций. Управление специальными
функциями основано на том же принципе и при необходимости
описано в соответствующих разделах в
«4Функционирование» [412].
3.3.1 Навигация по меню
Любое воздействие на поворотную кнопку при отображении
начального экрана (вращение, краткое или длительное нажатие)
вызывает главное меню. Экран меню состоит из верхней
области со значками различных подменю, а также из панели
задач внизу. На панели задач находятся значки возврата и
вызова справки. Выбор отдельных значков (включая значки на
панели задач) осуществляется вращением поворотной кнопки.
Многостраничные меню отличаются наличием стрелки перехода
на следующую страницу. Переход между значками на разных
страницах меню осуществляется вращением поворотной
кнопки.
3‒3 Пример расположения элементов в двухстраничном
меню
1 Значок возврата
2 Панель задач
3 Значок меню
4 Стрелка перехода на следующую страницу (в
многостраничных меню)
5 Значок вызова справки
Пример: переход в меню «Statistics» [→Main menu]:
1 Поворачивать поворотную кнопку по часовой стрелке до
выделения синим фоном значка «Statistics» (на второй
странице меню).
2 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Откроется подменю «Statistics»
