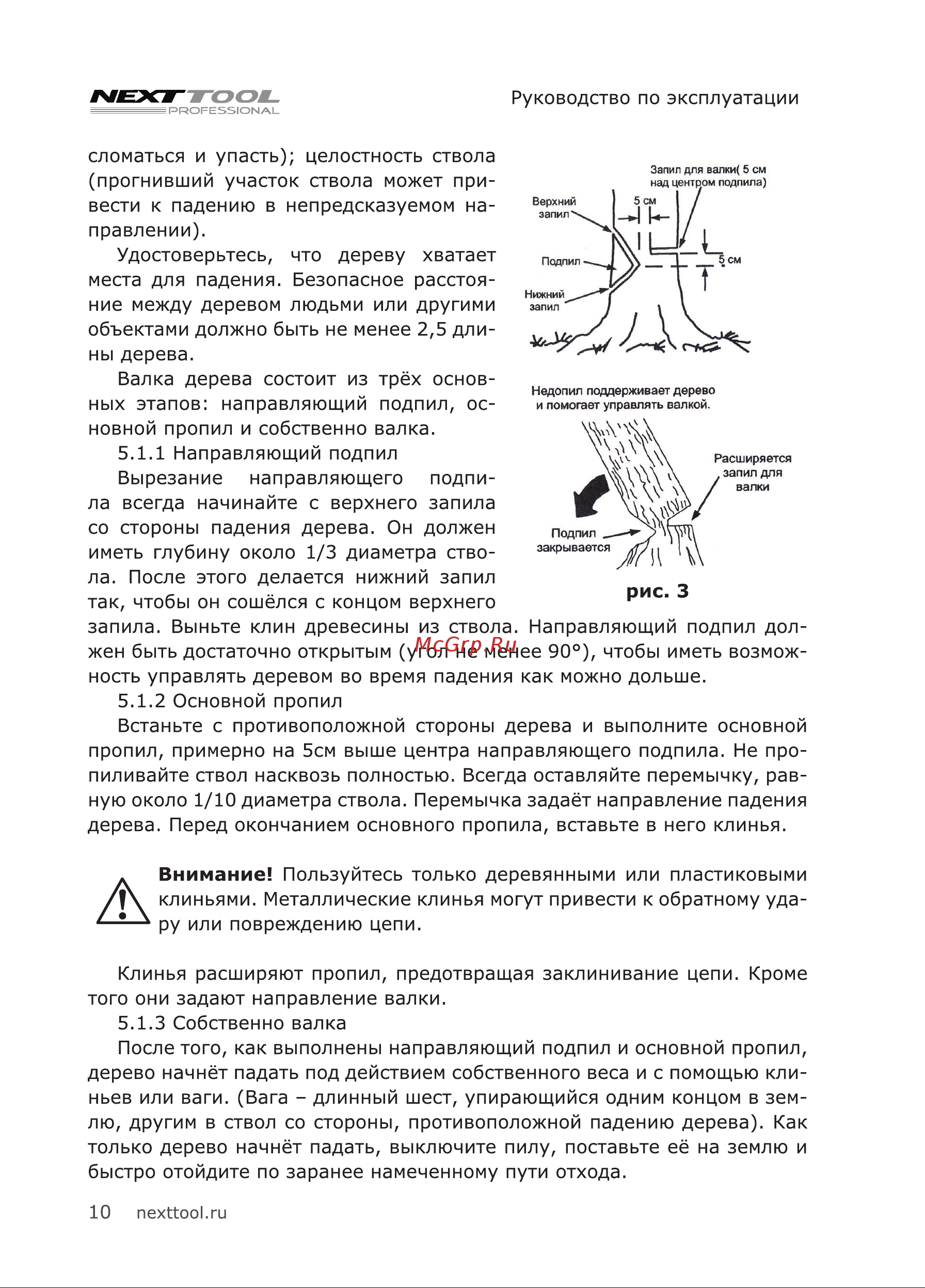

NEXT ГООЕ PROFESSI ON A L Руководство по эксплуатации сломаться и упасть целостность ствола прогнивший участок ствола может при вести к падению в непредсказуемом на правлении Удостоверьтесь что дереву хватает места для падения Безопасное расстоя ние между деревом людьми или другими объектами должно быть не менее 2 5 дли ны дерева Валка дерева состоит из трёх основ Недопил поддерживает дерево и помогает управлять валкой ных этапов направляющий подпил ос новной пропил и собственно валка 5 1 1 Направляющий подпил Вырезание направляющего подпи ла всегда начинайте с верхнего запила со стороны падения дерева Он должен иметь глубину около 1 3 диаметра ство ла После этого делается нижний запил рис 3 так чтобы он сошёлся с концом верхнего Направляющий подпил дол запила Выньте клин древесины из ствола жен быть достаточно открытым угол не менее 90 чтобы иметь возмож ность управлять деревом во время падения как можно дольше 5 1 2 Основной пропил Встаньте с противоположной стороны дерева и выполните основной пропил примерно на 5см выше центра направляющего подпила Не про пиливайте ствол насквозь полностью Всегда оставляйте перемычку рав ную около 1 10 диаметра ствола Перемычка задаёт направление падения дерева Перед окончанием основного пропила вставьте в него клинья Л Внимание Пользуйтесь только деревянными или пластиковыми клиньями Металлические клинья могут привести к обратному уда ру или повреждению цепи Клинья расширяют пропил предотвращая заклинивание цепи Кроме того они задают направление валки 5 1 3 Собственно валка После того как выполнены направляющий подпил и основной пропил дерево начнёт падать под действием собственного веса и с помощью кли ньев или ваги Вага длинный шест упирающийся одним концом в зем лю другим в ствол со стороны противоположной падению дерева Как только дерево начнёт падать выключите пилу поставьте её на землю и быстро отойдите по заранее намеченному пути отхода 10 nexttool ru
