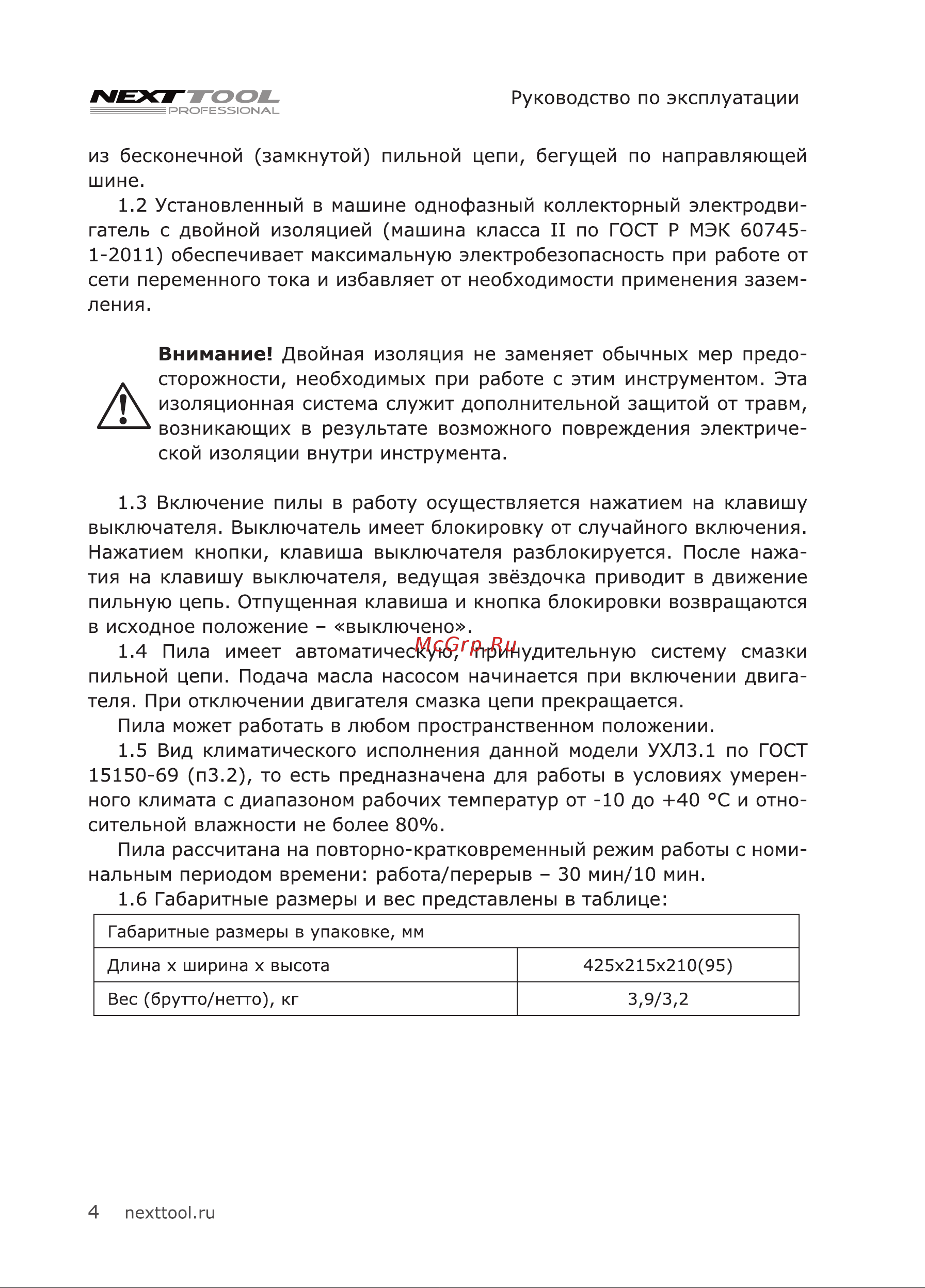

NEXJ TOOL PROFESSIONAL Руководство по эксплуатации из бесконечной замкнутой пильной цепи бегущей по направляющей шине 1 2 Установленный в машине однофазный коллекторный электродви гатель с двойной изоляцией машина класса II по ГОСТ Р МЭК 607451 2011 обеспечивает максимальную электробезопасность при работе от сети переменного тока и избавляет от необходимости применения зазем ления Внимание Двойная изоляция не заменяет обычных мер предосторожности необходимых при работе с этим инструментом Эта Л изоляционная система служит дополнительной защитой от травм возникающих в результате возможного повреждения электриче ской изоляции внутри инструмента 1 3 Включение пилы в работу осуществляется нажатием на клавишу выключателя Выключатель имеет блокировку от случайного включения Нажатием кнопки клавиша выключателя разблокируется После нажа тия на клавишу выключателя ведущая звёздочка приводит в движение пильную цепь Отпущенная клавиша и кнопка блокировки возвращаются в исходное положение выключено 1 4 Пила имеет автоматическую принудительную систему смазки пильной цепи Подача масла насосом начинается при включении двига теля При отключении двигателя смазка цепи прекращается Пила может работать в любом пространственном положении 1 5 Вид климатического исполнения данной модели УХЛ3 1 по ГОСТ 15150 69 п3 2 то есть предназначена для работы в условиях умерен ного климата с диапазоном рабочих температур от 10 до 40 С и отно сительной влажности не более 80 Пила рассчитана на повторно кратковременный режим работы с номи нальным периодом времени работа перерыв 30 мин 10 мин 1 6 Габаритные размеры и вес представлены в таблице Габаритные размеры в упаковке мм Длина х ширина х высота Вес брутто нетто кг 4 nexttool ru 425x215x210 95 3 9 3 2
