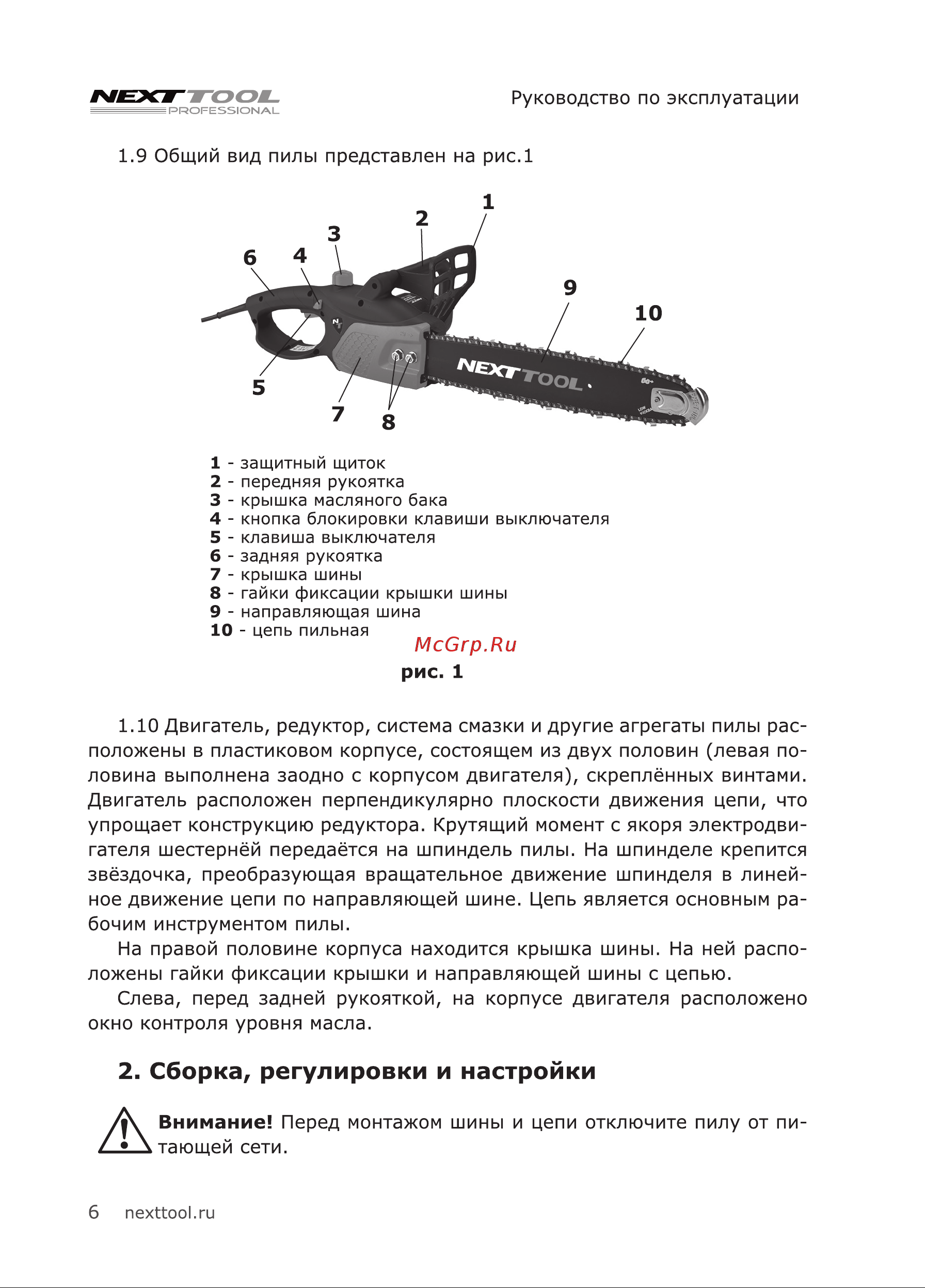

NEXJ TOOL Руководство по эксплуатации PROFESSIONAL 1 9 Общий вид пилы представлен на рис 1 1 защитный щиток 2 передняя рукоятка 3 крышка масляного бака 4 кнопка блокировки клавиши выключателя 5 клавиша выключателя 6 задняя рукоятка 7 крышка шины 8 гайки фиксации крышки шины 9 направляющая шина 10 цепь пильная рис 1 1 10 Двигатель редуктор система смазки и другие агрегаты пилы рас положены в пластиковом корпусе состоящем из двух половин левая по ловина выполнена заодно с корпусом двигателя скреплённых винтами Двигатель расположен перпендикулярно плоскости движения цепи что упрощает конструкцию редуктора Крутящий момент с якоря электродви гателя шестерней передаётся на шпиндель пилы На шпинделе крепится звёздочка преобразующая вращательное движение шпинделя в линей ное движение цепи по направляющей шине Цепь является основным ра бочим инструментом пилы На правой половине корпуса находится крышка шины На ней распо ложены гайки фиксации крышки и направляющей шины с цепью Слева перед задней рукояткой на корпусе двигателя расположено окно контроля уровня масла 2 Сборка регулировки и настройки Внимание Перед монтажом шины и цепи отключите пилу от пи тающей сети б nexttool ru
