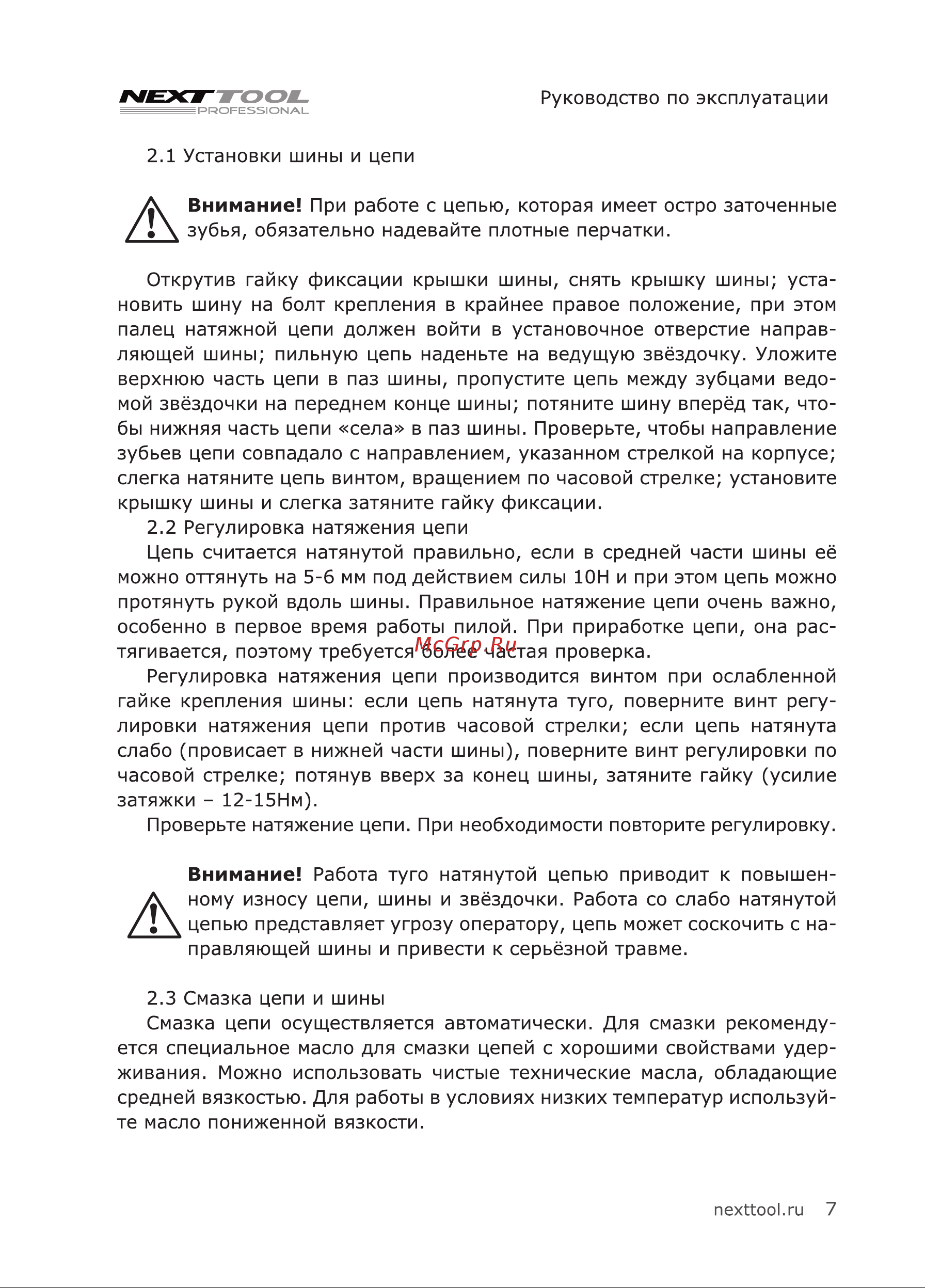

NEXT FOOL PROFESSIONAL Руководство по эксплуатации 2 1 Установки шины и цепи А Внимание При работе с цепью которая имеет остро заточенные зубья обязательно надевайте плотные перчатки Открутив гайку фиксации крышки шины снять крышку шины уста новить шину на болт крепления в крайнее правое положение при этом палец натяжной цепи должен войти в установочное отверстие направ ляющей шины пильную цепь наденьте на ведущую звёздочку Уложите верхнюю часть цепи в паз шины пропустите цепь между зубцами ведо мой звёздочки на переднем конце шины потяните шину вперёд так что бы нижняя часть цепи села в паз шины Проверьте чтобы направление зубьев цепи совпадало с направлением указанном стрелкой на корпусе слегка натяните цепь винтом вращением по часовой стрелке установите крышку шины и слегка затяните гайку фиксации 2 2 Регулировка натяжения цепи Цепь считается натянутой правильно если в средней части шины её можно оттянуть на 5 6 мм под действием силы ЮН и при этом цепь можно протянуть рукой вдоль шины Правильное натяжение цепи очень важно особенно в первое время работы пилой При приработке цепи она рас тягивается поэтому требуется более частая проверка Регулировка натяжения цепи производится винтом при ослабленной гайке крепления шины если цепь натянута туго поверните винт регу лировки натяжения цепи против часовой стрелки если цепь натянута слабо провисает в нижней части шины поверните винт регулировки по часовой стрелке потянув вверх за конец шины затяните гайку усилие затяжки 12 15Нм Проверьте натяжение цепи При необходимости повторите регулировку Внимание Работа туго натянутой цепью приводит к повышенА ному износу цепи шины и звёздочки Работа со слабо натянутой цепью представляет угрозу оператору цепь может соскочить с на правляющей шины и привести к серьёзной травме 2 3 Смазка цепи и шины Смазка цепи осуществляется автоматически Для смазки рекоменду ется специальное масло для смазки цепей с хорошими свойствами удер живания Можно использовать чистые технические масла обладающие средней вязкостью Для работы в условиях низких температур используй те масло пониженной вязкости nexttool ru 7
