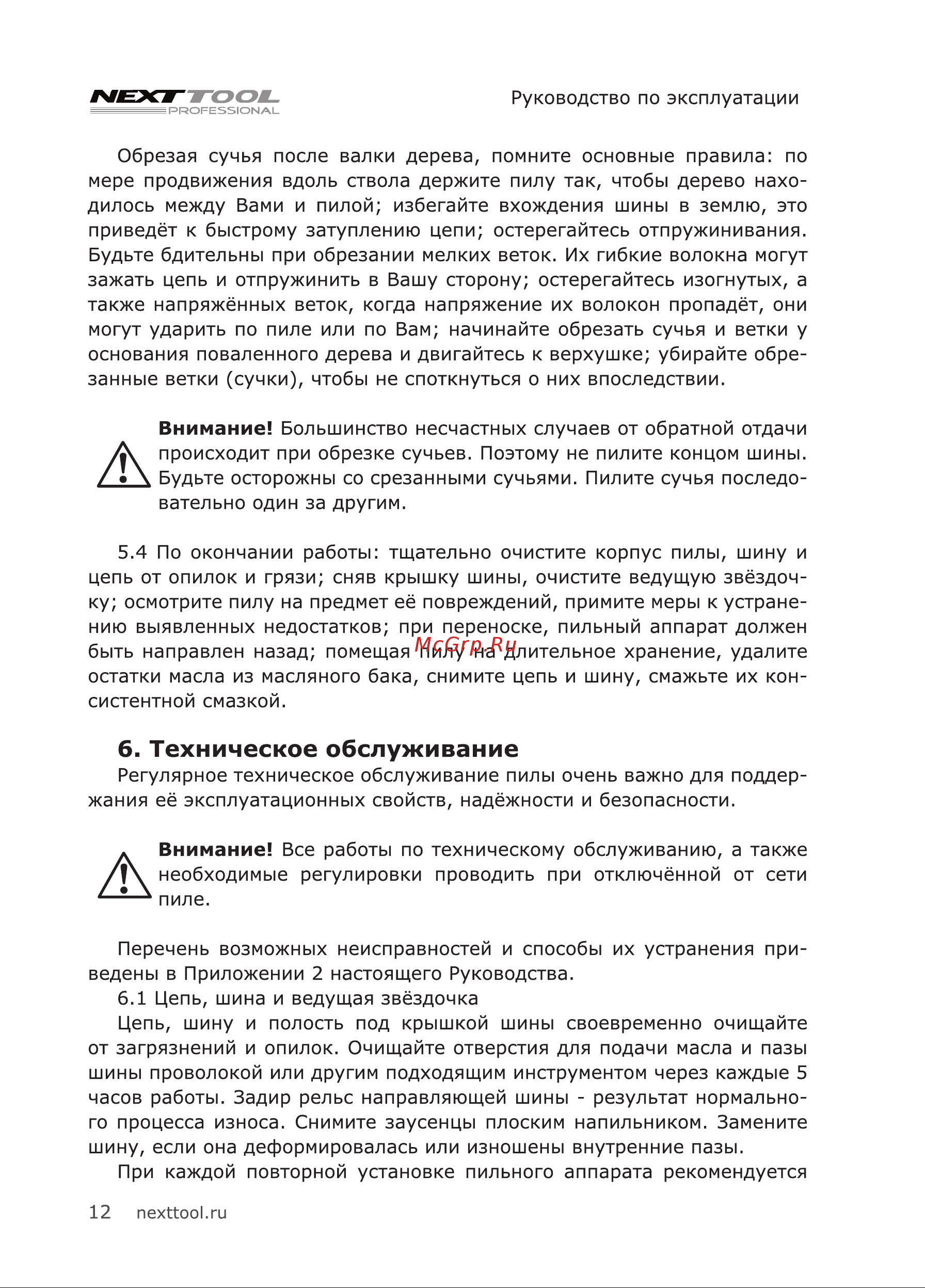

NEXTTOOL ECS-1600-14 [12/28] Техническое обслуживание
![NEXTTOOL ECS-1600-14 [12/28] Техническое обслуживание](/views2/1788656/page12/bgc.png)
Содержание
- Арт 40 0061 1
- Ес5 1600 14 1
- Электрическая пила цепная 1
- Nexttool ecs 1600 14 3
- Nexttool вся продукция nexttool спроектирована и изготовлена с учетом самых высоких требований к качеству изделий 3
- Благодарим вас за приобретение инструмента торговой марки 3
- Внимание 3
- Описание и работа 3
- Уважаемый покупатель 3
- Внимание 4
- Nexj гool 5
- Nexttool ru 5 5
- Основные технические характеристики представлены в таблице 5
- Пила поставляется в продажу в следующей комплектации 5
- Расшифровка серийного номера на шильдике изделия б ы xx ххххххх хххх буквенно цифровое обозначение год и месяц изготовления 5
- Руководство по эксплуатации 5
- Nexj tool 6
- Б nexttool ru 6
- Внимание 6
- Двигатель редуктор система смазки и другие агрегаты пилы рас 6
- Ложены гайки фиксации крышки и направляющей шины с цепью 6
- На правой половине корпуса находится крышка шины на ней распо 6
- Общий вид пилы представлен на рис 6
- Окно контроля уровня масла 6
- Перед монтажом шины и цепи отключите пилу от пи тающей сети 6
- Положены в пластиковом корпусе состоящем из двух половин левая по ловина выполнена заодно с корпусом двигателя скреплённых винтами двигатель расположен перпендикулярно плоскости движения цепи что упрощает конструкцию редуктора крутящий момент с якоря электродви гателя шестерней передаётся на шпиндель пилы на шпинделе крепится звёздочка преобразующая вращательное движение шпинделя в линей ное движение цепи по направляющей шине цепь является основным ра бочим инструментом пилы 6
- Рис 1 6
- Руководство по эксплуатации 6
- Сборка регулировки и настройки 6
- Слева перед задней рукояткой на корпусе двигателя расположено 6
- А внимание 7
- Внимание 7
- Внимание 8
- Требования по безопасной эксплуатации 8
- Внимание 9
- Подготовка к работе 9
- Порядок работы пилой 9
- Внимание 10
- Рис 3 10
- Внимание 11
- Внимание 12
- Ж внимание 12
- Техническое обслуживание 12
- Рис 4 13
- Срок службы хранение и утилизация 13
- Владение 8 бизнес парк ленинский 7 495 274 88 88 14
- Гарантия изготовителя поставщика 14
- М о пос горки ленинские промзона пуговичино 14
- Безопасность рабочего места 16
- Внимание 16
- Инструкция по безопасности 16
- Общие указания мер безопасности электрических машин 16
- Приложение 1 16
- Электрическая безопасность 16
- Личная безопасность 17
- Эксплуатация и уход за электрической машиной 17
- Обслуживание 18
- Указание мер безопасности при работе цепной пилой 18
- Приложение 2 20
- Nexj гool 21
- Nexttool ru 21 21
- Предписывающие знаки 21
- Предупреждающие знаки 21
- Приложение 3 21
- Руководство по эксплуатации 21
- Талон 1 23
- Талон 2 23
- Nexj tool 24
- Nexttool ru 24
- В л ад ел е ц 24
- Владелец___________________ _________________________ 24
- Дата р е м онта________________________ 24
- Дата ремонта_________________________ 24
- Заполняет ремонтное предприятие 24
- Исполнител ь 24
- Место печати 24
- Руководство по эксплуатации 24
- Утве ржд а ю__________________________________________ 24
- Утверждаю____________________________________________ 24
- Модель 25
- Талон 3 25
- Талон 4 25
- Nexj tool 26
- Nexttool ru 26
- В л ад ел е ц 26
- Владелец___________________ _________________________ 26
- Дата р е м онта________________________ 26
- Дата ремонта_________________________ 26
- Заполняет ремонтное предприятие 26
- Исполнител ь 26
- Место печати 26
- Руководство по эксплуатации 26
- Утве ржд а ю__________________________________________ 26
- Утверждаю____________________________________________ 26
- Nexttool ru 28
- Professional и 28
- Серийный номер 28
Похожие устройства
- NEXTTOOL EL-850E Инструкция по эксплуатации
- NEXTTOOL EL-750E Инструкция по эксплуатации
- NEXTTOOL USM-1050/125 Инструкция по эксплуатации
- Meizu U10 firmware
- NEXTTOOL USM-1300/125LE Инструкция по эксплуатации
- NEXTTOOL USM-950/125 Инструкция по эксплуатации
- NEXTTOOL USM-1150/125 Инструкция по эксплуатации
- NEXTTOOL USM-900/125A Инструкция по эксплуатации
- NEXTTOOL USM-1100/125 Инструкция по эксплуатации
- NEXTTOOL USM-900/125 Инструкция по эксплуатации
- NEXTTOOL USM-800/115 Инструкция по эксплуатации
- NEXTTOOL PF-800 Инструкция по эксплуатации
- NEXTTOOL PF-1100/32 Инструкция по эксплуатации
- NEXTTOOL PF-710/24 Инструкция по эксплуатации
- NEXTTOOL PF-1600/32 Инструкция по эксплуатации
- NEXTTOOL PF-1200/32 Инструкция по эксплуатации
- NEXTTOOL PF-900/30 Инструкция по эксплуатации
- NEXTTOOL PF-1000/30 Инструкция по эксплуатации
- NEXTTOOL PF-600/20 Инструкция по эксплуатации
- NEXTTOOL PF-800/26 Инструкция по эксплуатации
NEXJ TOOL Руководство по эксплуатации PROFESSIONAL Обрезая сучья после валки дерева помните основные правила по мере продвижения вдоль ствола держите пилу так чтобы дерево нахо дилось между Вами и пилой избегайте вхождения шины в землю это приведёт к быстрому затуплению цепи остерегайтесь отпружинивания Будьте бдительны при обрезании мелких веток Их гибкие волокна могут зажать цепь и отпружинить в Вашу сторону остерегайтесь изогнутых а также напряжённых веток когда напряжение их волокон пропадёт они могут ударить по пиле или по Вам начинайте обрезать сучья и ветки у основания поваленного дерева и двигайтесь к верхушке убирайте обре занные ветки сучки чтобы не споткнуться о них впоследствии Внимание Большинство несчастных случаев от обратной отдачи происходит при обрезке сучьев Поэтому не пилите концом шины Будьте осторожны со срезанными сучьями Пилите сучья последо вательно один за другим 5 4 По окончании работы тщательно очистите корпус пилы шину и цепь от опилок и грязи сняв крышку шины очистите ведущую звёздоч ку осмотрите пилу на предмет её повреждений примите меры к устране нию выявленных недостатков при переноске пильный аппарат должен быть направлен назад помещая пилу на длительное хранение удалите остатки масла из масляного бака снимите цепь и шину смажьте их кон систентной смазкой 6 Техническое обслуживание Регулярное техническое обслуживание пилы очень важно для поддер жания её эксплуатационных свойств надёжности и безопасности ж Внимание Все работы по техническому обслуживанию а также 1 необходимые пиле регулировки проводить при отключённой от сети Перечень возможных неисправностей и способы их устранения при ведены в Приложении 2 настоящего Руководства 6 1 Цепь шина и ведущая звёздочка Цепь шину и полость под крышкой шины своевременно очищайте от загрязнений и опилок Очищайте отверстия для подачи масла и пазы шины проволокой или другим подходящим инструментом через каждые 5 часов работы Задир рельс направляющей шины результат нормально го процесса износа Снимите заусенцы плоским напильником Замените шину если она деформировалась или изношены внутренние пазы При каждой повторной установке пильного аппарата рекомендуется 12 nexttool ru
