Panasonic KX-TES824 [15/36] Подключение внешних co линий
![Panasonic KX-TES824 [15/36] Подключение внешних co линий](/views2/1788962/page15/bgf.png)
Запуск в эксплуатацию 15

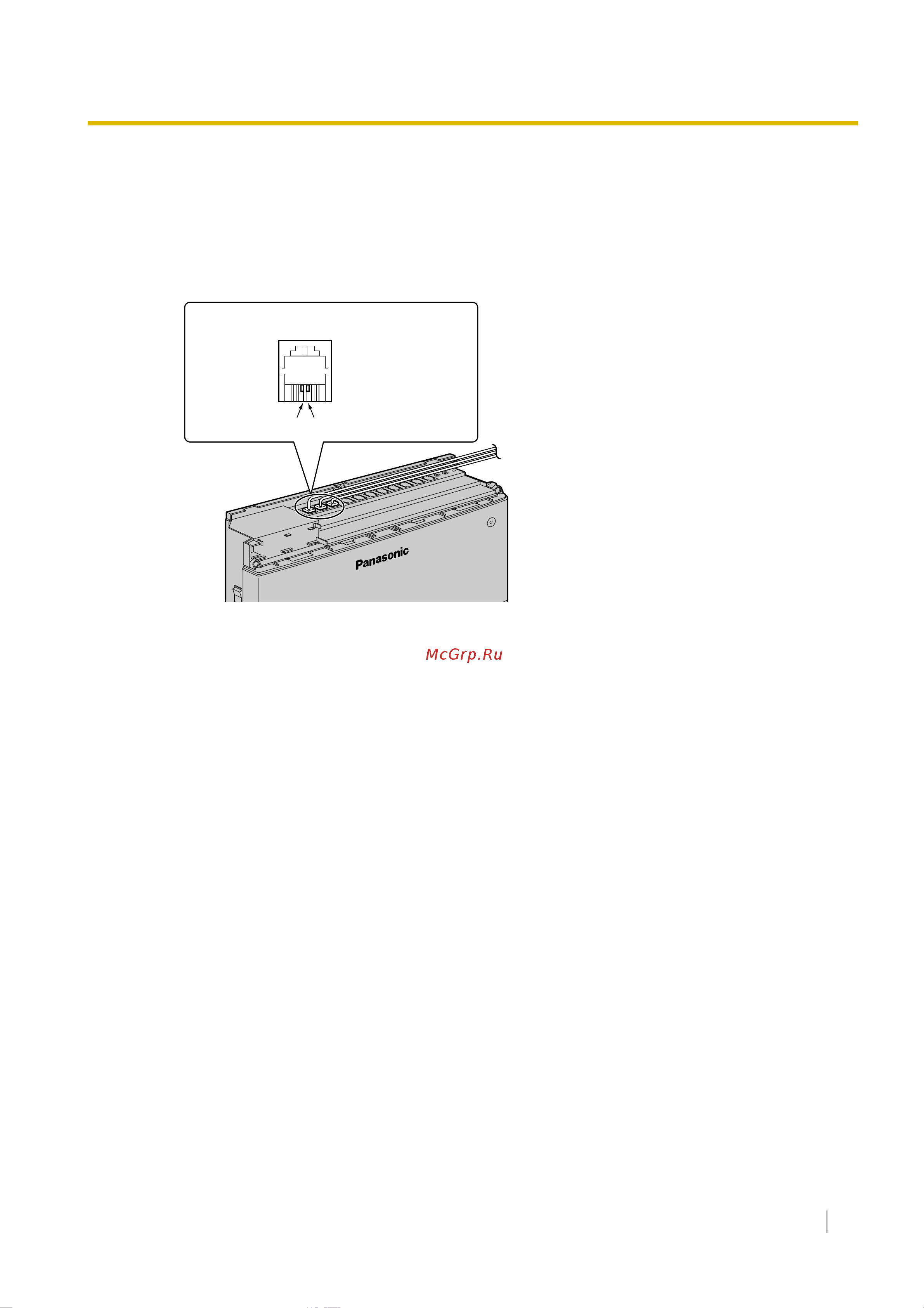

2.2 Подключение внешних (CO) линий
1. Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к разъемам
внешних (CO) линий.
2. Подключите соединительные провода к клеммной колодке или модульным разъемам,
установленным телефонной компанией.
2.3 Подключение внутренних линий
Разъемы внутренних линий могут использоваться для подключения системных телефонов
(СТ), консолей прямого доступа (DSS), аналоговых телефонных аппаратов (ТА) и систем
речевой почты.
Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к
модульным разъемам УАТС.
К клеммной колодке или
модульным разъемам,
установленным телефонной
компанией
TR
T: провод a
R: провод b
Разъем TEL для внешней (СО) линии
