18 Запуск в эксплуатацию
2.6 Настенный монтаж
Данная УАТС предназначена только для настенного монтажа. Выбранная для установки стена
должна выдерживать вес УАТС. При выполнении настенного монтажа основного блока
используйте либо винты из комплекта поставки, либо винты того же размера.

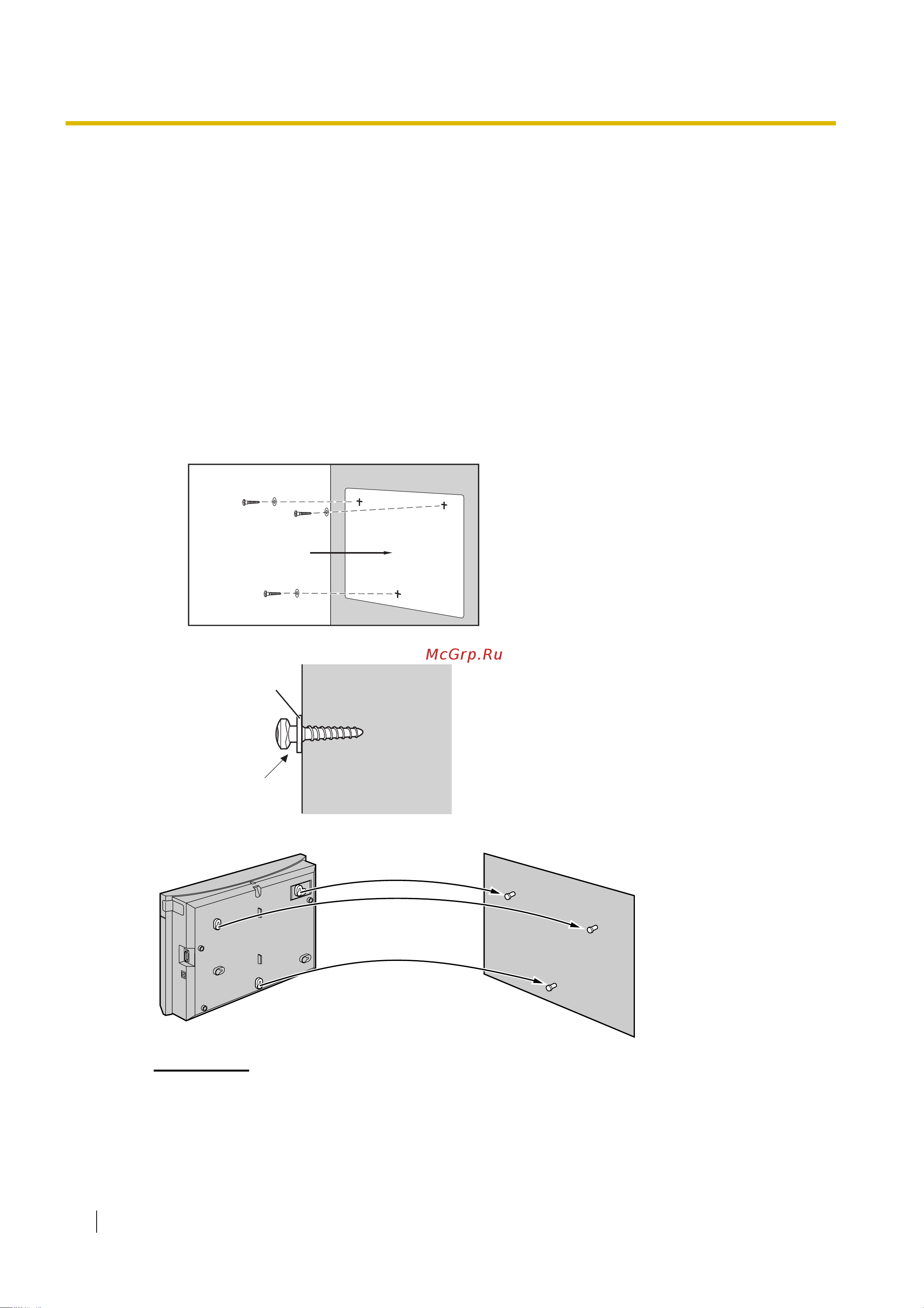

2.6.1 Монтаж на деревянной стене
Для монтажа основного блока на деревянной стене можно использовать винты из комплекта
поставки.
1. Приложите к стене шаблон (приведенный на последней странице данного Руководства) и
разметьте отверстия под 3 винта.
2. Наденьте на винты шайбы и заверните винты в стену.
3. Прикрепите корпус УАТС к стене.
Примечания
• Не закрывайте отверстия в корпусе. Оставьте свободное пространство по крайней
мере на 20 см сверху и 10 см по бокам корпуса УАТС для обеспечения вентиляции.
• Удостоверьтесь, что стена позади корпуса является ровной, и на ней нет каких-либо
предметов, чтобы отверстия сзади корпуса не были закрыты.
• Будьте внимательны, чтобы не уронить
корпус.
Шаблон
Шайба
Заверните винт
до этого уровня.
