Запуск в эксплуатацию 19

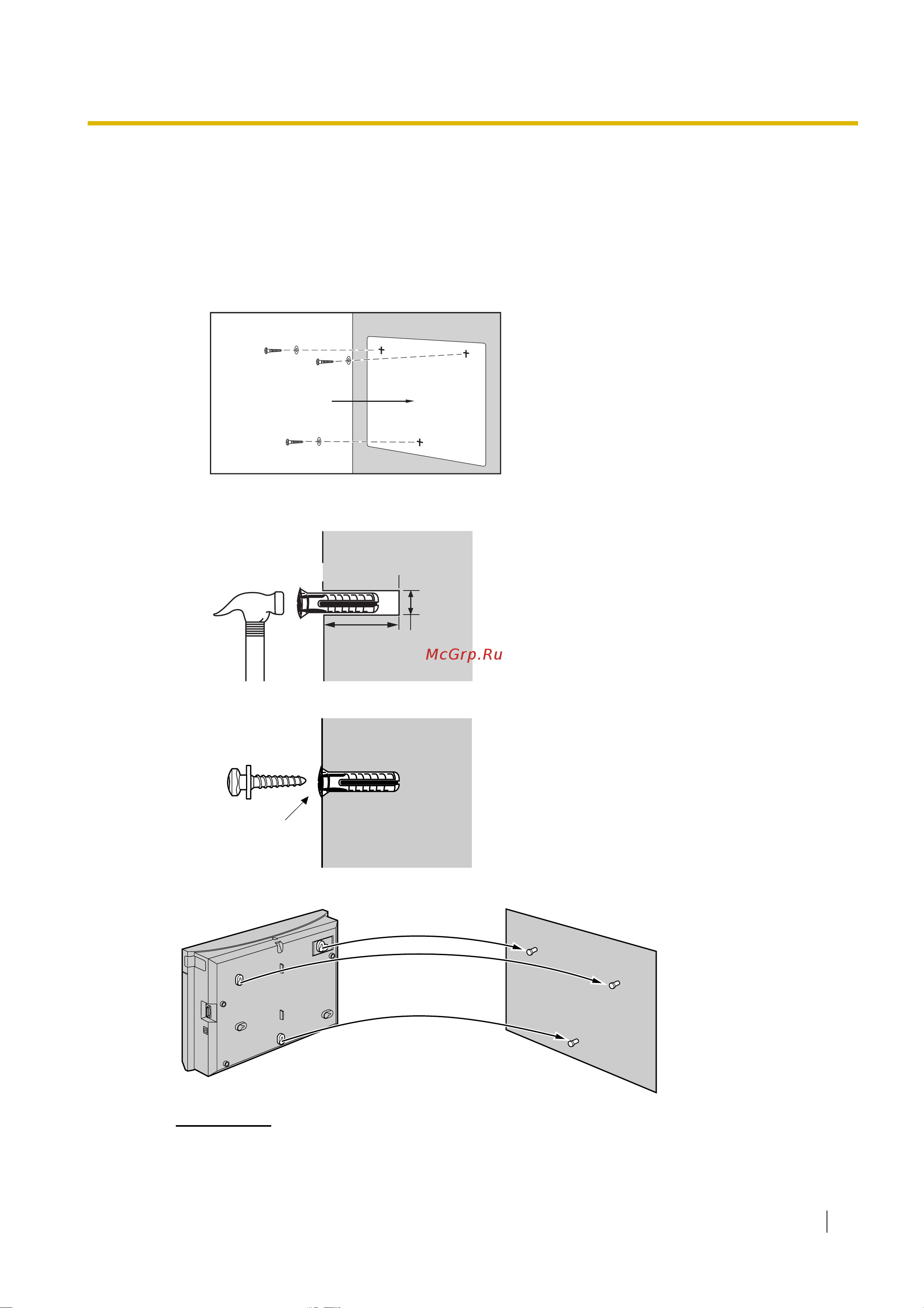

2.6.2 Монтаж на бетонной или кирпичной стене
Для монтажа основного блока на бетонной или кирпичной стене можно использовать винты из
комплекта поставки. Для этого типа монтажа необходимы поставляемые пользователем
дюбели.
1. Приложите к стене шаблон (приведенный на последней странице данного Руководства) и
разметьте отверстия под 3 винта.
2. Просверлите отверстия в стене в отмеченных местах и вставьте дюбели (в комплект
поставки не входят) в отверстия.
3. Наденьте на винты шайбы и заверните винты в дюбели.
4. Прикрепите корпус УАТС к стене.
Примечания
• Не закрывайте отверстия в корпусе. Оставьте свободное пространство по крайней
мере на 20 см сверху и 10 см по бокам корпуса УАТС для обеспечения вентиляции.
Шаблон
Молоток
29 мм
Дюбель
6,4 мм
Заверните винт
до этого уровня.
