16 Запуск в эксплуатацию
Примечание
СТ, оборудованный дисплеем, следует подключить к разъему внутренней линии 01,
поскольку эта внутренняя линия автоматически назначается как внутренняя линия
менеджера.

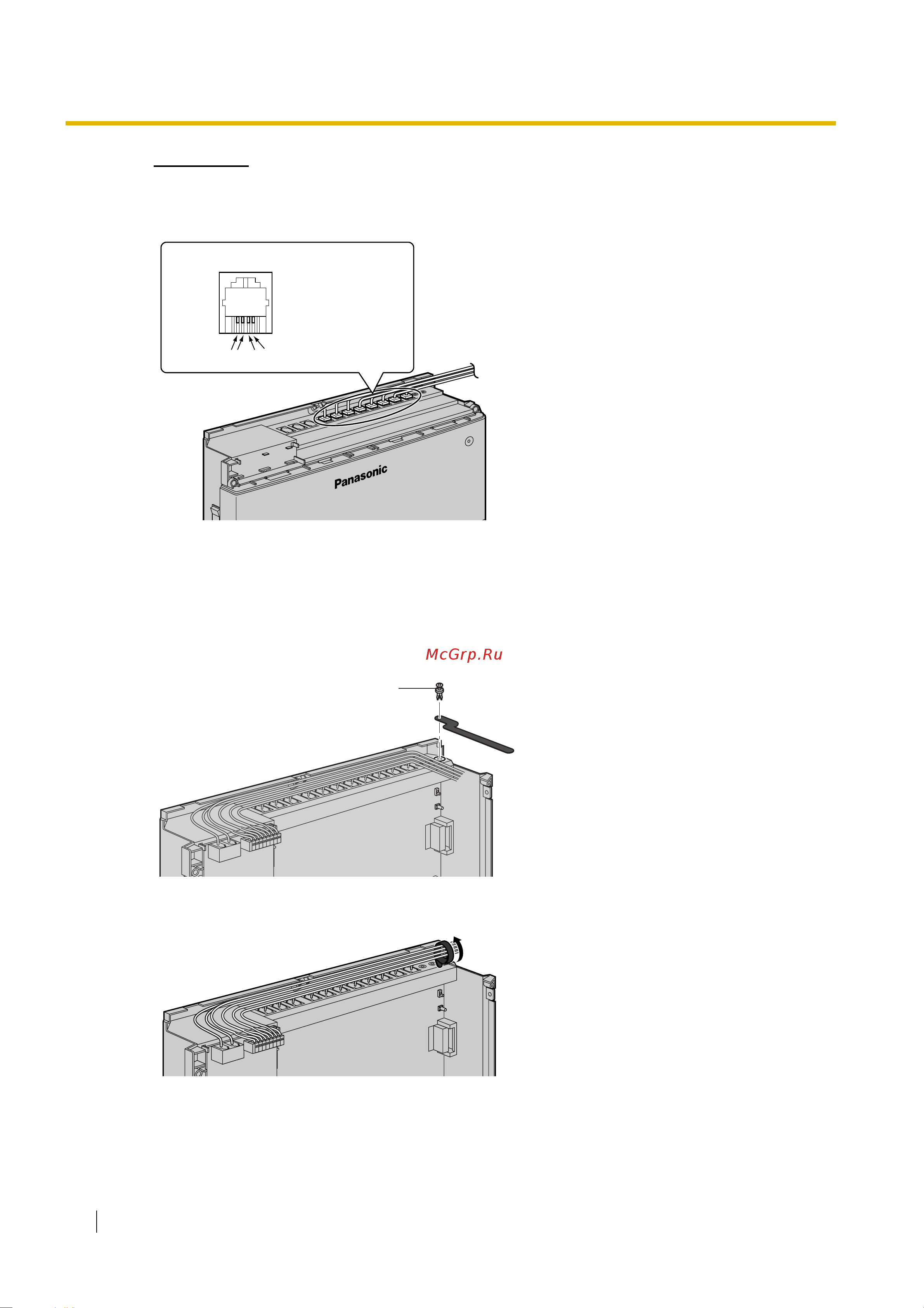

2.4 Закрепление шнуров
1. Вставьте штырь в отверстие в кабельном хомуте.
2. Вставьте штырь и кабельный хомут в отверстие в корпусе УАТС.
3. Закрепите кабельным хомутом все шнуры.
К внутренним
линиям
THRL
H: высоковольтный
T: провод a
R: провод b
L: низковольтный
Разъем TEL для внутренней линии
Rivet
Штырь
