Вепрь МП 800 ДЯ [3/11] Категорически запрещается
![Вепрь МП 800 ДЯ [3/11] Категорически запрещается](/views2/1788977/page3/bg3.png)
2
3
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
1. Эксплуатация мотопомпы в закрытом непроветриваемом помещении.
2. Заправлять топливный бак топливом при работающем двигателе.
3. Работать вблизи открытого огня.
4. Эксплуатация мотопомпы со снятым кожухом ограждения приводных
ремней.
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ И ОБЩИЕ УКАЗАНИЯ
Водяной центробежный насос (далее по тексту мотопомпа) представляет собой
самовсасывающий насос и применяется в различных областях сельского и лесного
хозяйства, промышленности, строительства и т.д. Диапазон использования охваты
вает различные процессы человеческой деятельности от орашения сельскохозяйст
венных участков до выкачки вод, замусоренных песком и илом; подача больших объ
емов воды для тушения пожаров, а также откачка из колодцев при работах в город
ских и коммунальных службах.
Мотопомпа автономна в работе, удобна и проста в эксплуатации, значительно об
легчает труд человека. Работа с мотопомпой не требует специальной подготовки, но
потребитель должен иметь представление о двигателях внутреннего сгорания и оп
ределенные практические навыки при работе с техникой.
Мотопомпа имеет небольшие размеры. С демонтированными рукавами всасыва
ния и нагнетания мотопомпу удобно переносить или транспортировать любым ви
дом транспорта. Для хранения мотопомпы не требуется специальных условий или
большого помещения.
Срок службы мотопомпы значительно увеличится, если строго соблюдать все тре
бования по подготовке к работе и эксплуатации, проверке технического состояния и
хранения, изложенные в настоящей Инструкции по эксплуатации.
В связи с постоянным совершенствованием конструкции мотопомп и их
модификаций, возможны некоторые отступления от рисунков и текста технического
описания, не влияющие на понимание принципа работы, работоспособности и
эксплуатационных качеств агрегата.
2. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Для обеспечения безопасной работы и предупреждения несчастных случаев во
время эксплуатации мотопомпы необходимо соблюдать следующие правила:
2.1. Внимательно изучить настоящую Инструкцию.
2.2. Перед началом работ тщательно осмотреть мотопомпу, проверить надежность
креплений, состояние приводных ремней и их натяжение. Особое внимание об
ратить на крепление топливопровода, на подсоединение всасывающего и на
порного рукавов, чистоту заборника всасывающего рукава.
2.3. При запуске двигателя следует придерживать мотопомпу ногой за подставку,
а рукой за раму. Не наматывать пусковой шнур на руку.
2.4. В процессе работы:
— мотопомпа должна занимать устойчивое положение;
— соблюдать нормы минимальных радиусов изгиба рукавов (не менее двух наруж
ных диаметров рукава);
— не прикасаться к глушителю;
— не оставлять работающую мотопомпу без присмотра.
2.5. Не работать с мотопомпой в закрытом (непроветриваемом) помещении.
2.6. В работе применять только исправный инструмент и по его прямому назначе
нию.
2.7. Во избежании вывода из строя двигателя или качающего узла мотопомпы необ
ходимо:
— не приступать к запуску двигателя, не заполнив внутренние полости
качающего узла водой;
— не допускать попадания воды на детали двигателя мотопомпы;
— постоянно следить за положением сетчатого водозаборника на конце всасыва
ющего рукава (не менее 0,3 м от стенок или дна водоема и 0,2 м от наименьше
го уровня воды в водозаборе).
2.8. Соблюдать правила противопожарной безопасности при работе с горючесма
зочными материалами. Не допускать попадания воспламеняющихся веществ на
детали глушителя, цилиндра двигателя. Немедленно удалять следы пролитых
горючесмазочных материалов.
2.9. Не заправлять топливный бак мотопомпы топливом при работающем двигателе.
2.10. Запрещается самостоятельно изменять конструкцию топливной системы дви
гателя.
ВНИМАНИЕ! ДАННАЯ ИНСТРУКЦИЯ ПО ВЫПОЛНЕНИЮ МЕР БЕЗОПАСНОСТИ
ПРИ ЭКСПЛУАТАЦИИ МОТОПОМПЫ ВАЖНА САМА ПО СЕБЕ, НО ТЕМ НЕ МЕ
НЕЕ ОНА НЕ МОЖЕТ УЧЕСТЬ ВСЕХ ВОЗМОЖНЫХ СЛУЧАЕВ, КОТОРЫЕ МОГУТ
БЫТЬ В РЕАЛЬНЫХ УСЛОВИЯХ. В ТАКИХ СЛУЧАЯХ СЛЕДУЕТ РУКОВОДСТВО
ВАТЬСЯ ЗДРАВЫМ СМЫСЛОМ, ВНИМАНИЕМ И АККУРАТНОСТЬЮ, КОТОРЫЕ,
ЕСТЕСТВЕННО, ЯВЛЯЮТСЯ НЕ ПРИНАДЛЕЖНОСТЬЮ МОТОПОМПЫ, НО ОПЕ
РАТОРА ЕЕ ЭКСПЛУАТИРУЮЩЕГО.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ

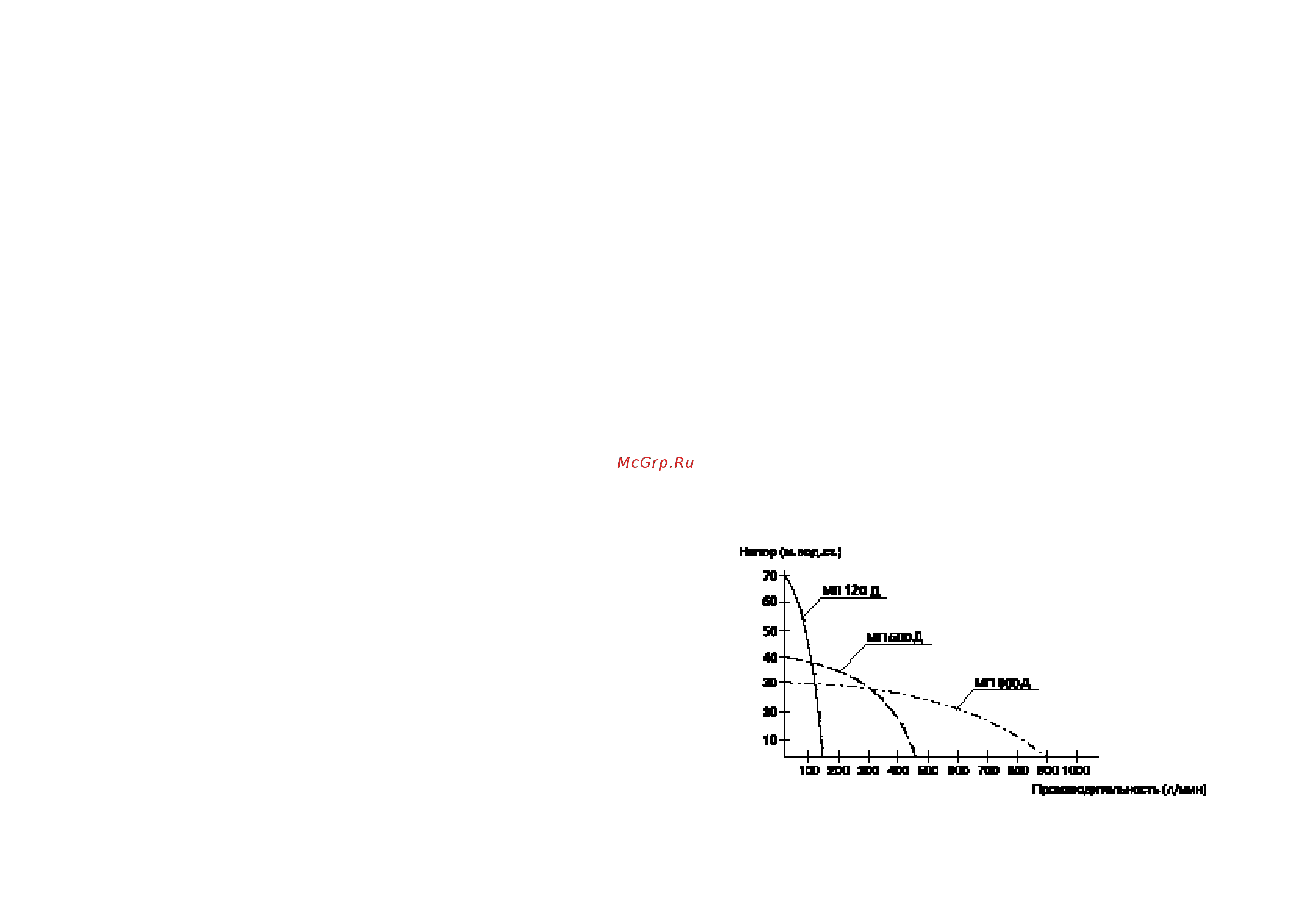

3.1 Диаграммы производительности при максимальных оборотах дизеля
(3600 об./мин)
рис.1
