15
14

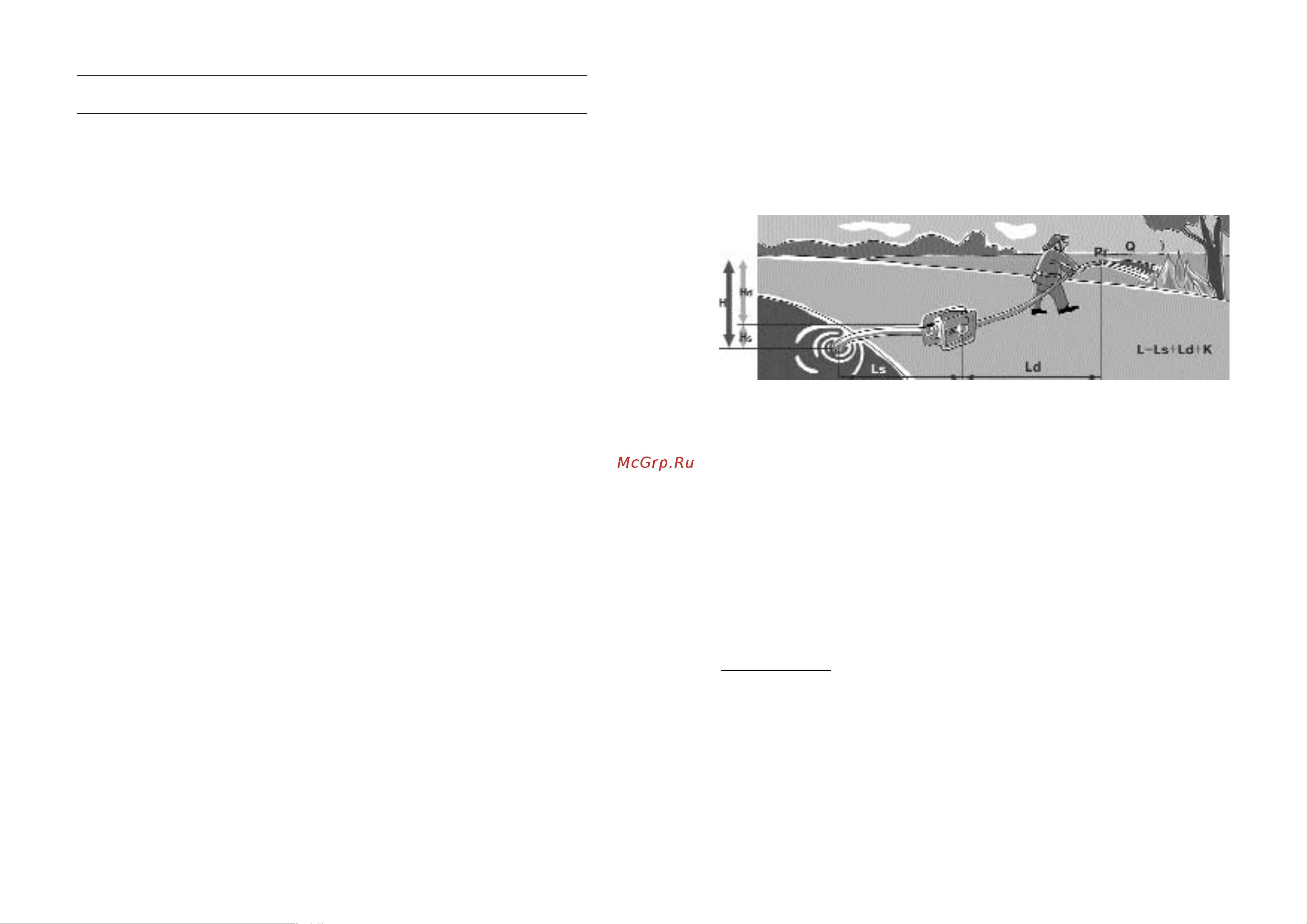

Как правильно выбрать помпу?
Выбор модели помпы зависит от ее применения для конкретных условий. Исходны
ми данными для выбора помпы являются:
1. Максимальная производительность (л/мин.),
2. Высота водяного столба между расположением помпы и точкой разбора,
3. Потери во время передачи (гидравлическое сопротивление в трубопроводах, со
единениях, кранах).
Q — производительность (л/мин)
H = H
s
+ H
d
+ P
r
высота точки разбора от поверхности забора воды, где
H
s
— высота расположения помпы по отношению к уровню поверхности забора
воды (не более 8,5 метров для самовсасывающих устройств по закону
Торичелли);
H
d
— высота подъема;
P
r
— давление жидкости на выходе из точки разбора (примерно 1 атм. или 10 м
вод. столба).
L — общая длина трубопровода от точки забора до точки разбора
L = L
s
+ L
d
+ K, где
L
s
— длина трубопровода от точки забора до помпы,
L
d
— длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях
и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы МП800 Д максимальной производительностью 900 л/мин. (3 х 3
дюйма) или (75 х 75 мм), установленной на расстоянии 2 м от водоема (L
s
= 2 м) с
длиной подающего шланга 21 м (L
d
= 21 м).
Дополнительно подсоединен кран (K = 1 м) согласно таблице гидравлических
сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (Н
s
= 5 м).
Высота точки разбора от мотопомпы предполагается 2 м (Н
d
= 2 м).
Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм., что
соответствует примерно 5 м водяного столба (P
r
= 5 м).
КАЧАЮЩИЙ УЗЕЛ
При работающем Воздушная пробка во НЕМЕДЛЕННО
двигателе нет подачи внутренних полостях остановить двигатель и выполнить
воды всасывающего рукава или работы по п. 6.1.8
качающего узла насоса
Негерметичность клапана Промыть клапан
всасывающего рукава в чистой воде
Высота всасывания более 8 м Установить мотопомпу, обеспечив
высоту всасывания не более 8 м
После наполнения водой Заполнить всасывающую
внутренних полостей насоса магистраль насоса водой (п. 6.1.8)
не была завернута пробка
Попадание посторонних Промыть внутренние полости
частиц (предметов) во рукавов в чистой воде
внутренние полости рукавов
Разрушение крыльчатки Заменить крыльчатку
насоса
Негерметичность Выявить и установить причину
в соединениях напорной негерметичности
магистрали
При заполнении Негерметичность Проверить положение клапана
полостей насоса в соединениях всасывающей в воде, при необходимости
вода уходит магистрали или клапана промыть клапан.
во всасывающий рукав всасывающего рукава Выявить и установить причину
негерметичности всасывающей
магистрали
Уменьшился напор Засорился входной фильтр Промыть фильтр в чистой воде
Уменьшился напор, Поврежден всасывающий Устранить негерметичность
в воде на выходе рукав или негерметичность или заменить рукав
много воздуха соединений всасывающего
рукава
Внешнее проявление, Вероятная причина Метод устранения
неисправность
рис. 5
