5. УСТРОЙСТВО И РАБОТА

Мотопомпа состоит из двигателя внутреннего сгорания и насоса (качающего узла).

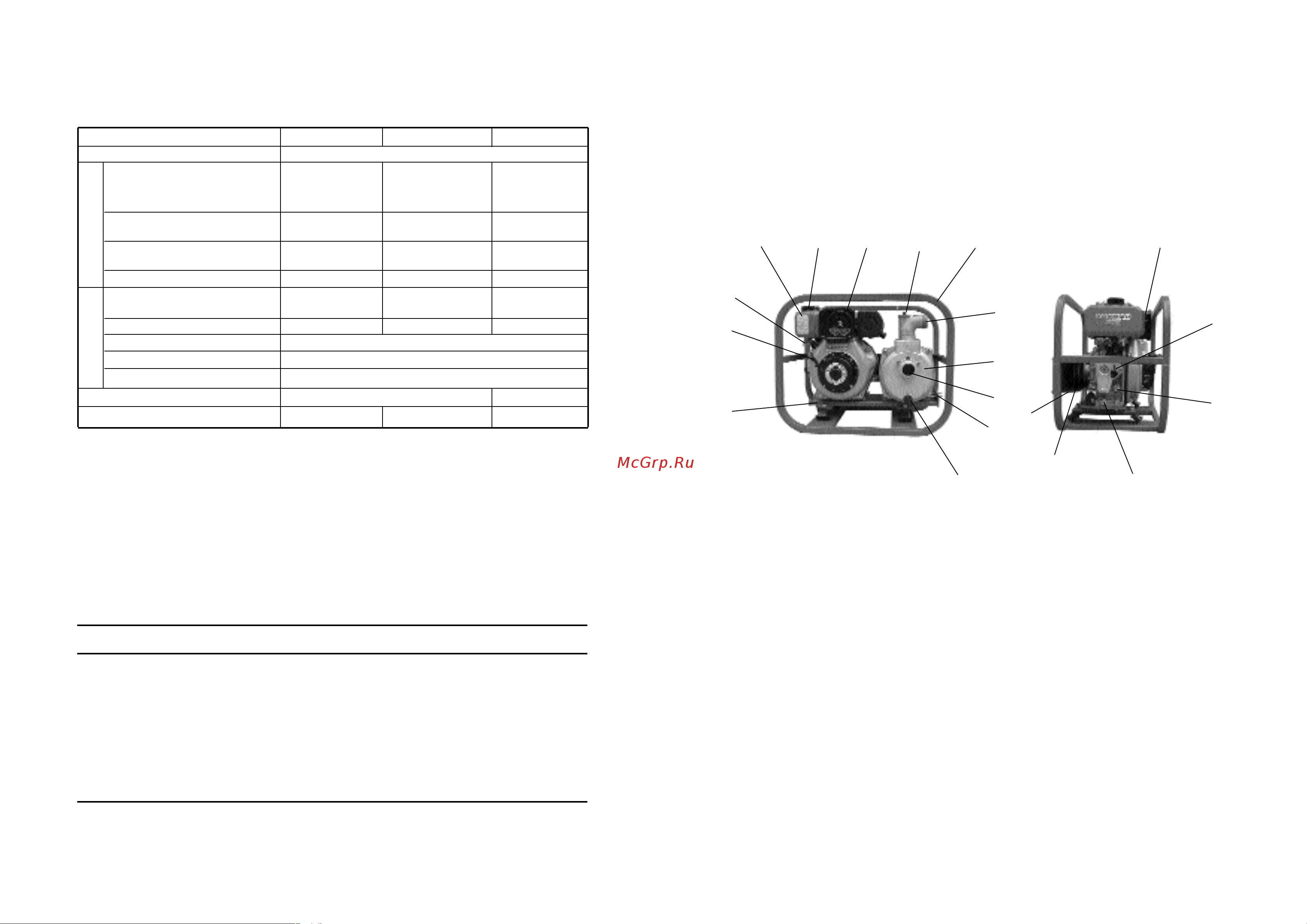

Общий вид мотопомпы представлен на рис. 2.

1. Рама; 2. Топливный бак; 3. Крышка топливного бака; 4. Рукоятка ручного стартера;

5. Подрамник; 6. Фильтр воздушный; 7. Топливный краник; 8. Корпус насоса; 9. Пат

рубок всасывающий; 10. Патрубок подающий; 11. Пробка насоса для заполнения во

дой; 12. Пробка слива масла из картера двигателя; 13. Пробка слива воды из насоса;

14. Защитный кожух; 15. Ремень; 16. Пробка заливки маслащуп; 17. Датчик уровня

топлива в баке; 18. Натяжитель ремня; 19. Регулятор оборотов двигателя + останов

3.2. Таблица технических характеристик

Таблица 1

Тип МП120Д МП500Д МП800Д

Назначение Для чистой и слегка загрязненной воды

Диаметр патрубковых

отверстий (вход/выход), 25х25 (1"х1") 50х50 (2"х2") 80х80 (3"х3")

мм (дюйм)

Макс. вакуумметрическая

высота всасывания, м.вод.ст. 8 8 8

Максимальная подача, л/мин

(м

/час) 120(7,2) 450(27) 900(54)

Максимальн. напор, м.вод.ст. 70 40 30

Тип двигателя Yanmar L48 Yanmar L48 Yanmar L70

Lombardini LD225

Мощность, кВт (л.с.) 3,2(5) 3,7(5) 5,5(7,5)

Топливо Сезонное дизельное топливо

Масло CC/CD SAE 10W30, 15W40

Пусковое устройство Механический ручной стартер с пусковым шнуром

Габаритные размеры, мм 685х410х540 765х440х550

Сухая масса, кг 55 56 67

Насос

Двигатель

3.3. Срок службы изделия  3 года.

3.4. По истечении срока службы изделие следует утилизировать через предприятия

вторсырья или обратиться в гарантийную мастерскую.

рис.2

4. СОСТАВ МОТОПОМПЫ

4.1. Мотопомпа поставляется согласно комплектации:

Таблица 2

Наименование Количество, шт.

Мотопомпа в сборе 1

Патрубок рукава 2

Накидная гайка патрубка с уплотнительным кольцом 2

Сетчатый водозаборник 1

Хомут стяжной 3

Инструкция по эксплуатации мотопомпы 1

Инструкция по эксплуатации двигателя 1

Гарантийный талон 1

5.1. Насос (качающий узел, рис. 3 с деталировкой, таблица 3) включает в себя:

1) Литой алюминиевый корпус 1 с крышкой 2, стянутых между собой винтами 21.

Уплотнение по стыку производится кольцомпрокладкой 18.

На передней части корпуса имеется фланец для крепления патрубка 5 с обратным

клапаном 8 для подсоединения всасывающего трубопровода и пробка 10 для слива

воды из насоса.

В верхней части корпуса через прокладку 9 крепится патрубок 6 для подсоедине

ния напорного рукава. Патрубок имеет заливную горловину для заполнения насоса

перед началом работы водой с пластмассовой пробкой и уплотнением 10.

2) Рабочее колесокрыльчатка 3 насоса закреплено резьбой с валом 12. Герметич

ность обеспечивается силиконовым уплотнением 14. Для формирования потока вну

три корпуса в специальных пазах установлена улитка 4 с уплотнением 19. Вал 12 за

креплен посредством 2х подшипников 15 и приводится во вращение шкивом 7.

5.2. Принцип работы мотопомпы заключается в центробежном эффекте отбрасыва

ния имеющейся в корпусе воды рабочим колесом 3 внутри корпуса насоса и

формировании потока улиткой 4 в направлении патрубка 6. При этом ближе к

оси вращения возникает разряжение, позволяющее открыть клапан 8 и всасы

вать воду через патрубок 5. Всасывание начинается спустя некоторое время по

сле пуска двигателя, в зависимости от высоты всасывания.

Перенос воды до насоса и от насоса осуществляется с помощью шлангов, которые

присоединяются непосредственно к насосу через патрубкипереходники 25 с помо

щью хомутов 24. (Шланги в комплект насоса не входят.)
