Инструкция по монтажу
7
RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010

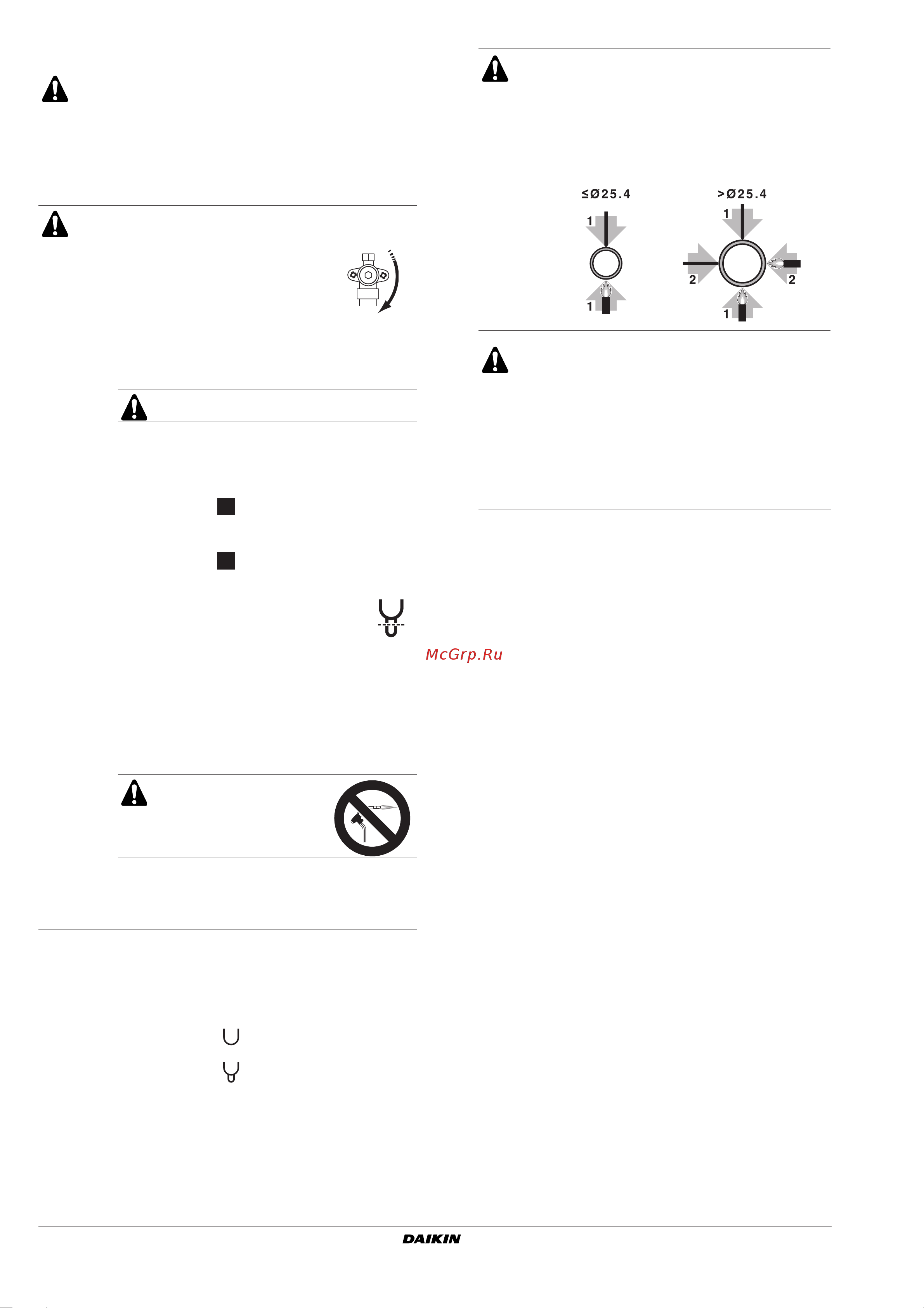

2 Удаление пережатия труб (Смотрите рисунок 7)
См. рисунок 7.
3 Установленный наружный агрегат
(Смотрите рисунок 6)
■ Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
■ Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой.
Не допускается снимать сплющенные края пайкой.
Газо-масляная смесь, остающаяся в запорном
вентиле, может разорвать сплющенные края труб.
Нарушение нижеприведенных инструкций может
привести к порче имущества или травмам, вплоть до
серьезных в зависимости от обстоятельств.
Для удаления сплющенных труб следуйте следующей
процедуре:
1
Снимите с запорного вентиля
крышку и убедитесь, что он
полностью закрыт.
2
Подсоедините зарядный шланг к сервисным
портам всех запорных вентилей.
3
Используя установку по сбору фреона, удалите
газ и масло из сплющенных труб.
Не выпускайте газы в атмосферу.
4
После того, как газ и масло были удалены из
сплющенных труб, отсоедините зарядный шланг
и закройте сервисный порты.
5
Если нижняя часть сплющенных труб выглядит
как деталь на рисунке 7, следуйте
инструкциям для шагов 7+8 процедуры.
Если нижняя часть сплющенных труб выглядит
как деталь на рисунке 7, следуйте
инструкциям для шагов 6+7+8 процедуры.
6
Отрежьте нижнюю часть меньшей
сплющенной трубы, используя
подходящий инструмент (например,
труборез, острогубцы, ...), так чтобы
открылось пересечение, и если удаление масла
не было выполнено полностью, дождитесь, пока
стекут остатки масла.
Подождите, пока стечет все масло.
7
Отрежьте труборезом сплющенные трубы чуть
выше места припоя или отметки при отсутствии
места припоя.
Не допускается снимать
сплющенные края пайкой.
8
В случае, если удаление масла не было
выполнено полностью, подождите, пока все
масло стечет, и только после этого продолжайте
соединение трубопроводов.
1 Сервисный порт
2 Запорный вентиль
3 Место отреза трубы чуть выше места припоя или отметки
A
Сплющенные трубы
B
Сплющенные трубы
A
B
Рекомендации по соединению трубопроводов
■ Сначала выполните пайку у запорного
клапана контура газообразного хладагента,
затем — у запорного клапана контура
жидкого хладагента.
■ Наносите твёрдый припой, как показано на
рисунке.
■ При проведении работ по прокладке труб не
забудьте воспользоваться входящими
в комплект поставки вспомогательными
патрубками.
■ Проследите за тем, чтобы трубы, смонтиро-
ванные на месте, не соприкасались с другими
трубами на нижней или боковой панели. Во
избежание контакта с корпусом защитите
трубы соответствующей изоляцией, особенно
при подсоединении снизу или сбоку.
A Подсоединение спереди
Для подсоединения снимите крышку запорного клапана.
B Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой
1 Запорный клапан на стороне газообразного хладагента
2 Запорный клапан на стороне жидкого хладагента
3 Сервисный порт для дозаправки хладагента
4 Вспомогательный патрубок газообразного хладагента (1)
5 Вспомогательный патрубок газообразного хладагента (2)
6 Вспомогательный патрубок жидкого хладагента (1)
7 Вспомогательный патрубок жидкого хладагента (2)
8 Пайка
9 Трубопровод газообразного хладагента (приобретается на
внутреннем рынке)
10 Трубопровод жидкого хладагента (приобретается на
внутреннем рынке)
11 Освободите выбивные отверстия (воспользуйтесь молотком)
