ВЫРОВНЯТЬ
БУКВЫ НА
ШЕСТЕРЕНКЕ
ДАТЧИК
СКОБА ДАТЧИКА

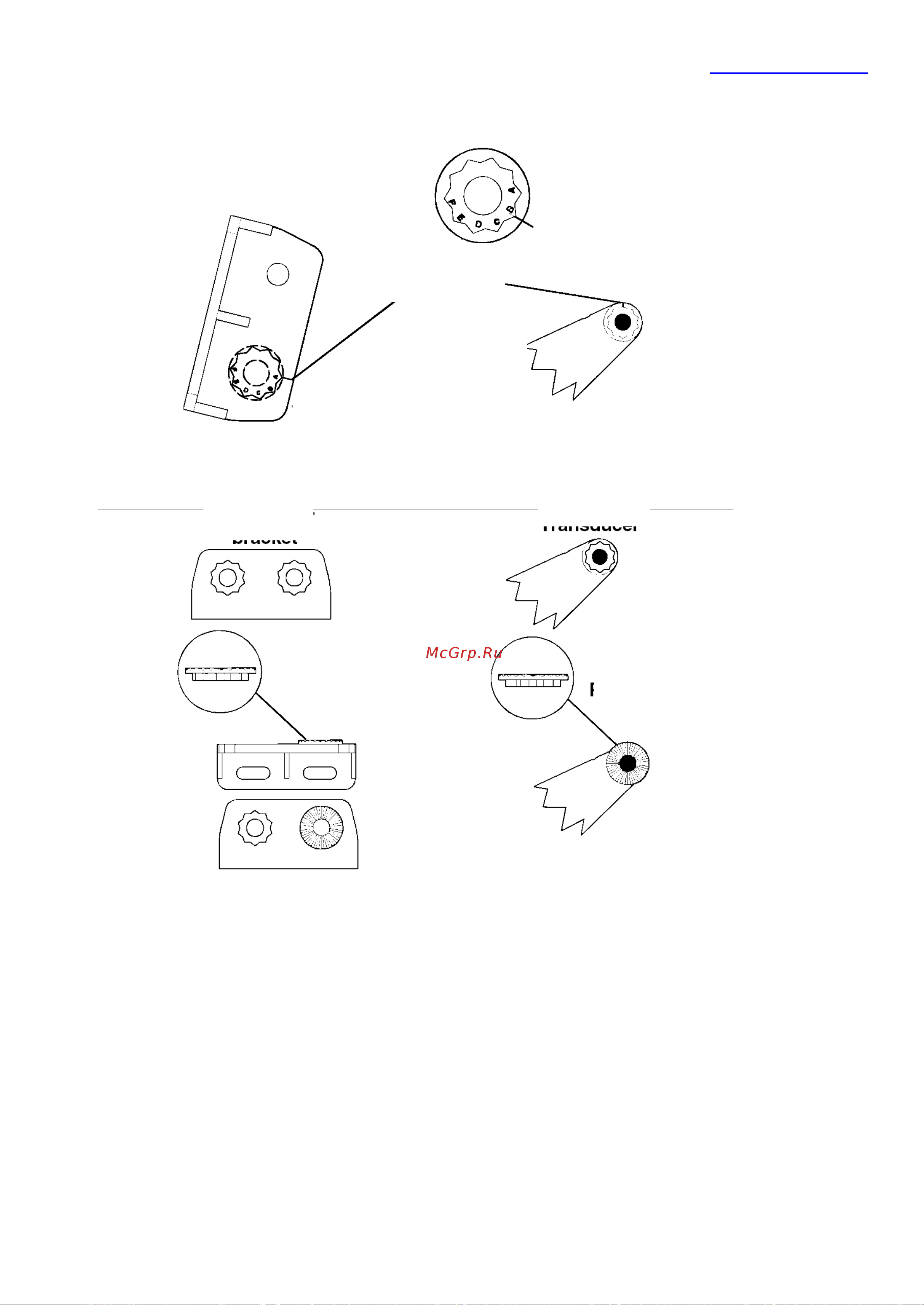

ВСТАВЬТЕ ПЛАСТИКОВЫЕ ШЕСТЕРЕНКИ В СКОБУ.
СКОБА
ДАТЧИКА
ДАТЧИК
ШЕСТЕРЕНКА
ШЕСТЕРЕНКА
ВСТАВЬТЕ ПЛАСТИКОВЫЕ ШЕСТЕРЕНКИ В СКОБУ.
2. Присоедините датчик к транцу.
А.Цельная скоба. Вдвиньте датчик между двух шестеренок. Временно просуньте болт через собранный датчик и
держите его напротив транца. Посмотрите сбоку, параллелен ли датчик дну (горизонтален). Если да, то
положение точки напротив «А» подходит для Вашей лодки. В противном случае выньте датчик и шестеренки.
Установите шестеренки так, чтобы напротив точки оказалась буква «В». Соберите датчик и скобу вместе и
установите на транец. Проверьте теперь, параллелен ли датчик земле. Повторяйте пункт 2 (с разными буквами) до
тех пор, пока датчик на транце не будет установлен правильно.
Содержание
- Содержание 2
- Введение 5
- Внимание 5
- Как настроить прибор на русский 5
- Как пользоваться данным руководством условные обозначения 5
- Перед выполнением данной процедуры ознакомьтесь с разделом 5
- Раздел 1 перед началом работы 5
- Стр 5
- Язы 5
- Язык задают так 5
- Возможности и технические характеристики 6
- Датчики работают на скорости до 70 миль в час 6
- Как работает эхолот 6
- Как пользоваться данным руководством условные обозначения 7
- Подготовка 7
- Раздел 2 установка аксессуары 7
- Установка датчика 7
- Выбор местоположения для датчика 8
- Рекомендуемые инструменты и материалы 8
- Внимание закрепите кабель датчика на транце возле датчика так датчик не упадет в лодку если он откинется на высокой скорости хорошее 9
- Насколько низко устанавливать датчик 9
- Плохой плохой угол 9
- Работа датчика сквозь корпус лодки против установки на транец 9
- Хорошее плохое 9
- Хорошее хорошее 9
- Сборка и установка датчика на транец 10
- Точка 10
- Шестеренка 11
- Гайка металлическая шайба резиновый уплотнитель металлическая шайба болт сборка да 13
- Ика 13
- Дно корпуса плоское дно v образное дно 15
- Болт внутренняя зубчатая шайба скоба tmb s гайка плоская шайба 16
- Ориентация датчика и дуги изображающие рыбу 16
- Установка на троллинговый мотор только для одночастотных датчиков 16
- Установка сквозь корпус лодки 17
- Внешняя оболочка 18
- Внутренняя оболочка внутренняя оболочка 18
- Заполнить эпоксидкой плавучий материал 18
- Размещение датчика для движения на большой скорости 18
- Размещение датчика для движения на малой скорости для троллинга 18
- Датчик скорости и температуры 19
- Нанесите эпоксидный клей обработайте поверхность наждачной бумагой приклейте датчик к поверхности 19
- Установка дополнительного датчика скорости 21
- Дополнительный 22
- К прибору 22
- Красный провод с красный провод с трехамперным предохранителем 22
- Переключатель для соленой воды черный провод батарея 12 в 22
- Присоединение электропитания 22
- Монтаж прибора с помощью держателя в приборную панель портативный вариант 23
- Установка держателя 24
- Как вмонтировать в приборную доску 25
- Варианта 26
- Крышка 26
- Передняя 26
- Установка портативного 26
- Включение и выключение pwr light 27
- Клавиатура 27
- Раздел 3 основные функции эхолота 27
- Главное меню main menu 28
- Меню 28
- Меню страниц 29
- Меню эхолота sonar menu 29
- Краткое описание эхолота 32
- Функции эхолота 33
- Другие свободно распространяемые справочники и пособия 34
- Символы рыбы или полноэкранная схема 34
- Alarm предупреждающие сигналы 36
- Asp advanced signal processing 36
- Предупреждающие о глубине сигналы depth alarms 36
- Раздел 4 другие возможности и установки эхолота 36
- Сигнал попадания в указанную зону zone alarm 37
- Calibrate speed настройка датчика скорости 38
- Chart speed скорость обновления экрана 38
- Сигнал рыба fish alarm 38
- Depth cursor курсор указатель глубины 39
- Depth range automatic диапазон глубин автоматический режим 39
- Depth range manual диапазон глубин вручную 39
- Depth range upper lower limits диапазон глубин верхняя и нижняя граница 40
- Fastrack 41
- Fish id распознаватель рыбы 41
- Fish trac 42
- Глубина нахождения рыбы 42
- Fishrevea 43
- Обнаружение рыбы 43
- Частота датчика frequency только для моделей x126df и x126df 44
- Graylin 45
- Серая полоса 45
- Hyperscroll скорость прокрутки экрана 46
- Noise rejection фильтрация помех 46
- Overlay data наложение данных 46
- Ping speed hyperscroll частота посылаемых импульсов и скорость прокрутки экрана 48
- Pop up help контекстная помощь 48
- Reset options восстановление заводских настроек 49
- Reset water distance обнуление параметра пройденный на воде путь 49
- Screen contrasy and brightness контрастность экрана и яркость 49
- Sensitivity auto sensitivity настройка чувствительности автоматическое режим 50
- Автоматический режим настройки чувствительности 50
- Keel offset поправка на глубину нахождения датчика 51
- Set language выбрать язык меню 51
- Full sonar chart полноэкранный режим 52
- Software version information версия операционной системы 52
- Sonar color mode цветовой режим изображения 52
- Режимы экрана 52
- Split frequency sonar chart режим разделения экрана эхолота для двух частот только для моделей x126df и x515с df 53
- Split zoom sonar chart режим разделения экрана эхолота с разным масштабом 53
- Digital data chart режим числовые параметры изображение 54
- Режим flasher 55
- Simulator режим имитации 56
- Stop chart остановить изображение 56
- Surface clarity настройка линии поверхности 56
- Units of measure единицы измерения 57
- Upper lower limits верхние и нижние границы 57
- Zoom pan изменение масштаба выбранного участка изображения 58
- Zoom zoom bar изменение масштаба изображения и полоска масштаба 58
- Раздел 5 устранение неисправностей эхолота 59
