Присоединение электропитания.

Прибор работает от источников постоянного того (12 В). Лучше всего присоединить кабель

электропитания напрямую к батареям лодки. Можно присоединять кабель электропитания к шине питания, но

могут возникнуть проблемы, связанные с электрическими помехами. Надежнее, если это возможно, присоединить

кабель электропитания напрямую к батареям.

ПОМНИТЕ! При использовании эхолота в соленой воде мы настоятельно рекомендуем отсоединять

кабель от питания, когда Вы не используете прибор. Если прибор отключен, но не отсоединен от питания, в

разъеме может возникать электролиз. Это приводит к коррозии контактов.

При использовании в соленой воде мы настоятельно рекомендуем использовать дополнительный

переключатель, он есть в большинстве лодок. С его помощью отключают прибор от питания. Если это

приводит к электропомехам или такого переключателя в лодке нет, подсоединяйте прибор к батарее, но

используйте линейный переключатель. Если Вы не используете прибор, обязательно отсоединяйте кабель от

источника электропитания, особенно если кабель отсоединен от прибора.

Кабель электропитания нужно располагать подальше от проводов других приборов, особенно мотора. Это

поможет избежать электрических помех. Если длины кабеля, поставляемого с прибором, недостаточно, срастите

его с изолированным кабелем (#18). У кабеля электропитания две жилы – красная и черная. Красная –

«плюс», черная – «минус» или «земля»

Убедитесь, что Вы хорошо присоединили патрон предохранителя положительной жилой к батарее

или клемме. Это защитит и прибор, и кабель в случае короткого замыкания.

Используйте предохранитель на 3 А.

ВНИМАНИЕ! Не используйте кабель без предохранителя на 3 А – Вы потеряете право на

гарантийное обслуживание!

Прибор защищен он неправильного подсоединения проводов (полярности). Повреждений не будет, но

прибор работать не будет, пока провода не будут присоединены правильно.

Можно заказать еще дополнительный адаптер СА-4 , для работы от прикуривателя, с восьмифутовым

кабелем.

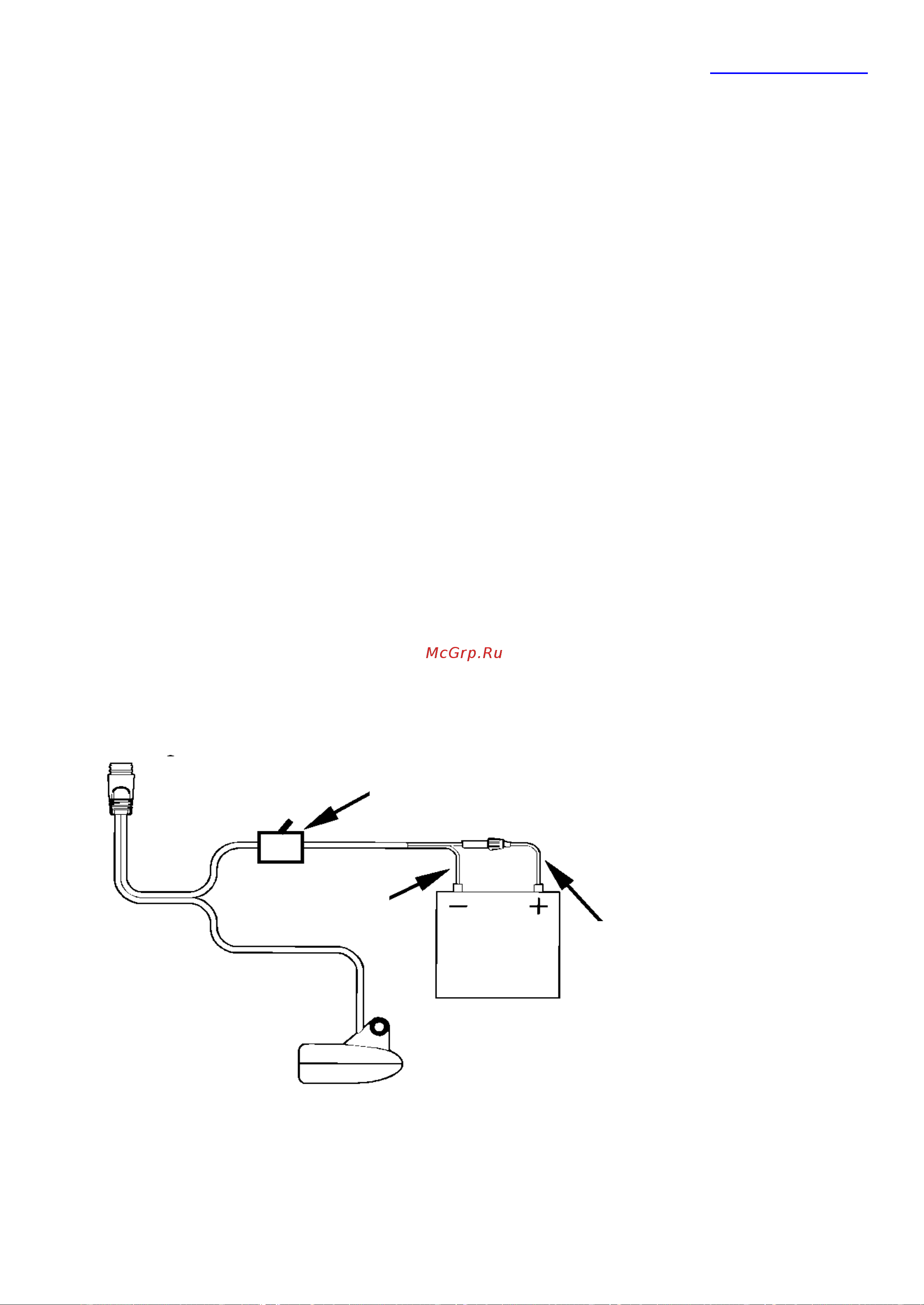

К прибору

Дополнительный

переключатель для соленой

воды

Черный провод

Батарея

12 В

Красный провод с

трехамперным

предохранителем
