Lowrance X136 DF [13/60] Гайка металлическая шайба резиновый уплотнитель металлическая шайба болт сборка да

Центр навигационных решений. WWW.ZOOMGPS.RU

Тел. для звонков по РФ: 8 (800) 5555-145

3. Сборка датчика.

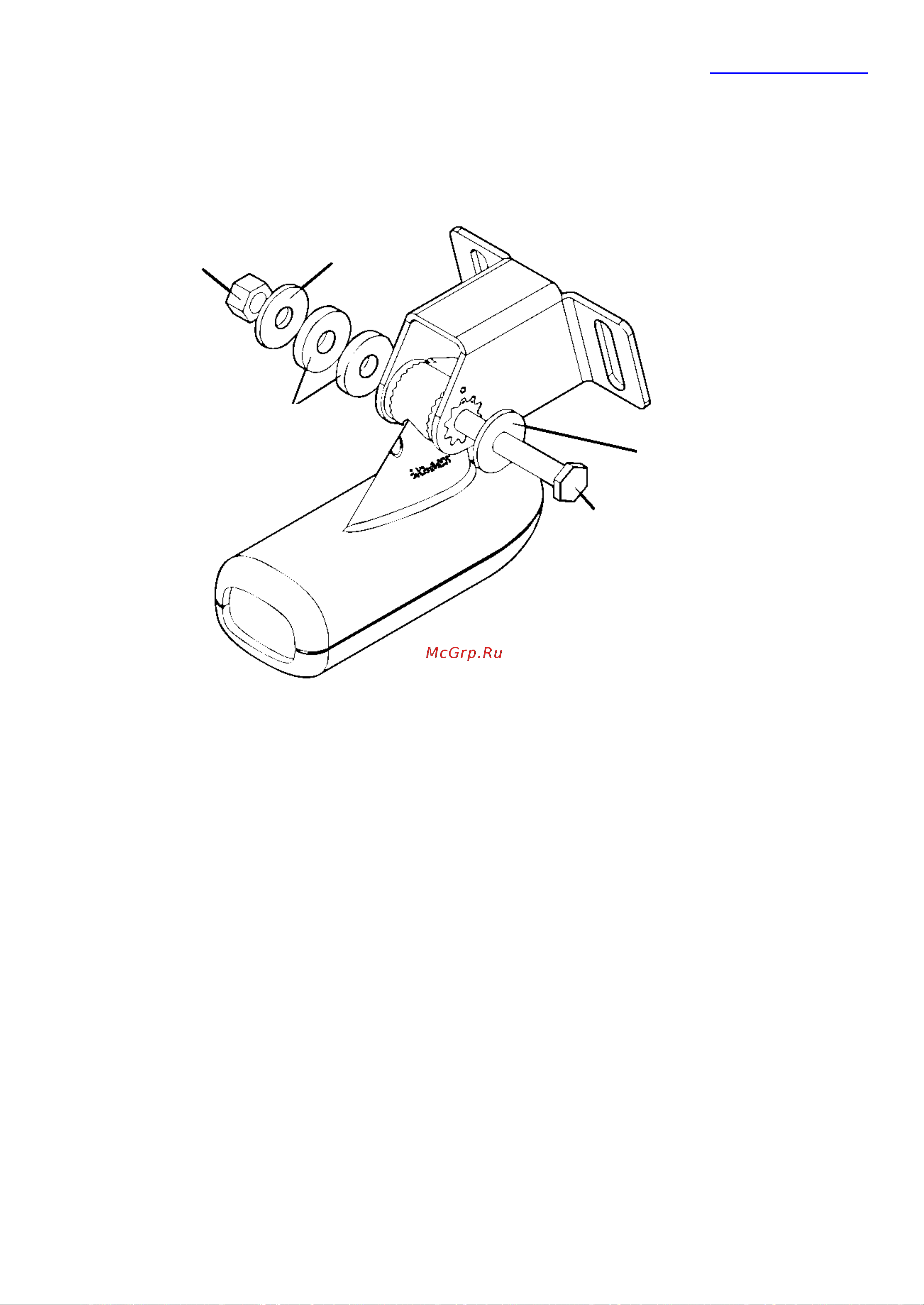

А.Цельная скоба. Вы определили правильное положение шестеренок. Теперь соберите датчик так, как

показано на иллюстрации, но не затягивайте гайку.

Гайка

Металлическая

шайба

Резиновый

уплотнитель

Металлическая

шайба

Болт

Сборка дат

ика

Б. Скоба из двух частей. Вы уже определили правильное положение шестеренок. Теперь соберите

датчик так, как показано на иллюстрации, но не затягивайте гайку.

4. Сверление отверстий. Держите датчик и скобу напротив транца. Датчик должен приблизительно быть

параллельным земле. Низ скобы датчика должен быть на одном уровне с дном лодки. Не допускайте того,

чтобы скоба была ниже корпуса! Отметьте центры для крепежных отверстий. Просверлите два отверстия

сверлом № 29 для шурупов №10 для одночастотного датчика и сверлом № 20 для шурупов №12 для

двухчастотного.

5. Присоединение датчика к транцу.

А.Цельная скоба. Снимите датчик со скобы и соберите конструкцию заново, проложив кабель через

скобу поверх болты, как показано на иллюстрации.

Для одночастотного датчика проложите кабель над болтом и через скобу. На иллюстрации слева вид

сбоку, на иллюстрации справа вид сверху.

Для датчиков обоих типов: прикрепите датчик к транцу. Перемещая датчик вверх или вниз,

установите его на транце правильно, как показано на иллюстрации. Завинтите крепежные винты на скобе.

Подправьте положение датчика так, чтобы он был параллелен земле и завинтите гайку, пока она не коснется

плоской шайбы. Теперь добавьте еще четверть оборота. Не завинчивайте очень сильно! В противном случае

датчик не сможет «откинуться» при столкновении в воде с посторонними предметами.
