14
Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
ТРАНЕЦ
ТРАНЕЦ

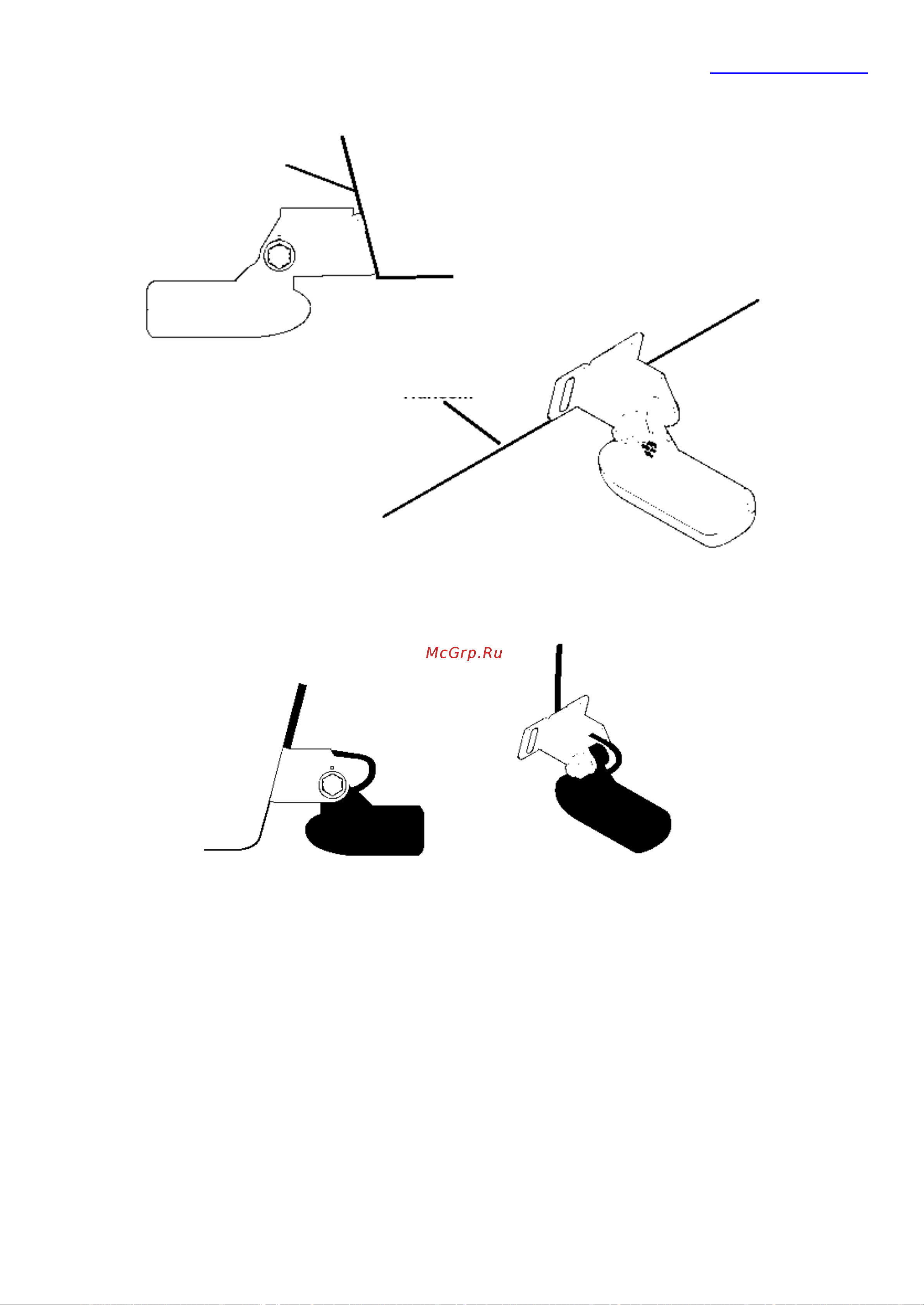

Положение датчика на транце
Протяните кабель через скобы и соберите датчик
6. Протяните кабель к эхолоту через транец или над ним. Оставьте «провисание», запас кабеля на датчике, как
показано на иллюстрации. По возможности разместите кабель датчика подальше от проводов других приборов.
Электрические помехи от проводов других приборов, трюмной помпы, радио метрового диапазона, аэратор могут
влиять на работу эхолота. Используйте меры предосторожности, прокладывая кабель датчика рядом с ними.
