Установка дополнительного датчика скорости

Все приборы этой серии могут показывать скорость и пройденный путь, но только модели X126 DF и X515C

DF комплектуются датчиком скорости. Если Вы желаете приобрести дополнительный датчик скорости,

воспользуйтесь информацией о том, как заказывать дополнительные аксессуары. В данном разделе

описывается, как установить датчик скорости.

Рекомендуемые инструменты: дрель, сверло 7/8", сверло 1/8" для направляющего отверстия, отвертка.

Материалы: 4 шурупа #8 из нержавеющей стали (длиной 3/4"), высококачественный состав для заделки швов (под и

над водой).

Установите сперва место для датчика скорости на транце, где поток воды самый спокойный. Должно быть

минимум завихрений и пузырьков воздуха. Не устанавливайте датчик скорости за поясом наружной обшивки,

шпангоутами – это нарушит поток воды, поступающий на датчик скорости.

Обычно датчик скорости устанавливается на расстоянии в 1 фут от центра корпуса. Для корректной работы

он должен быть всегда в воде. Убедитесь, что место, которое Вы выбрали для установки, всегда находится в воде, и на

большой скорости, и при глиссировании.

Выбрав место, поместите датчик на транец. Убедитесь, что датчик находится на одном уровне с дном

лодки. Используя датчик как трафарет, поставьте четыре метки на транце. Просверлите направляющие

отверстия диаметром 1/8" в отмеченных местах.

Прикрепите датчик четырьмя стальными шурупами №8. Обработайте винты составом для обработки швов.

Выровняйте датчик по уровню дна. Затяните винты.

Если транец не плоский, заполните пространство между датчиком и транцем составом для обработки швов.

Это нужно, чтобы поток воды был ровным. Проложите кабель к датчику. Если для этого нужно

просверлить в транце отверстие, воспользуйтесь сверлом 5/8".

ПРИМЕЧАНИЕ. Если Вам понадобилось отверстие в транце для кабеля, располагайте его выше ватерлинии.

А затем тщательно замажьте его герметиком.

Подключите датчик к прибору. Датчик скорости готов к использованию.

Правильное расположени

ТРАНЕЦ

ДНО

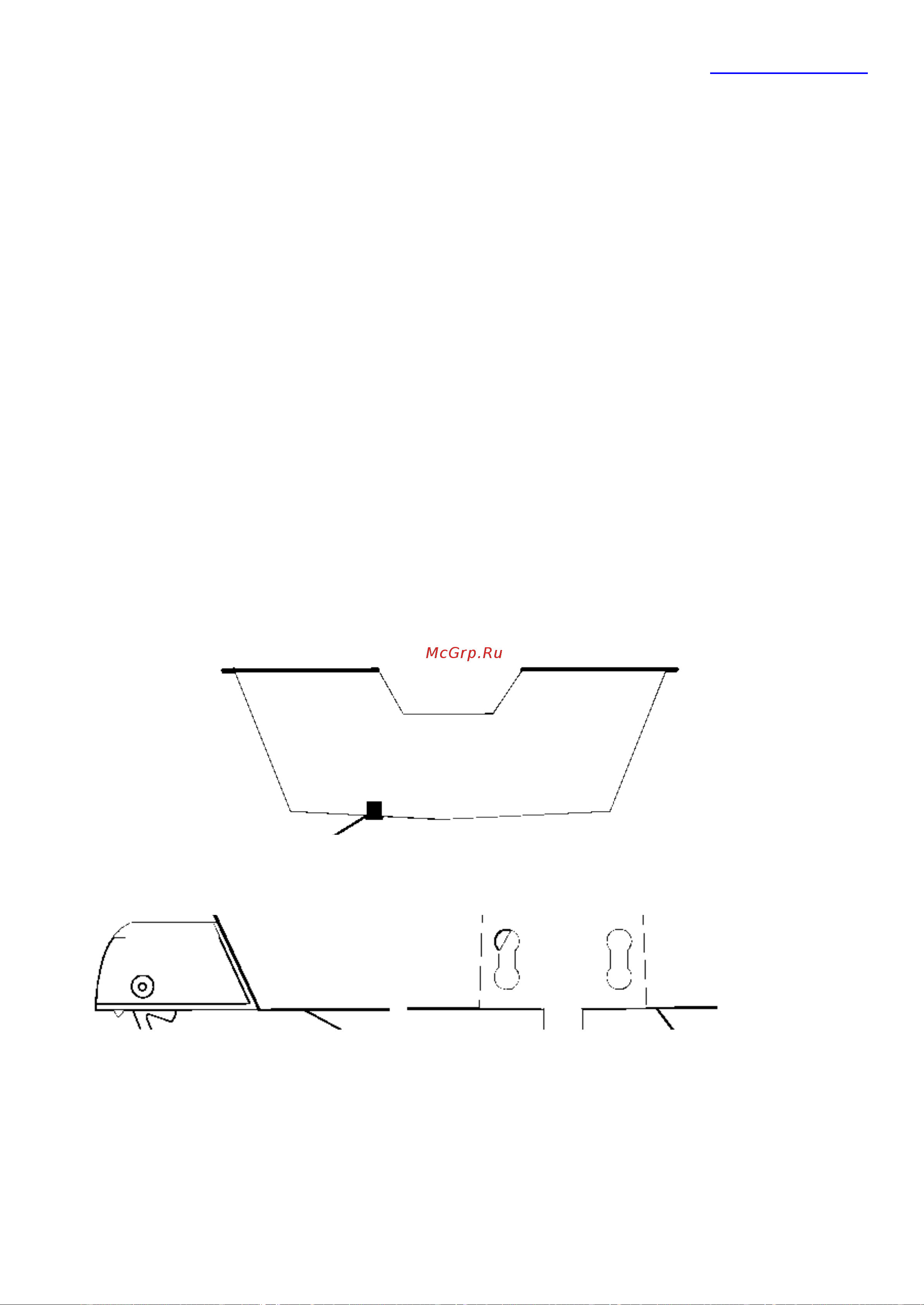

Установка датчика скорости (вид сбоку – слева, вид сзади- справа)

ДНО
