к дополнительному реле только со стороны анода демпфирующего диода. Делайте все под

ключения проводов охранной системы только со снятыми предохранителями цепей питания

охранной системы.

Большой 12контактный разъем системы

Белый провод: импульсный выход +12 В для подключения габаритных огней автомобиля

(максимальный ток 15 А). Белый провод в блоке системы предназначен для подачи импульс

ного сигнала +12 В в цепь питания габаритных огней автомобиля. Подключите данные прово

да к проводам положительной полярности цепей габаритных огней автомобиля.

Красный провод, защищенный предохранителем 15 А: постоянный источник питания

+12 В. Данный провод используется для питания силовых встроенных цепей – управление

габаритным светом автомобиля.

Красный провод с белой полосой, защищенный предохранителем 5 А: постоянный источ

ник питания +12 В. Данный провод используется для питания всех основных цепей системы.

Белый провод с черной полосой: выход подачи питания на сирену (+12 В). Проложите дан

ный провод через отверстие с резиновой втулкой, которое имеется в перегородке между от

секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. Соеди

ните белый провод с черной полосой с красным проводом сирены (подача питания +12 В).

Подсоедините черный провод, идущий от сирены, к «массе» (металлической детали кузова

автомобиля).

Черный провод: вход подачи питания («масса»).Подключите черный провод к «массе» (ме

таллической детали кузова автомобиля). Не перепутайте данный провод с тонким черным

проводом антенны, который подключен к основному блоку системы отдельно, а не в жгуте

проводов.

Темносиний провод: выход второго канала CH2. Отрицательный выход второго канала

300 мА с задержкой активируется при нажатии и удержании на время более 1,5 сек кнопки 2

брелокапередатчика. Режим работы второго канала программируется функциями F7.

Темносиний провод системы представляет собой слаботочный транзисторный выход,

поэтому он используется только для включения внешнего реле.

Предупреждение

Непосредственное подключение темносинего провода к сильноточному выходу цепи откры

вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного за

пуска двигателя автомобиля приведет к повреждению основного блока охранной системы.

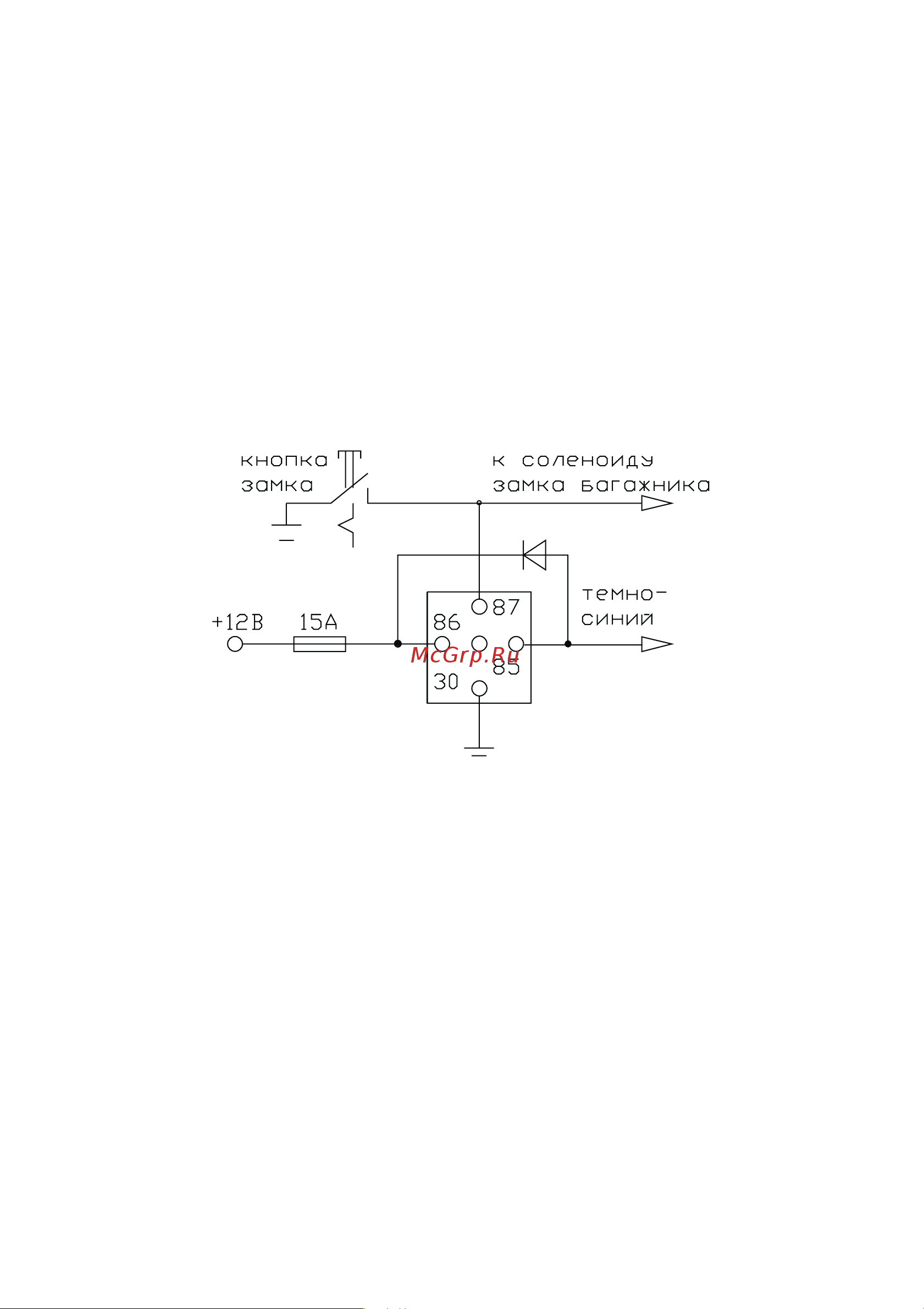

Подключите темносиний провод к контакту #86 реле (или эквивалентного автомобильного

реле, рассчитанного на ток 30 А). Подключите провода к другим контактам реле в соответст

вии с тем, какая функция будет управляться по каналу 2 системы.

Темнозеленый провод: вход для подключения концевых выключателей отрицательной

полярности капота и багажника. Темнозеленый провод системы – это провод мгновенного

отрицательного триггера. Данный провод необходимо подключить к ранее установленным

концевым выключателям капота и багажника, постоянно соединенным с «массой».

Фиолетовый провод: вход для подключения концевых выключателей дверей положительной

полярности

 18 
