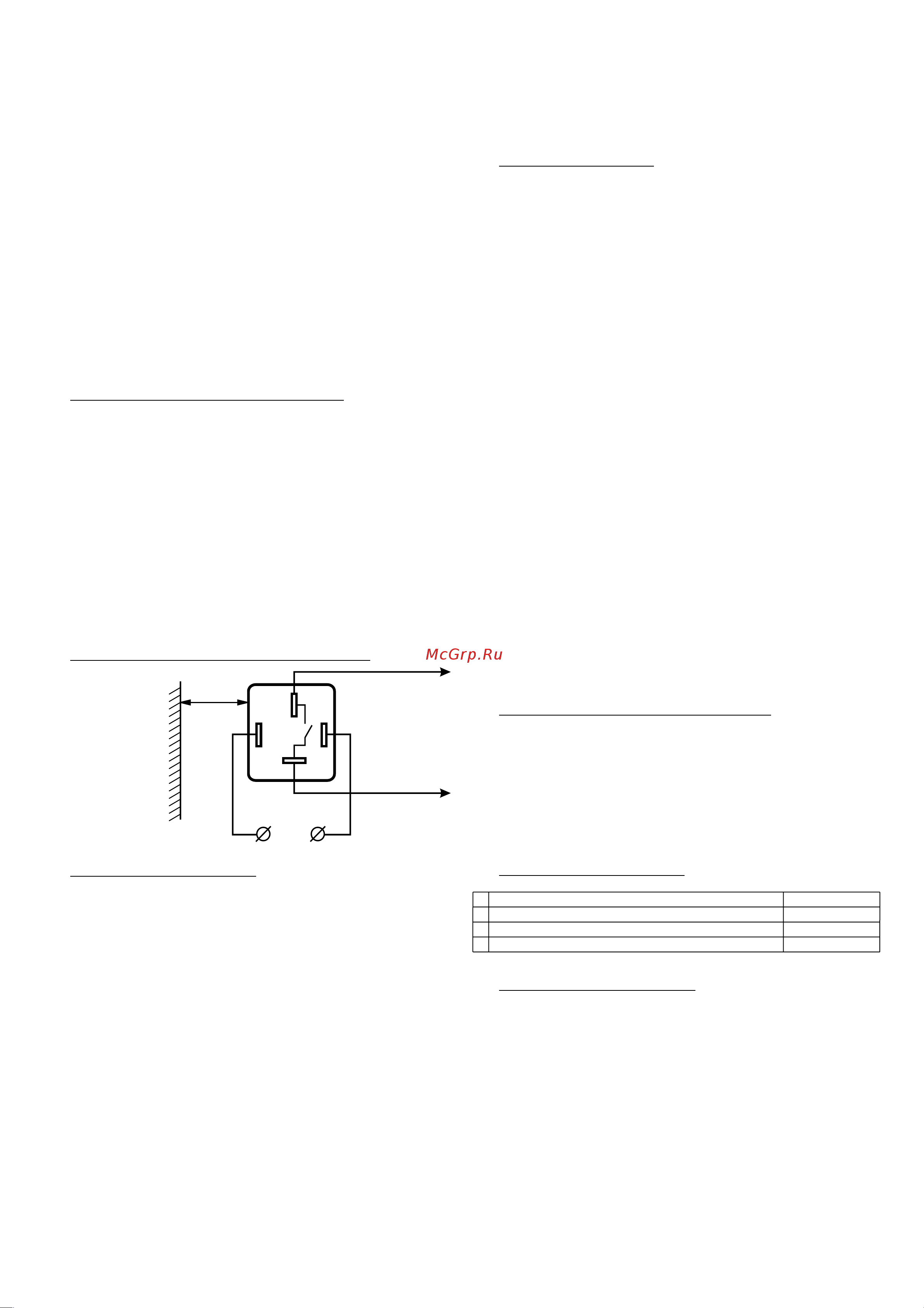

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПРОТИВОУГОННОЙ СИСТЕМЫ GUARD RF 50 Противоугонная система GUARD RF 50 предназна чена для охраны внешнего объекта например гаража или ракушки с помощью любой стандартной систе мы автомобильной охраны В состав системы GUARD RF 50 входят Радиореле типа PRK 04 с нормально разомкну тыми контактами управляемое по радио электронное устройство собранное в корпусе стандартного автомо бильного реле Радиопередатчик PDK 04 Радиопередатчик предназначен для совместной ра боты с подключенным к нему выключателем например герконовым или ртутным замыкаемым при открывании гаража или ракушки При замыкании выключателя передатчик в течение 1 2 с передает кодированный сигнал при приеме которого радиореле на 1 2 с замыкает контакты вызывая режим тревоги в установ ленной на Вашем автомобиле системе автомобильной охраны ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая частота 433 92 МГц Напряжение питания радиореле любой полярности 10 5 15 В Ток потребления радиореле 1 2 85 мА Ток потребления передатчика в режиме передачи 3 мА Максимальный коммутируемый ток радиореле 20 А Рабочий диапазон температур реле минус 40 85 С Максимальное расстояние взаимодействия между передатчиком и радиореле в открытом пространстве при отсутствии радиопомех 10 метров Источником питания для передатчика являются две батареи СВ2032 по 3 В каждая СХЕМА ПОДКЛЮЧЕНИЯ РАДИОРЕЛЕ Расстояние от стенки радио реле со сто роны вывода 85 до метал лической поверхности должно быть не менее 25 мм К дверному концевику или к конце вику капо та багажника УСТАНОВКА СИСТЕМЫ Снимите крышку передатчика и подключите прово да выключателя к гнездам разъема передатчика после че го закройте крышку передатчика Установите передатчик с подключенным к нему вы ключателем на стене ракушки или гаража так чтобы при открывании ракушки или при открытии двери гаража происходило замыкание выключателя Установите радиореле в Вашем автомобиле снаб женном ранее установленной системой автомобильной охраны Подключите выводы 85 и 86 радиореле к на пряжению 12 В любой полярности Подключите выводы 30 и 87 радиореле к кон цевому выключателю подключенному к Вашей системе ав томобильной охраны например к дверному концевику или к концевику капота багажника ПОРЯДОК РАБОТЫ При подключении напряжения питания 12В любой полярности к выводам 85 86 радиореле контакты ре ле выводы 30 87 радиореле будут разомкнуты а по требляемый ток составит около 1 2 мА При открывании ракушки или при открытии две ри гаража происходит замыкание выключателя вызываю щее формирование в передатчике кодированного сигнала Передача этого сигнала продолжается в течение 1 2 с При приеме радиореле кодированного сигнала и его дешифрации для определения что кодированный сиг нал сформирован комплектным передатчиком на 1 2 с происходит замыкание контактов реле выводы 30 87 радиореле Потребляемый радиореле ток во время замы кания контактов будет равен примерно 85 мА Установленная на Вашем автомобиле система авто мобильной охраны реагирует на замыкание контактов ре ле как на открывание двери или капота багажника и включает режим тревоги Включается сирена и передатчик пейджера если он установлен на автомобиле ЗАМЕНА БАТАРЕЙ В ПЕРЕДАТЧИКЕ Неработоспособность передатчика может быть следствием разряда его батарей Для замены батарей Снимите крышку корпуса передатчика Отверните винт крепления и отсоедините плату от нижней половины корпуса передатчика Замените обе батареи на новые с соблюдением полярности Установите нижнюю половину корпуса и заверните винт крепления Установите крышку корпуса передатчика Проконтролируйте правильность работы системы GUARD RF 50 после замены батарей передатчика ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Изготовитель гарантирует работоспособность сис темы в течение 1 года со дня продажи при условии соблюдения правил пользования изложенных в настоя щем Руководстве Фирма Альтоника не несет ответственности в случае некорректной установки системы По вопросам гарантийного ремонта обращайтесь на фирму осуществившую продажу КОМПЛЕКТ ПОСТАВКИ Наименование 1 Радиореле типа PRK 04 2 Радиопередатчик PDK 04 3 Руководство пользователя СИСТЕМА GUARD RF 50 SN Количество шт 1 1 1
