12-DE
Bedienungsanleitung Anschlüsse

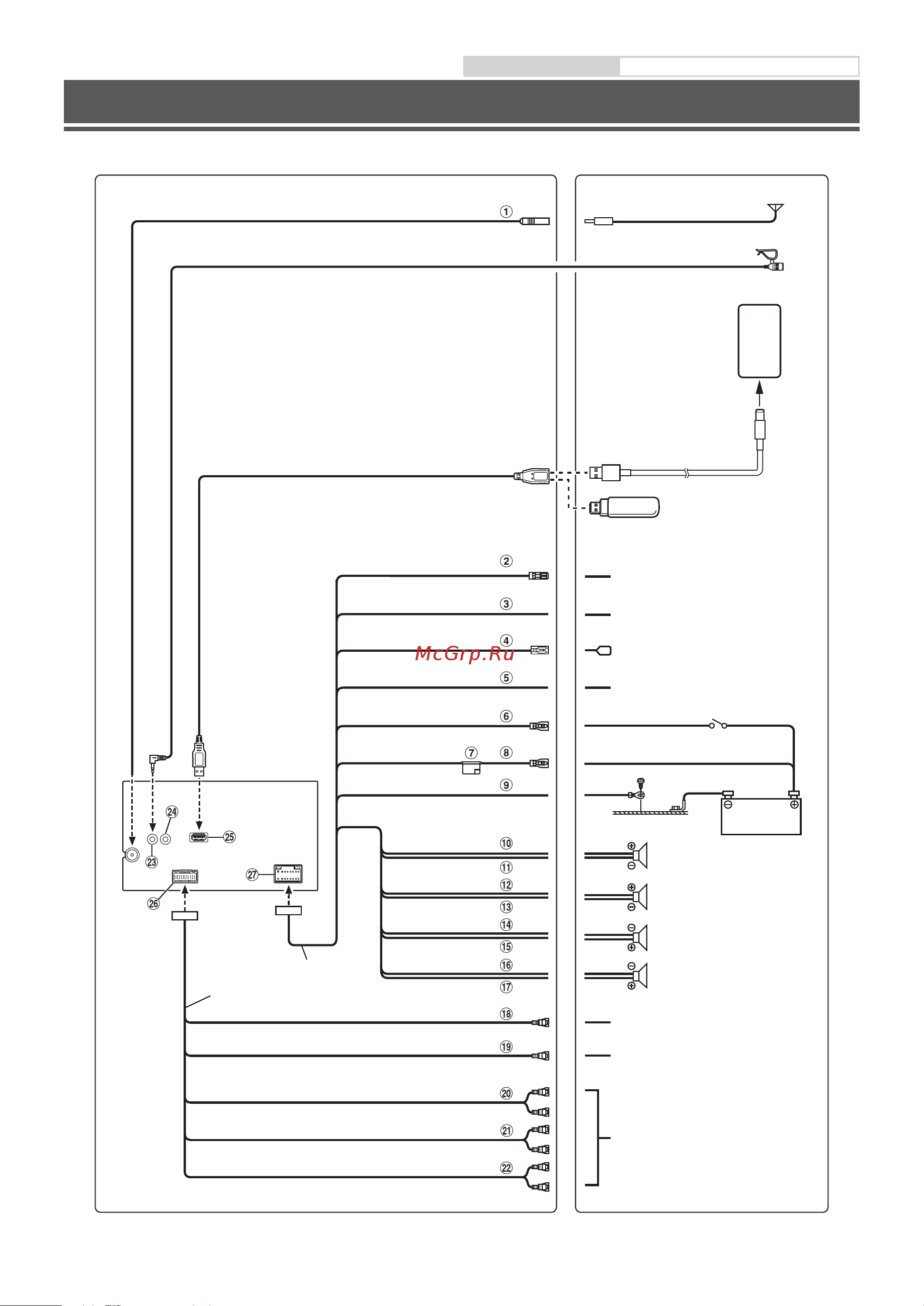

Anschlüsse
Fahrzeugantenne
Mikrofon (mitgeliefert)
iPhone mit einem
Lightning-Anschluss
(separat erhältlich)
Lightning-to-USB-Kabel
KCU-471i
(separat erhältlich)
USB-Stick
(separat erhältlich)
An Verstärker oder Equalizer
An Plusader des Rückfahrscheinwerferkabels
des Fahrzeugs
An die Motorantenne
An Handbremsensignalkabel
Zündschlüssel
Batterie
Stromversorgungskabel
PRE-OUT-Kabel
Lautsprecher
Hinten links
Vorne links
Vorne rechts
Hinten rechts
An Rückfahrkamera
An Frontkamera
An den Eingang des Verstärkers beim
Hinzufügen eines externen Verstärkers
AUSGANG HINTEN
USB-Verlängerungskabel (mitgeliefert)
FERNB.
(Blau/Weiß)
RÜCKWÄRTSGANG
(Orange/Weiß)
M. ANT
(Blau)
HANDBREMSE
(Gelb/Blau)
ACC
(Rot)
BATTERIE
(Gelb)
MASSE
(Schwarz)
(Grün)
(Grün/Schwarz)
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
RÜCKFAHRKAMERA
FRONTKAMERA
SUBW.
AUSGANG VORNE
