12-RU

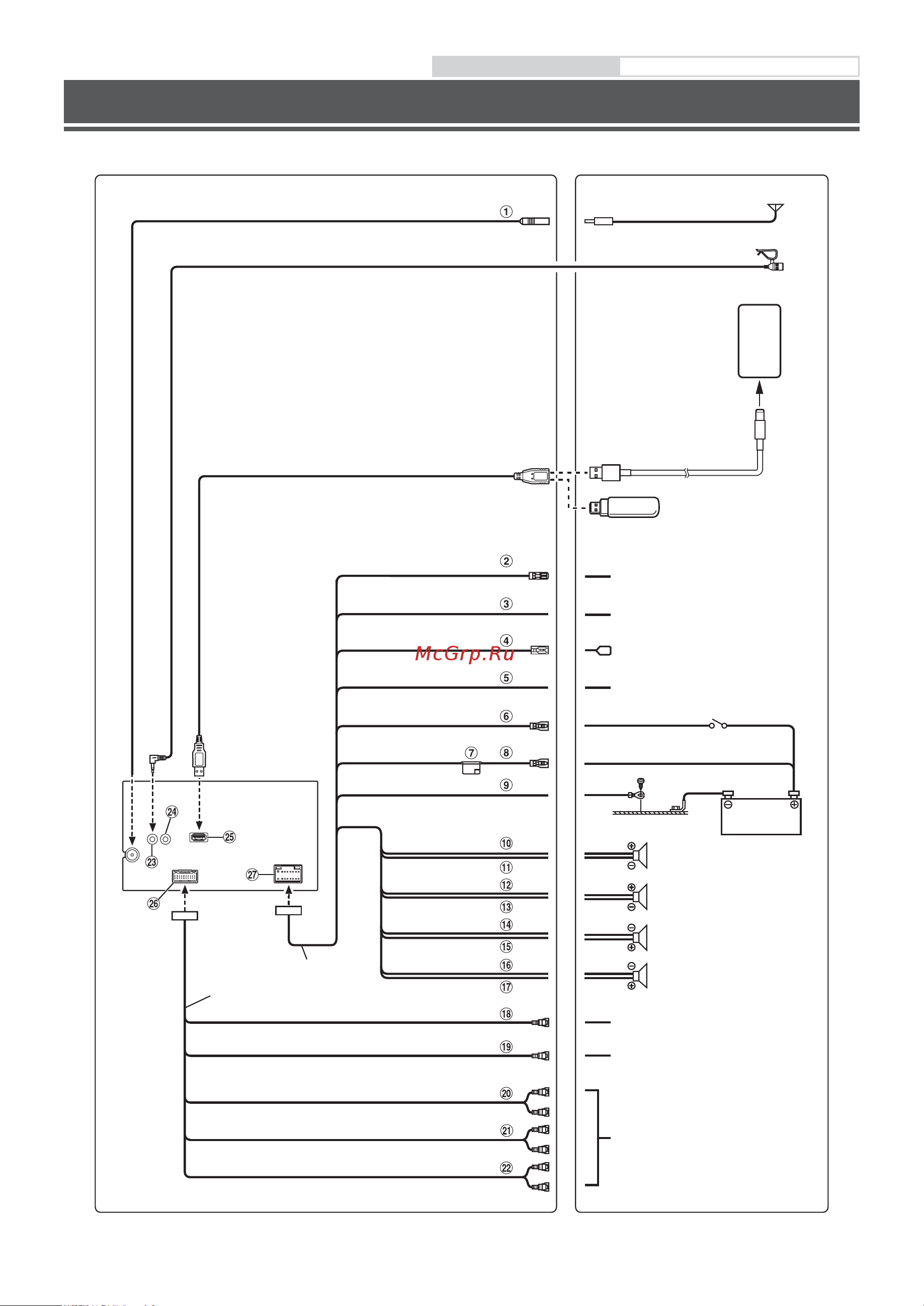

Руководство пользователя Разъемы
Разъемы
Антенна автомобиля
Микрофон (входит в комплект)
iPhone с разъемом Lightning
(приобретается отдельно)
Кабель Lightning – USB KCU-471i
(приобретается отдельно)
Флэш-накопитель USB
(приобретается отдельно)
К усилителю или эквалайзеру
К положительному разъему сигнального
кабеля лампы заднего хода автомобиля
К питанию антенны
К проводу стояночного тормоза
Ключ замка зажигания
Аккумулятор
Кабель питания
Кабель PRE OUT
Динамики
Задний левый
Передний левый
Передний правый
Задний правый
К камере заднего вида
К передней камере
Ко входу усилителя (при установке
внешнего усилителя)
Задний выход
Удлинительный кабель USB (входит в комплект)
REMO
(Синий/белый)
ЗАДНИЙ ХОД
(Оранжевый/белый)
АНТ.
(Синий)
СТОЯНОЧНЫЙ
ТОРМОЗ
(Желтый/синий)
АКК.
(Красный)
БАТ.
(Желтый)
МАССА
(Черный)
(Зеленый)
(Зеленый/черный)
(Белый)
(Белый/черный)
(Серый/черный)
(Серый)
(Фиолетовый/черный)
(Фиолетовый)
Камера заднего вида
Передняя камера
Сабвуфер
Передний выход
