4-RU
Руководство пользователя Расположение элементов управления, включение и выключение питания
Приступая к работе

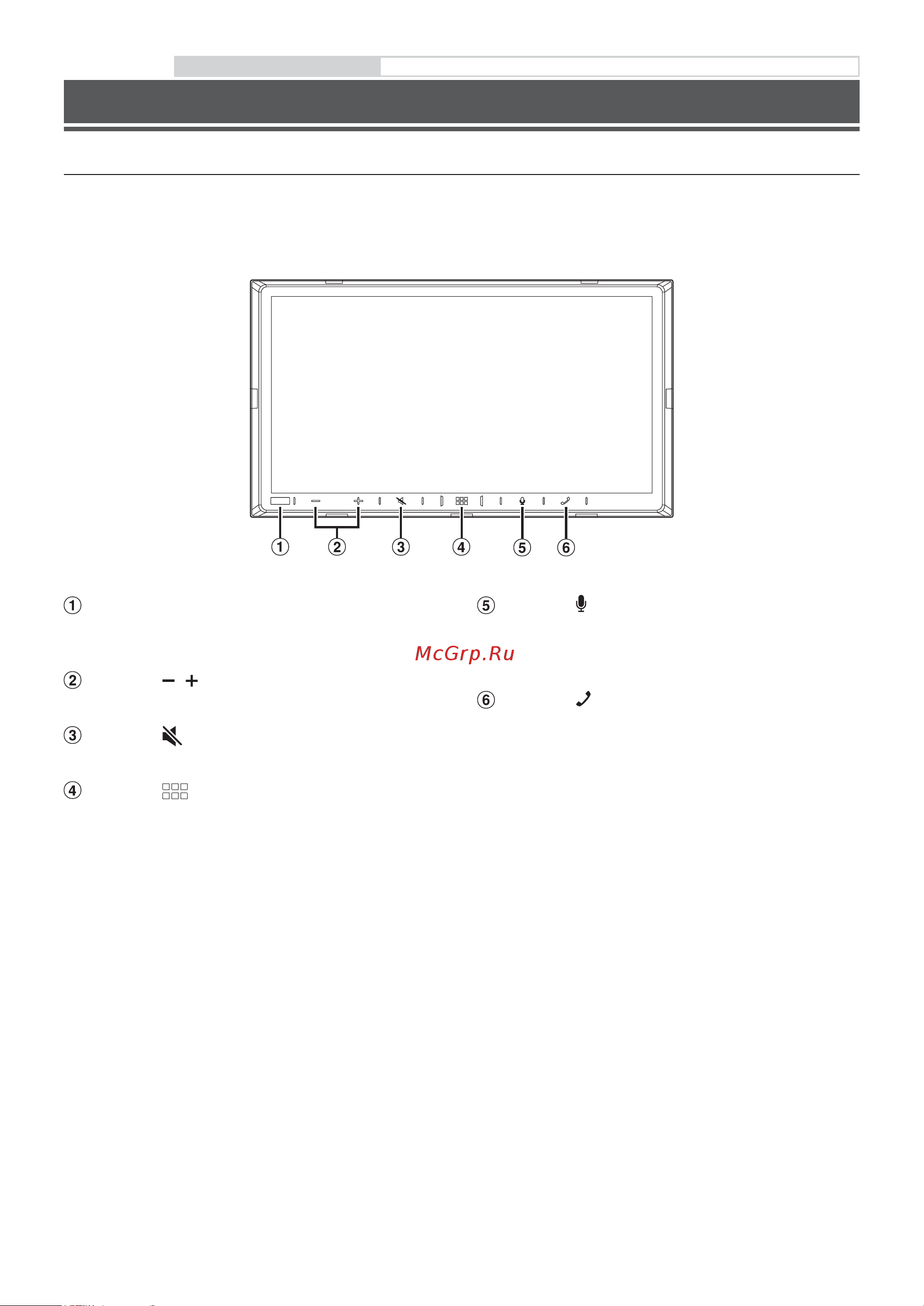

Расположение элементов управления
Вид экрана, приведенного в Кратком справочном руководстве, может отличаться от фактического вида
вашего устройства.
Датчик освещенности
Следит за уровнем освещенности в салоне
автомобиля.
Кнопка / (вниз/вверх)
Коснитесь для регулировки громкости.
Кнопка (отключение звука)
Коснитесь для включения/выключения звука.
Кнопка (главный экран)/(выкл. питания)
Используется для перехода на главный экран.
Для выключения питания устройства коснитесь и
удерживайте кнопку не менее 2 секунд.
Кнопка
Коснитесь этой кнопки для активации Siri или
режима распознавания голосовых команд (в
зависимости от подключенного смартфона).
Кнопка (телефон)
Когда телефон с поддержкой громкой связи не
подключен:
При нажатии кнопки появится экран настроек
Bluetooth.
Когда телефон с поддержкой громкой связи
подключен:
При нажатии кнопки появится экран ввода номера
телефона (клавиатура).
Для повторного набора номера последнего
входящего вызова коснитесь и удерживайте кнопку
не менее 2 секунд.
Во время входящего вызова:
Начнется телефонный вызов.
Во время активного вызова:
Вызов завершится.
