10-RU
Руководство пользователя Установка
Установка

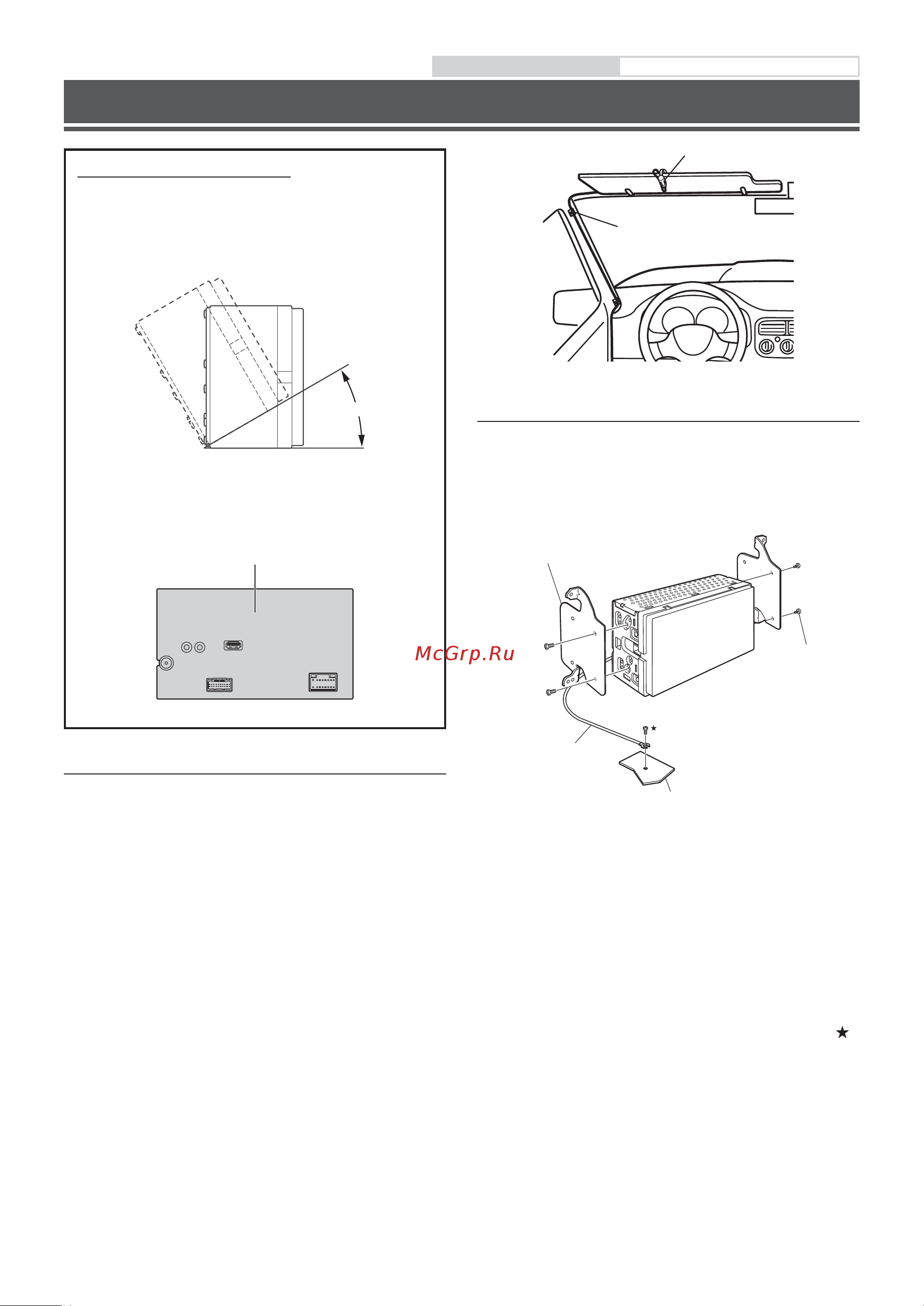

Примечание по установке
• Устанавливайте устройство под углом от 0° до
30° по горизонтали. Обратите внимание, что
установка под другим углом приведет к плохой
работе и, возможно, к повреждению устройства.
0 - 30°
• Не блокируйте радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри
устройства, что может привести к возгоранию.
Радиатор
Задняя часть устройства
Установка микрофона
Для обеспечения безопасного использования
убедитесь в следующем:
• Место установки прочное и надежное.
• Установка не мешает обзору и действиям
водителя.
• Микрофон расположен в месте, где голос
водителя легко принимается (около
солнцезащитного козырька и т.д.).
Микрофон следует устанавливать таким образом,
чтобы во время разговора водителю не
приходилось менять положение тела при
управлении автомобилем. В противном случае это
может отвлечь водителя и снизить безопасность
управления автомобилем. Тщательно учитывайте
направление и расстояние во время установки
микрофона. Убедитесь в том, что в установленном
месте голос водителя четко принимается.
Зажим для кабеля
(приобретается отдельно)
Микрофон
Установка устройства
1 Установите на устройство оригинальный
монтажный кронштейн, используя
входящие в комплект винты.
Корпус
Винты (M5 × 8)
(входят в
комплект)
Вывод
заземления*
Оригинальный монтажный кронштейн
2 Подключите все выводы устройства в
соответствии с описанием,
представленным в разделе «Разъемы»
(стр.12).
3 Установите устройство в автомобиль.
Для надежного подключения вывода заземления
используйте предусмотренный для этого винт на
металлической детали автомобиля (помеченный
),
либо чистую металлическую поверхность без
покрытия (часть кузова автомобиля).
• Аккуратно подсоедините кабели. Во избежание
повреждений кабелей не допускайте их защемления
движущимися частями, например, направляющими
сиденья, а также не располагайте их вплотную к
острым кромкам или краям.
