Инструкция по монтажу
6
RZQ200+250B7W1B
Кондиционер типа «сплит-система»
4PW21952-1A
7.4. Можно использовать трубы, проложенные
ранее
1. Трубы должны удовлетворять указанным ниже критериям.
•Размер труб должен соответствовать ограничениям,
изложенным в абзаце «7.2. Размер труб для хладагента» на
странице 5.
• Длина труб должна находиться в допустимых пределах,
указанных в абзаце «7.3. Допустимая длина и разница высот
трубопроводов» на странице 5.
•Трубы должны быть рассчитаны на использование
хладагента R-410A. См. абзац «7.1. Выбор материала
трубопровода» на странице 5.
2. Повторно без очистки можно использовать только основные
трубы, если:
• Общая длина труб в одну сторону составляет: <50 м.
•В течение всего срока службы заменяемого блока не
отмечалось случаев поломки компрессора.
•Можно выполнить корректную откачку хладагента:
- Включите блок и дайте ему непрерывно поработать
в течение 30 минут в режиме охлаждения.
- Выполните откачку хладагента.
- Демонтируйте блоки, которые планируется
заменить.
• Проверьте проложенные трубы на наличие загрязнений
внутри.
Если все эти условия не соблюдаются, после демонтажа
кондиционирующих блоков проложенные трубы необходимо
очистить.
3. Подготовьте соединения с накидными гайками к воздействию
высокого давления. См. абзац «ФОРМА РАЗВАЛЬЦОВКИ и
МОМЕНТ ЗАТЯЖКИ» на странице 7.
7.5. Рекомендации по монтажу труб хладагента
■ Не допускайте участия в цикле охлаждения никаких других
веществ — воздуха и т.д. — кроме специально
предназначенного для этого хладагента. В случае утечки
пара хладагента во время работы с блоком помещение
необходимо сразу же тщательно проветрить.
■ Во избежание попадания в трубопровод грязи, жидкости и
пыли зажмите свободные концы труб или заклейте их
липкой лентой.
Обратите особое внимание на места прохождения труб
через стены.
■ В случае системы с одновременно работающими
несколькими внутренними блоками
- Основной трубопровод должен быть соединен
с соответствующими трубами внутренних блоков.
- Для разветвления трубопровода хладагента
используется специальный комплект разветвляющих
элементов (поставляется по дополнительному заказу).
Следует соблюдать определенные правила. (Подробности
содержатся в инструкции, прилагаемой к разветвительному
комплекту, поставляемому по дополнительному заказу.)
- Ответвления труб должны быть горизонтальны.
(Максимальный наклон: не более 30°).
- Длина ответвлений, ведущих к внутренним блокам,
должна быть минимальной.
-Желательно, чтобы оба ответвления, ведущих
к внутренним блокам, имели одинаковую длину.
■ Повторное использование проложенного ранее трубо-
провода хладагента
При повторном использовании проложенного ранее трубо-
провода хладагента обратите внимание на следующие
особенности:
■ В следующих ситуациях повторное использование
трубопровода, проложенного ранее, не допускается и
необходима прокладка нового:
- Если у использовавшейся ранее модели были
неисправности в компрессоре (это может привести
к окислению смазочных составляющих хладагента,
возникновению осадка и другим негативным
последствиям).
- Если внутренний и наружный блоки в течение
длительного времени были отсоединены от
трубопровода (в трубы могла попасть вода или грязь).
- Если на медных трубах видны следы коррозии.
■ Во избежание протечек повторное использование
раструбов не допускается.
■ Если местный трубопровод имеет паяные соединения,
проверьте их на утечку газа.
■ Замените испортившуюся изоляцию новым материалом.
7.6. Подсоединение трубопроводов хладагента
1 Установка разветвительного комплекта. (Смотрите
рисунок 10)
Смотрите инструкцию по монтажу, прилагаемую
к комплекту. Соблюдайте перечисленные ниже условия.
■ Монтируйте рефнет-тройник так, чтобы ответвления
располагались либо горизонтально (см. вид А), либо
вертикально.
2 Трубопроводы хладагента можно подсоединять с передней
или боковой (с выводом снизу) стороны блока как показано
на рисунке ниже.
■ Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
(Смотрите рисунок 7)

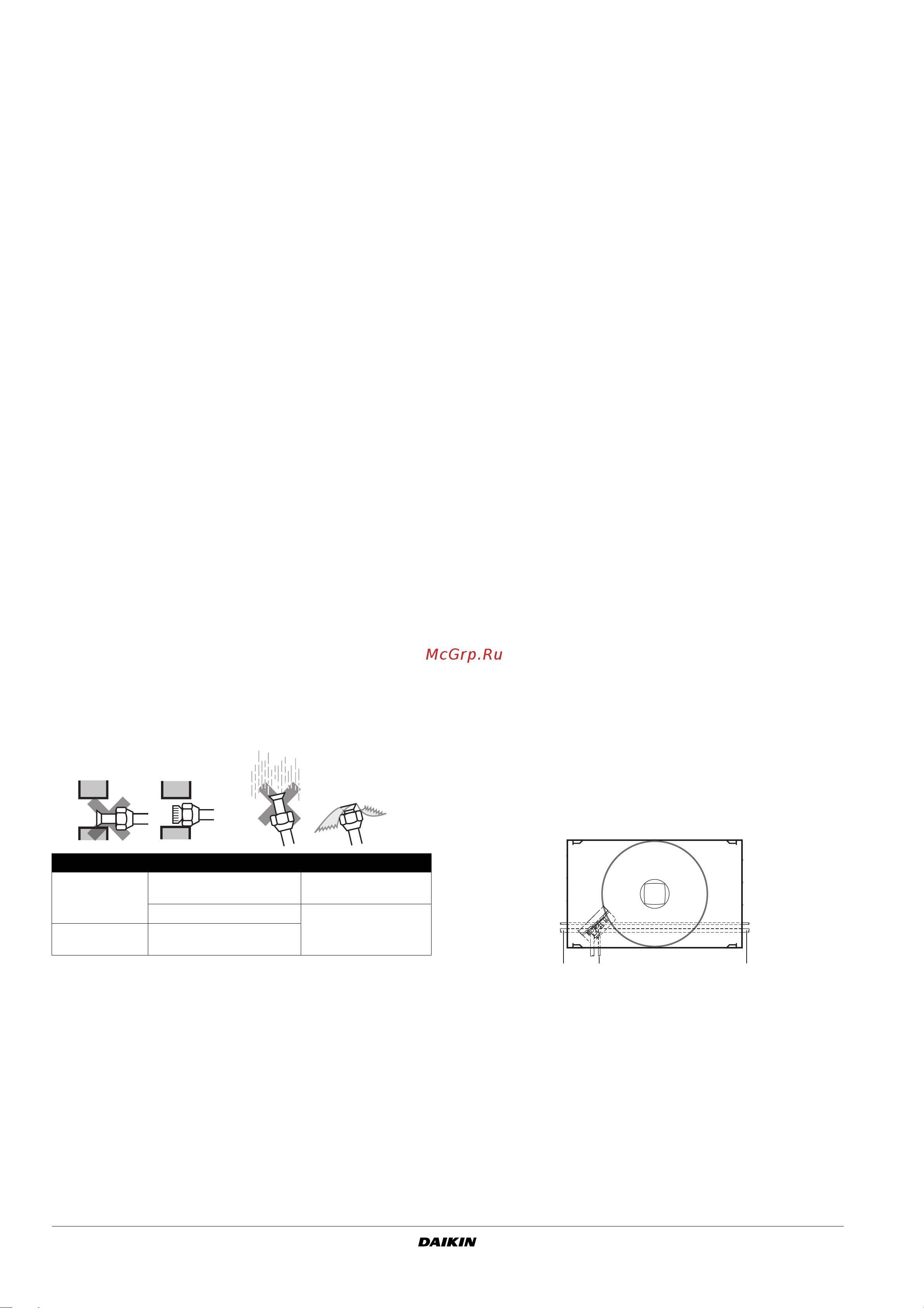

Место Длительность монтажа Способ защиты
Снаружи
Более месяца
Пережатие
трубопровода
Менее месяца
Пережатие или
заклеивание
трубопровода
Изнутри
Независимо от
длительности
1 Горизонтальная поверхность
1 Подсоединение слева
2 Подсоединение спереди
3 Подсоединение справа
12 3
