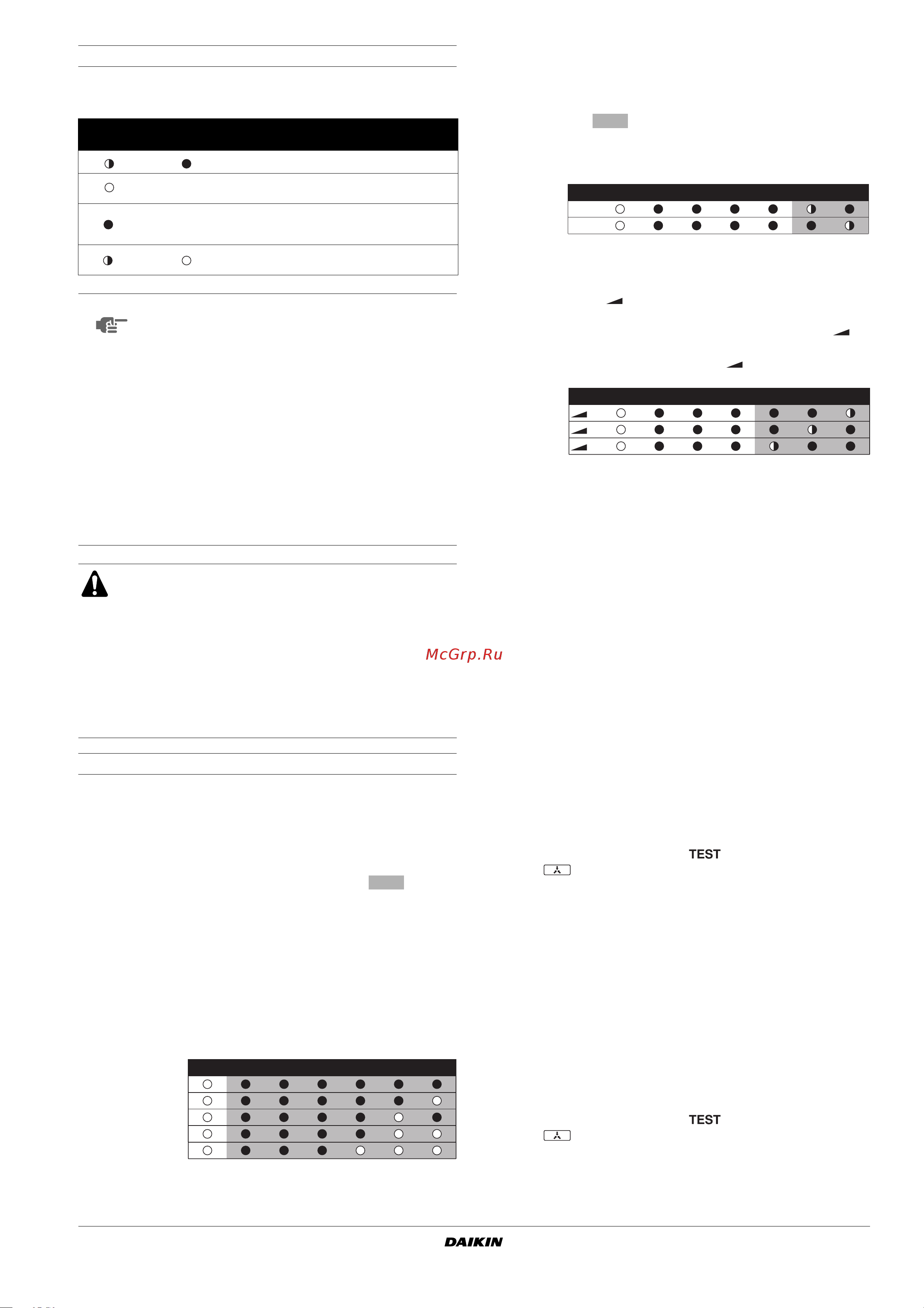

RZQ200+250B7W1B
Кондиционер типа «сплит-система»
4PW21952-1A
Инструкция по монтажу
19
Определение наличия неисправностей
Наличие неисправностей можно определить по свето-
диодам HAP и H1P на плате (A1P) при включенном питании.
2 режим установки
Светодиод H1P светится.
Порядок установки
1 Нажмите кнопку в соответствии с необходимой
функцией (A~E). Индикация светодиодов для необходимой
функции показана ниже в поле, отмеченном :
2 При нажатии кнопки определяется текущая
установка.
3 Нажмите кнопку в соответствии с необходимой
возможной установкой как показано ниже в поле,
отмеченном .
3.1 Возможные установки для функций A и B: (ВКЛ) или
(ВЫКЛ).
3.2 Возможные установки для функций C, D и E
Только для функции C (): шум уровня 3 < уровня 2
< уровня 1 ( ).
Только для функции D: автоматически низкий уровень шума
в ночное время
уровень 3 < уровень 2 < уровень 1 ( ).
Только для функции E
(): энергопотребление
уровня 1 < уровня 2 < уровня 3 ( ).
4 Установка определяется нажатием кнопки .
5 Когда кнопка будет нажата еще раз, работа
начнется в соответствии с установкой.
Более подробную информацию и сведения о других установках
смотрите в руководстве по техническому обслуживанию.
10.Работа в режиме технического
обслуживания
Метод вакуумирования
При первичном монтаже это вакуумирование не требуется. Оно
необходимо только в целях ремонта.
1 Когда блок находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
- После этого не сбрасывайте 2 режим установки до
окончания вакуумирования.
- Светодиод H1P светится, пульт дистанционного
управления отображает « » (пробный запуск) и
«» (внешнее управление), работа будет запрещена.
2 Вакуумируйте систему вакуумным насосом.
3 Нажмите кнопку и сбросьте 2 режим установки.
Метод удаления хладагента
с помощью аппарата для удаления хладагента
1 Когда блок находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
-Регулирующие клапаны внутренних и наружных блоков
полностью откроются и включатся некоторые
электромагнитные клапаны.
- Светодиод H1P светится, пульт дистанционного
управления отображает « » (пробный запуск) и
«» (внешнее управление), работа будет запрещена.
HAP
(зеленый)
H1P
(оранжевый)
Значение
Норма
—
Неисправна печатная плата наружного
блока (см. ПРИМЕЧАНИЕ 1)
—
Отклонения в электропитании или
неисправность печатной платы
(см. ПРИМЕЧАНИЕ 2)
Сработало защитное оборудование
(см. ПРИМЕЧАНИЕ 3)
ПРИМЕЧАНИЕ
1 Выключите питание не менее чем на 5 секунд.
Включите питание. Наличие этих показаний
подтвердит наличие неисправности.
2 Выключите питание не менее чем на 5 секунд.
Отсоедините провод 3 из проводки, соеди-
няющей внутренний и наружный блоки.
Включите питание не менее чем на 10 секунд.
Если светодиод HAP платы наружного блока
мигает, то плата внутреннего блока работает
неправильно.
3 Указание на вероятность обратной фазы.
Система обнаружения неисправностей постоянно
указывает на имевшие место неисправности до
выключения питания.
■ Внутренние блоки нельзя проверить по
отдельности. После окончания пробного запуска
проверьте внутренние блоки по отдельности
через пульт дистанционного управления.
■ Во время этой операции показания светодиодов
могут меняться, но это не является признаком
неисправности.
■ Во избежание неверного толкования индикации
во время работы установите на наружный блок
переднюю панель.
Возможные функции
A работа в режиме дозаправки хладагента.
B удаление хладагента/вакуумирование.
C установка режима работы с низким уровнем шума
() (внешними средствами).
D установка автоматического перехода в режим работы
с низким уровнем шума в ночное время.
E установка ограничения потребляемой мощности
() (внешними средствами).
BS2 SET
L.N.O.P
DEMAND
A
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
B
C
D
E
(1)
(1) Эта установка = заводская установка
(1)
(1) Эта установка = заводская установка
BS3 RETURN
BS2 SET
ON
OFF
ON
ON
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
OFF
OFF
(*)
(*)
L.N.O.P
1
1
DEMAND
3
H1P
H1P
H2P
H2P
H3P
H3P
H4P
H4P
H5P
H5P
H6P
H6P
H7P
H7P
1
2
(*)
3
BS3 RETURN
BS3 RETURN
ON
BS1 MODE
ON
