RZQ200+250B7W1B
Кондиционер типа «сплит-система»
4PW21952-1A
Инструкция по монтажу
7
Подсоединение сбоку (снизу):
Освободите выбивные отверстия в нижней раме и пропустите
трубопровод под нижней рамой. (Смотрите рисунок 7)
Меры предосторожности при освобождении выбивных
отверстий
Следите за тем, чтобы не повредить корпус
После освобождения выбивных отверстий мы рекомендуем
покрасить их края и прилегающие участки восстановитель-
ной краской во избежание ржавления.
Проводя через выбивные отверстия электрические про-
вода, оборачивайте их защитной лентой во избежание
повреждения.
3 Убедитесь в том, что перепады высот, общая длина
трубопроводов и длина труб после рефнета (тройник) укла-
дываются в пределы, указанные в разделе
«7.3. Допустимая длина и разница высот трубопроводов» на
странице 5.
4 Указания по установке разветвительного набора (рефнета)
см. в прилагаемой к нему инструкции по монтажу.
5 Соединения трубопроводов
Используйте только те накидные гайки, которые входят
в комплект поставки блока.
Использование других накидных гаек может привести
к утечке хладагента.
При пайке трубы необходимо продувать азотом.
(Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной
оксидированной пленки на внутренней поверхности
труб, что негативно повлияет на работу клапанов и
компрессоров охлаждающей системы.)

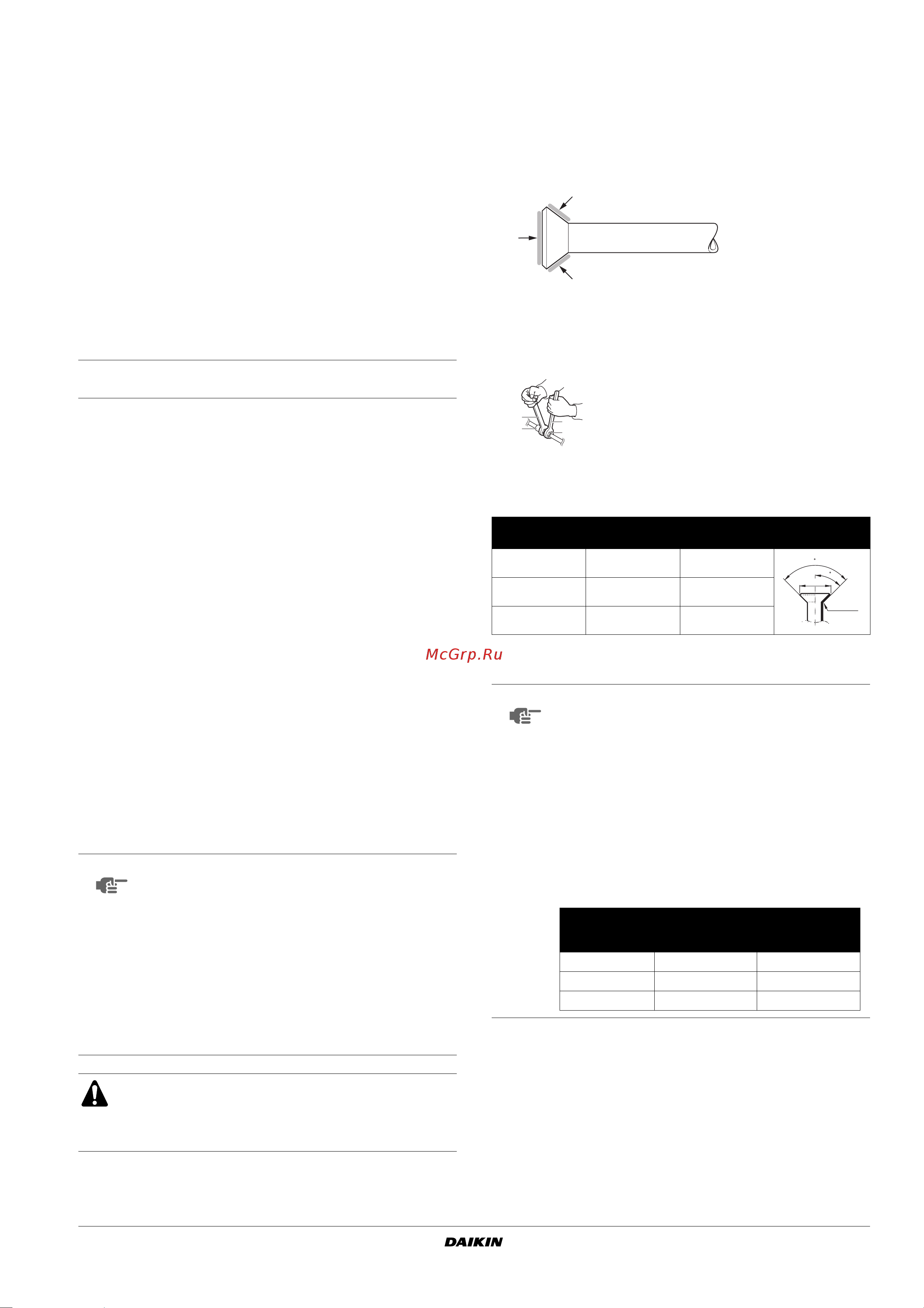

ФОРМА РАЗВАЛЬЦОВКИ и МОМЕНТ ЗАТЯЖКИ
Рекомендации по соединению труб
Параметры обработки раструбной части смотрите
в таблице ниже.
До затяжки накидных гаек нанесите на внутреннюю и
наружную поверхности развальцовки масло, используемое
в контуре циркуляции хладагента, а затем наживите гайку
рукой (используйте эфирное масло).
Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно.
При соединении труб для затяжки накидных гаек всегда
используйте одновременно обычный гаечный и динамо-
метрический ключи.
Моменты затяжки смотрите в таблице ниже.
(Приложение чрезмерного усилия может привести
к поломке раструбов.)
По окончании соединения всех труб произведите проверку
на утечку с помощью азота.
A Подсоединение спереди
Для подсоединения снимите крышку запорного клапана.
B Подсоединение сбоку (снизу):
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой
1 Фланец
2 Труба газообразного хладагента (1)(2)(3), поставляемая
с блоком.
3 Накидная гайка
4 Пайка
5 Трубопровод жидкого хладагента (приобретается
на внутреннем рынке)
6 Отверстие для подводки труб (выбить молотком)
7 Трубопровод газообразного хладагента (приобретается
на внутреннем рынке)
ПРИМЕЧАНИЕ
Регулятор давления подаваемого во время пайки
азота должен быть установлен в положение не
более 0,02 МПа. (Смотрите рисунок 11)
Не используйте антиоксиданты при пайке трубных
соединений.
Остатки могут засорить трубы и вызвать поломку
оборудования.
1 Трубопровод хладагента
2 Место пайки
3 Азот
4 Изолирующая обмотка
5 Ручной клапан
6 Регулятор
Размер трубы
Момент
затяжки (Н•м)
A (мм)
Форма
развальцовки
Ø9,5 32,7~39,9 12,8~13,2
Ø12,7 49,5~60,3 16,2~16,6
Ø15,9 61,8~75,4 19,3~19,7
ПРИМЕЧАНИЕ
Использование динамометрического ключа обяза-
тельно, однако если по какой-либо объективной
причине использовать его вы не можете,
воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе закручивания накидной гайки с
помощью гаечного ключа наступает момент, когда
внезапно возникает необходимость в приложении
значительно большего усилия для затяжки. Из
этого положения затяните накидную гайку далее,
повернув ее в пределах показанного ниже угла:
3
4
1
2
1 Соединение труб
2 Гаечный ключ
3 Накидная гайка
4 Динамометрический ключ
R=0.4~0.8
45
±2
90
±2
A
Размер трубы
Угол
дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø9,5 (3/8") 60~90° 200 мм
Ø12,7 (1/2") 30~60° 250 мм
Ø15,9 (5/8") 30~60° 300 мм
