– 3

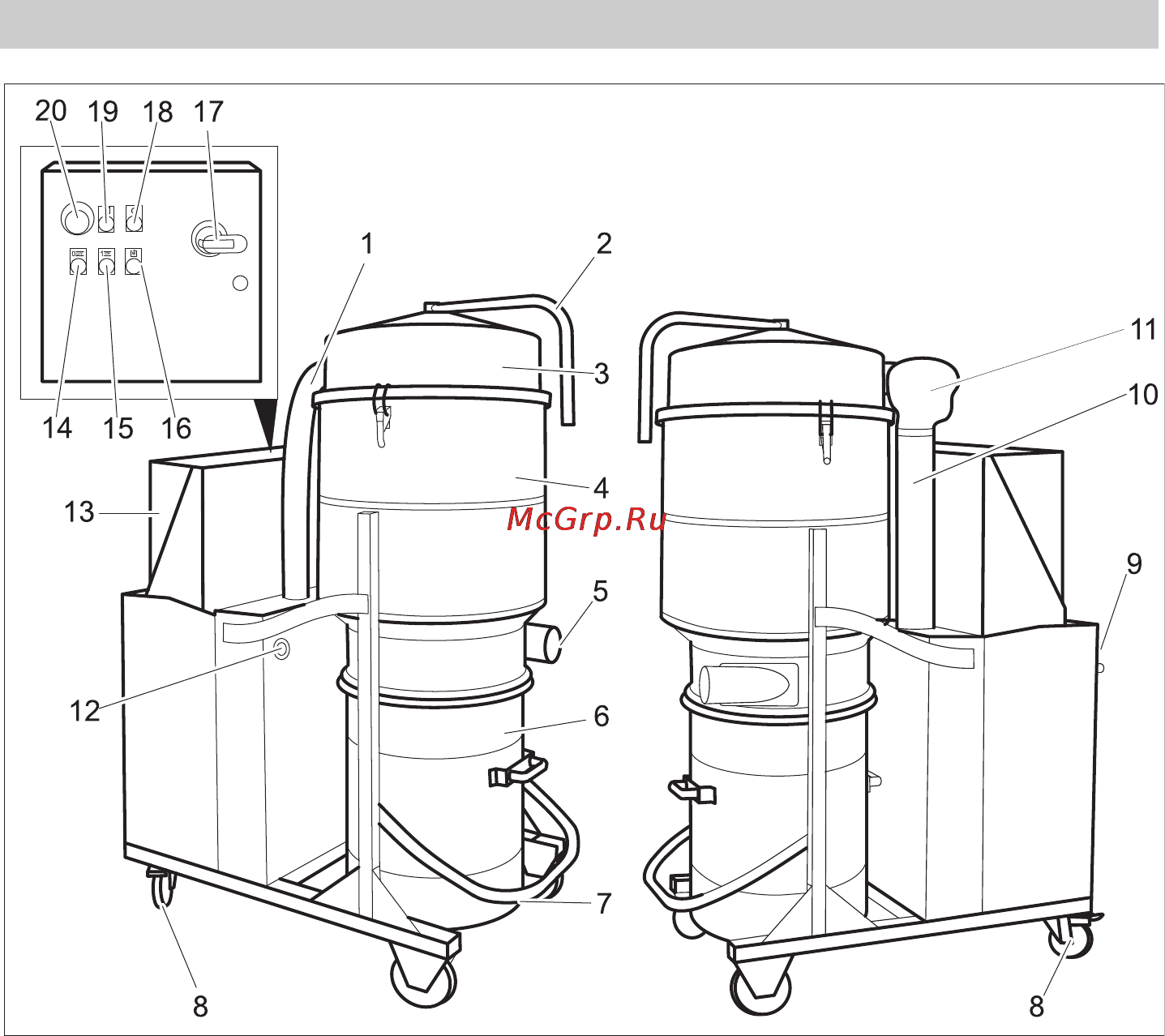

1 Tubo flessibile della turbina di aspira-
zione
2 Maniglia pulizia filtro
3 Coperchio camera filtro
4 Camera filtro
5 Raccordo per accessori
6 Contenitore materiale aspirato
7 Leva per sblocco contenitore materiale
aspirato
8 Ruote pivottanti con freno di staziona-
mento
9 Impugnatura scorrevole
10 Sistema di scarico
11 Diffusore
12 Manometro
13 Quadro elettrico ad armadio
14 Tasto "Spegnere l'apparecchio"
15 Tasto luminoso "Accendere l'apparecchio"
16 Spia luminosa "guasto motore"
17 Interruttore on/off
18 Spia luminosa "Corrente collegata“
19 Spia luminosa "Pulsante arresto
d'emergenza azionato"
20 Pulsante d'arresto d'emergenza
Attuatori IV 100/75 M B1
40 IT
