– 8
Î Apagar el aparato con el interruptor de
CONEXIÓN/DESCONEXIÓN y desen-
chufar.
Î Soltar el tubo que va a la turbina de ab-
sorción en el extremo inferior y retirar.

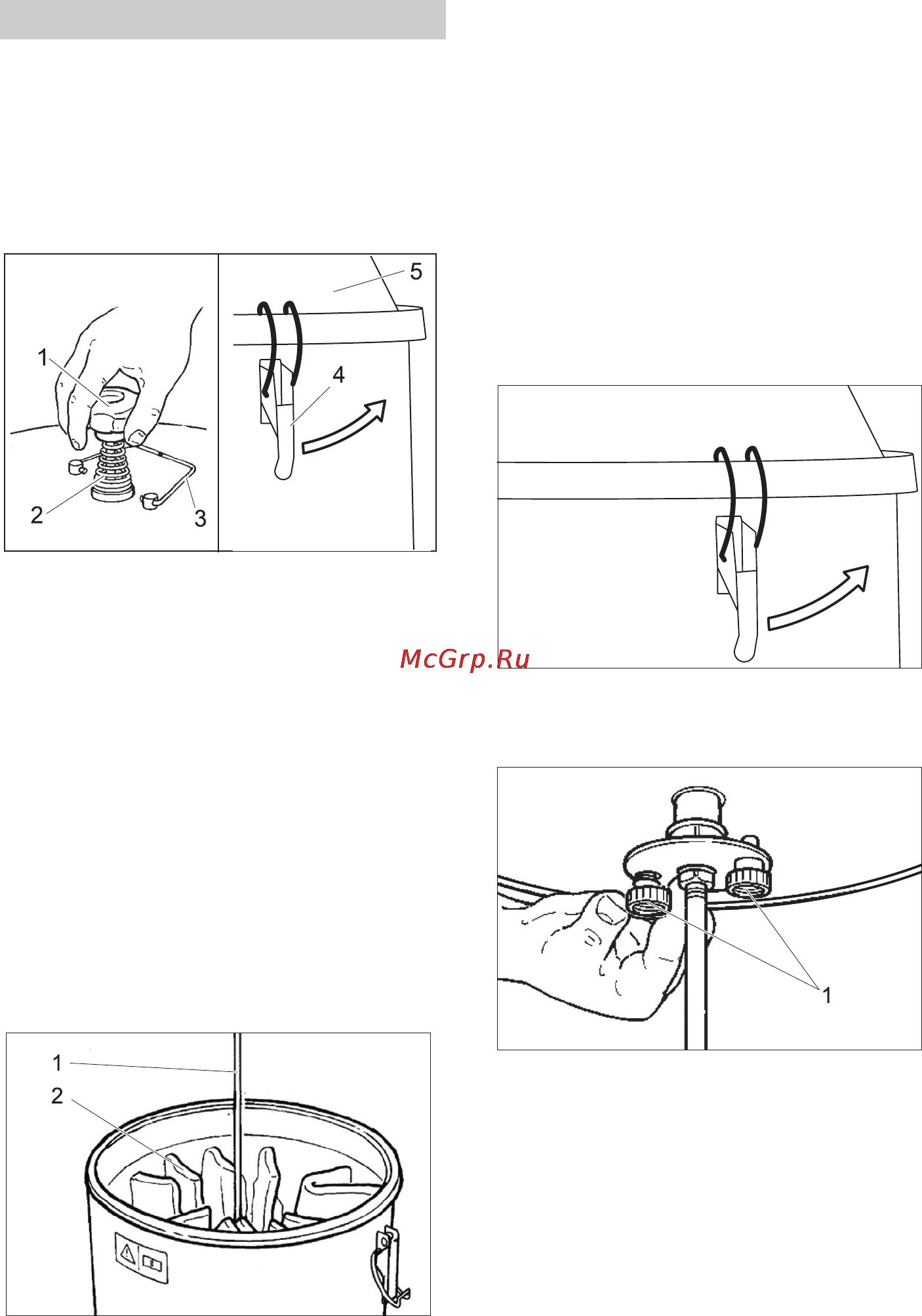

1 Empuñadura limpieza de filtro
2 resorte
3 Estribo de seguridad limpieza de filtro
4 Cierre
5 Tapa cámara de filtro
Î Girar hacia el lateral el estribo de segu-
ridad de la limpieza del filtro.
Î Desenroscar el mango de la limpieza
del filtro.
Î Quitar el resorte.
Î
Enroscar la tuerca por debajo del resorte
(se necesita una llave de boca de 27 mm).
Î Abra las tapas.
Î Extraiga la tapa de la cámara del filtro.
1 bastidor
2filtro
Î Abrir los nudos de las cintas y extraer el
bastidor.
Î Extraer el filtro.
Î Colocar el nuevo filtro en orden inverso
y asegurar.
Î
Pulsar botón "Desconexión del aparato".
Î Apagar el aparato con el interruptor de
CONEXIÓN/DESCONEXIÓN y desen-
chufar.
Î Soltar el tubo que va a la turbina de ab-
sorción en el extremo inferior y retirar.
Î Abra las tapas.
Î Extraiga la tapa de la cámara del filtro.
1 Tornillo de cabeza moleteada
Î Desenroscar ambos tornillos de cabeza
moleteada y extraer el filtro del aparato.
Î Colocar el nuevo filtro en orden inverso
y asegurar.
Cambiar/sustituir el filtro
IV 100/40, IV 100/55
IV 100/75
68 ES
