– 8
Î Spegnere l'apparecchio dall'interruttore
ON/OFF e staccare la spina.
Î
Allentare il tubo della turbina di aspirazio-
ne dall'estremità inferiore e staccarlo.

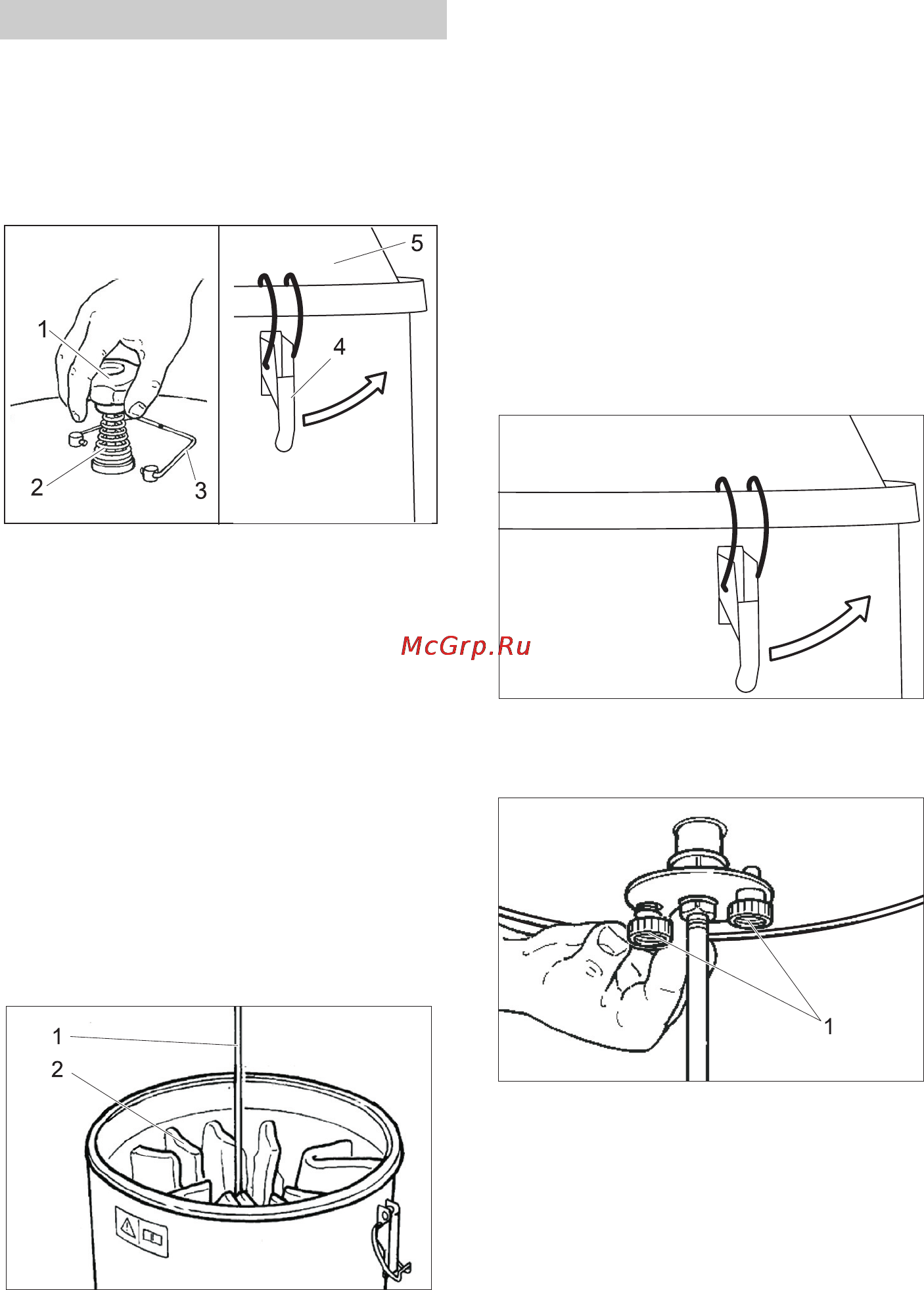

1 Maniglia pulizia filtro
2 Molla
3 Staffa di sicurezza pulizia filtro
4 Chiusura
5 Coperchio camera filtro
Î Orientare di lato la staffa di sicurezza
pulizia filtro.
Î Svitare la maniglia pulizia filtro.
Î Togliere la molla.
Î Svitare il dado al di sotto della molla
(necessaria chiave a bocca apertura 27
mm).
Î Aprire le chiusure.
Î Togliere il coperchio della camera filtro.
1 Telaio
2Filtro
Î Rimuovere i nodi dei nastri dal filtro e ri-
muovere il telaio.
Î Estrarre il filtro.
Î Inserire e fissare il nuovo filtro nella se-
quenza inversa.
Î Premere il tasto "Spegnere l'apparec-
chio".
Î Spegnere l'apparecchio dall'interruttore
ON/OFF e staccare la spina.
Î Allentare il tubo della turbina di aspira-
zione dall'estremità inferiore e staccar-
lo.
Î Aprire le chiusure.
Î Togliere il coperchio della camera filtro.
1 Vite a testa zigrinata
Î Svitare le due viti a testa zigrinata ed
estrarre il filtro dall'apparecchio.
Î Inserire e fissare il nuovo filtro nella se-
quenza inversa.
Sostituire il filtro
IV 100/40, IV 100/55
IV 100/75
45IT
