– 8
Î Desligar o aparelho no interruptor LI-
GAR/DESLIGAR e separá-lo da rede.
Î Soltar e retirar a mangueira que acede
à turbina de aspiração na extremidade
inferior.

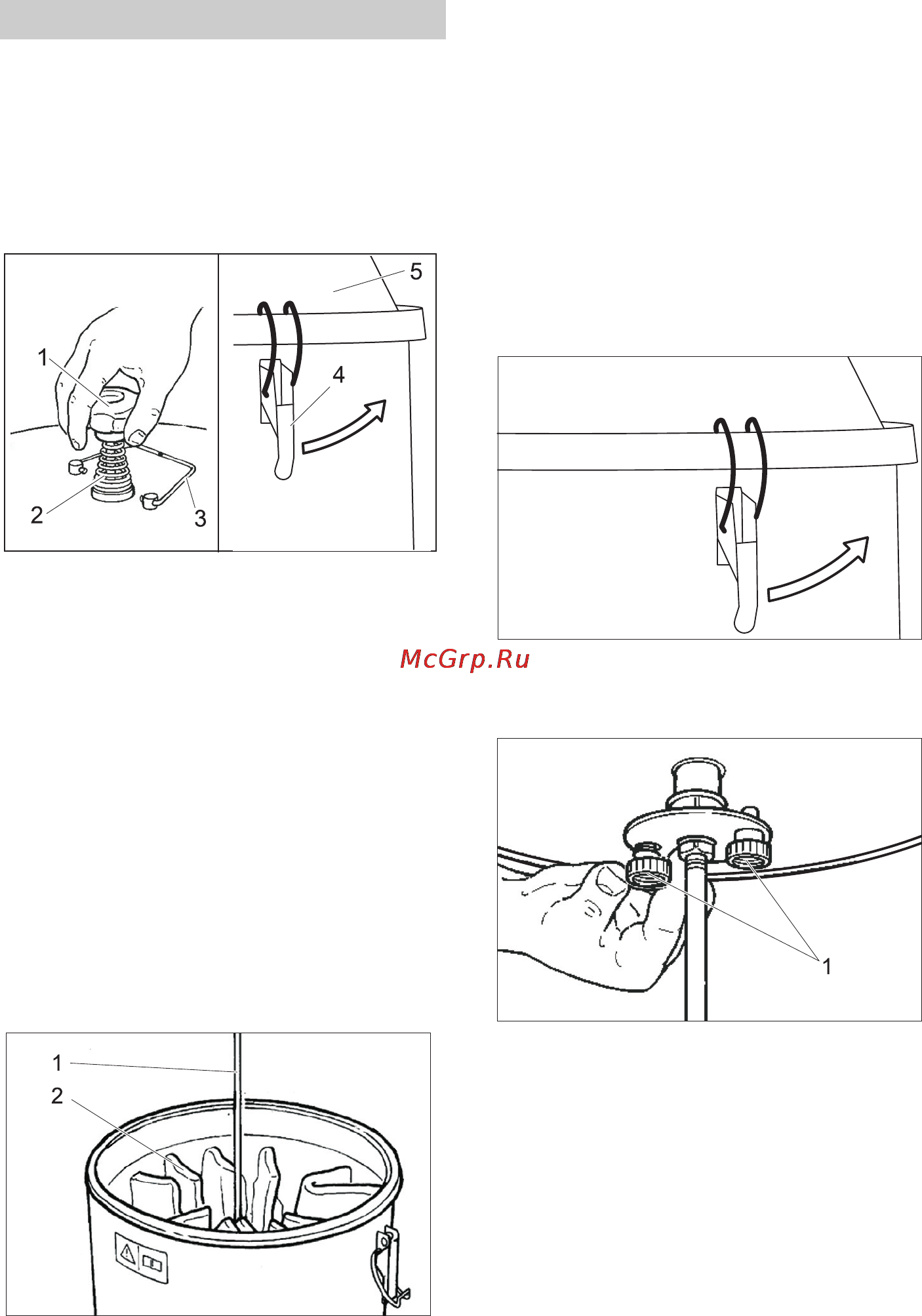

1 Punho da limpeza do filtro
2Mola
3 Estribo de segurança da limpeza de filtro
4Fecho
5 Tampa da câmara do filtro
Î Girar o estribo de segurança da limpe-
za do filtro para o lado.
Î
Desaparafusar o punho da limpeza do filtro.
Î Retirar mola.
Î Desaparafusar a porca situada por bai-
xo da mola (chave de bocas, com aber-
tura de chave de 27 mm).
Î Abrir fechos.
Î Retirar a tampa da câmara do filtro.
1 Armação
2Filtro
Î Abrir os nós das fitas no filtro e retirar a
armação.
Î Retirar o filtro.
Î
Inserir o filtro na ordem inversa e fixá-lo.
Î Premir o botão "Desligar aparelho".
Î Desligar o aparelho no interruptor LI-
GAR/DESLIGAR e separá-lo da rede.
Î Soltar e retirar a mangueira que acede
à turbina de aspiração na extremidade
inferior.
Î Abrir fechos.
Î Retirar a tampa da câmara do filtro.
1 Parafuso serrilhado
Î Desenroscar os dois parafusos serri-
lhados e retirar o filtro do aparelho.
Î
Inserir o filtro na ordem inversa e fixá-lo.
Substituir/trocar filtro
IV 100/40, IV 100/55
IV 100/75
80 PT
