Daikin Europe NV
11
4 INSTALLATION

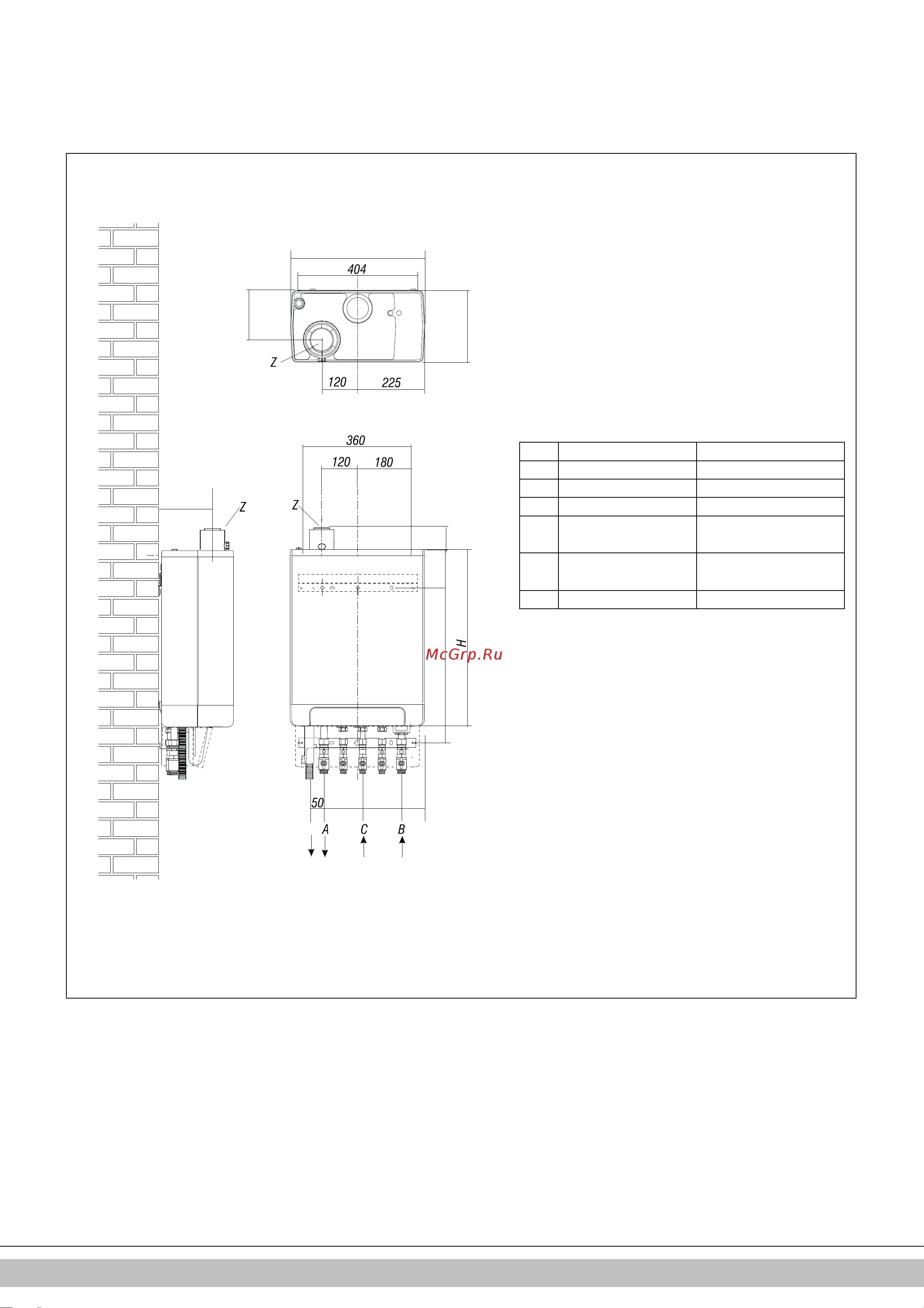

4.1 Installation measurements
Boiler mounted directly to the wall:
Unit + mounting bracket
A =
Supply CH
G ¾” (ext)
B =
Return CH
G ¾” (ext)
C =
Gas
G ½” (int)
D =
Condense outlet
Ø dn25 (flexible)
h =
517mm
EHOBG
12
ABV1
EHOBG18ABV1
H =
590mm
EHOBG
12
ABV1
EHOBG18ABV1
Z
=
Flue gas outlet/air inlet
Ø60/100 (concentric)
020601005
161
161
450
240
77
135
h
D
130 130
77
