Daikin EHOBG12AAV1 [207/316] Elektrisch schema
![Daikin EHOBG12AAV1 [207/316] Elektrisch schema](/views2/1796806/page207/bgcf.png)
Daikin Europe NV
54

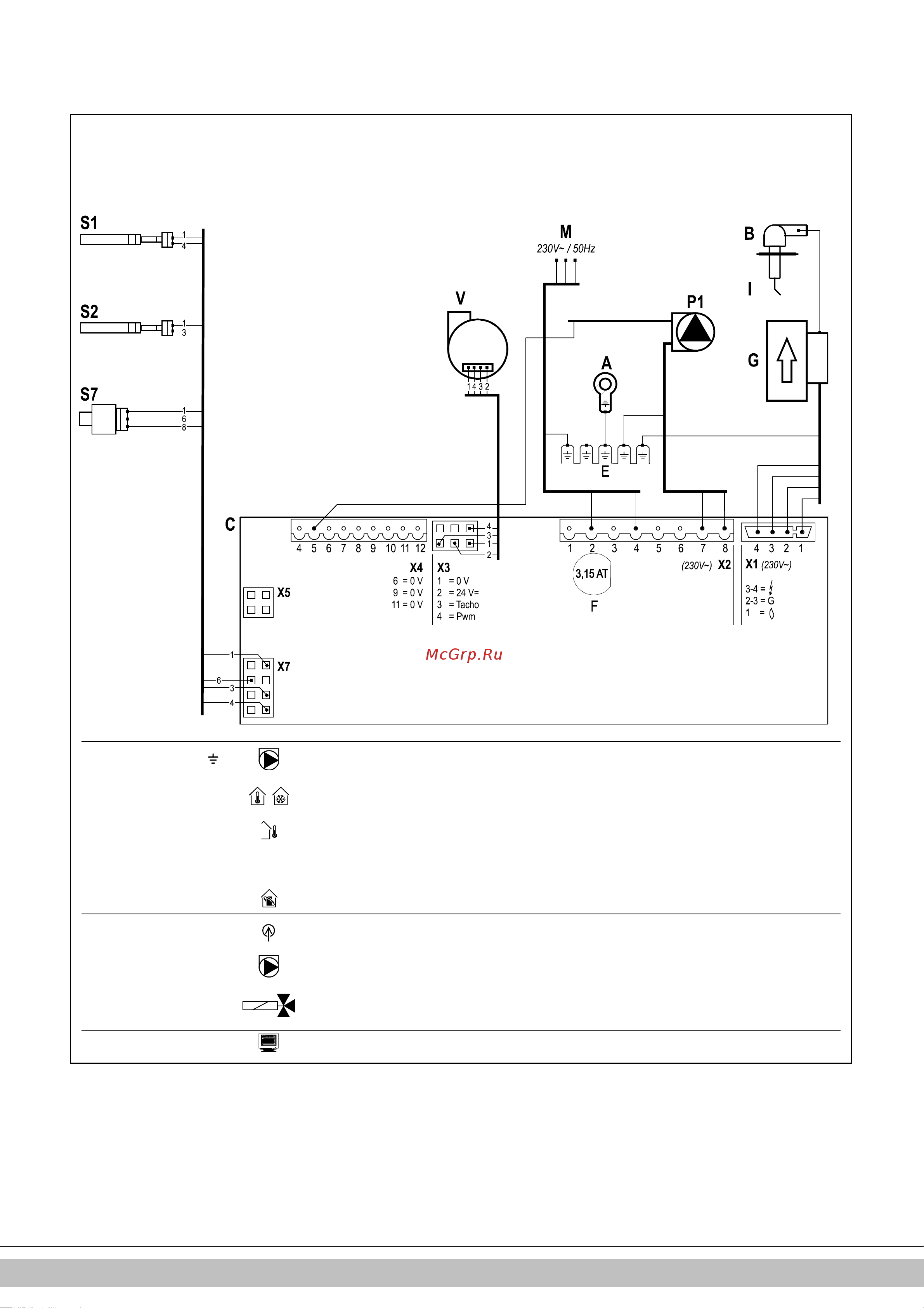

10.3 Elektrisch schema
A
Aard aansluiting wisselaar
F
Zekering (3.15 AT)
P1
CV-pomp
S7
CV water druksensor
B
Ontsteekkap
G
Gasblok + ontsteek module
V
Ventilator
C
Branderautomaat
I
Ontsteek/ionisatie pen
S1
Aanvoer sensor
E
Aardaansluitingen
M
Netvoeding
S2
Retour sensor
Connector X4
24V=
5 -
CV-pomp. (5= PWM signaal (rood), E=aarde)
6-7
Aan/Uit kamerthermostaat
(0,1A-24Vdc) en/of vorstthermostaat
8-9
Buitenvoeler
(12k ohm / 25°C)
9-10
Tank voeler
(12k ohm / 25°C)
11-12
OpenTherm kamerthermostaat
(6-7 moet open zijn)
Connector X2
230V
~
2-4
Netvoeding 230 V (2 = L (bruin), 4 = N (blauw))
7-8
CV-pomp
(8 = L (bruin), 7 = N (blauw))
3-5-6
Driewegklep t.b.v. externe boiler
(3 = L (bruin), 5 = Schakel (zwart), 6 = N (blauw))
(bijv. EK3WV1AA)
Connector X5
Computer interface
