Daikin Europe NV
33

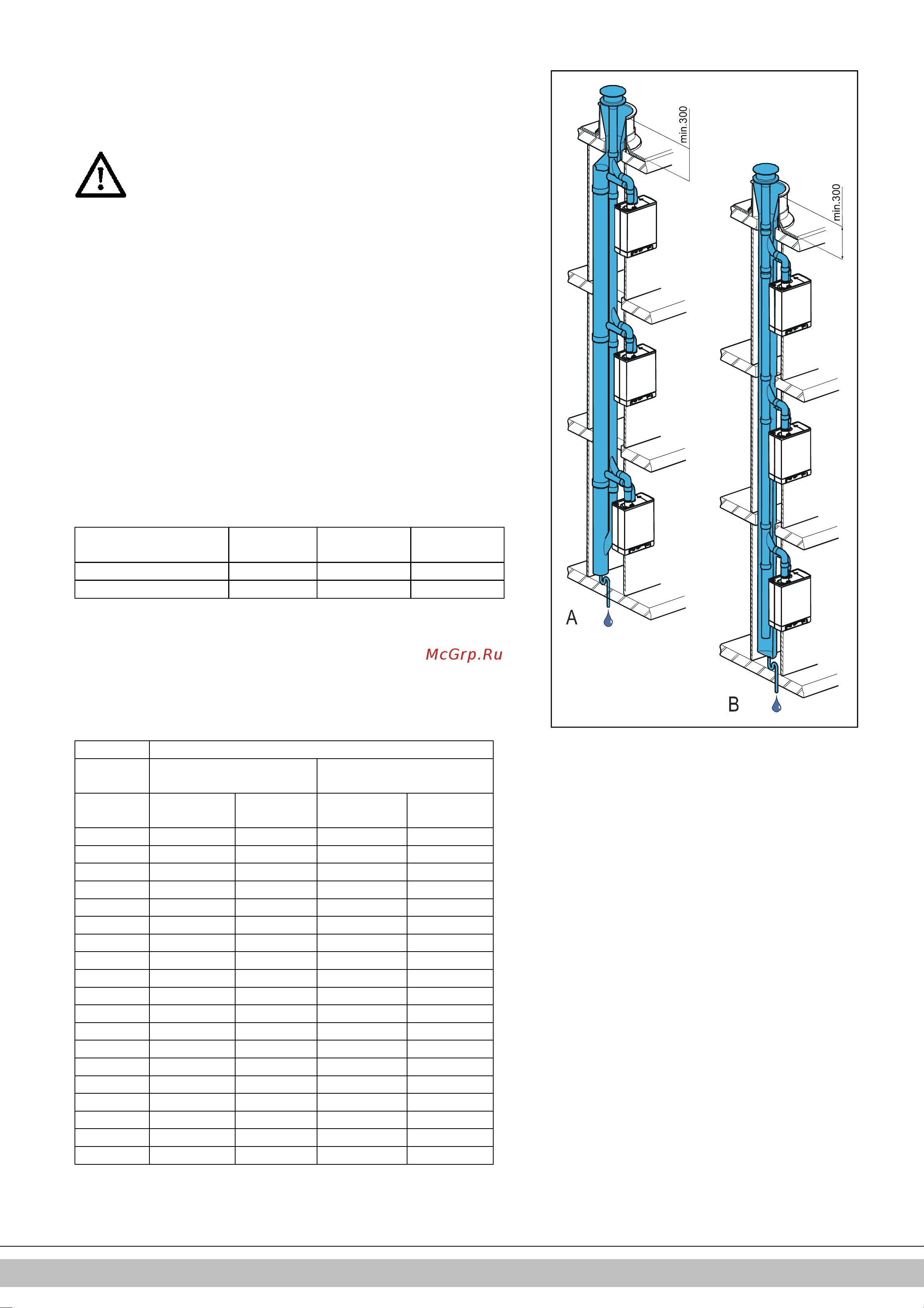

5.10.7 Połączona instalacji wylotu spalin / wlotu powietrza
Typ urządzenia: C43
Wspólny dostęp powietrza oraz wspólny wylot spalin może być przeprowadzony
koncentrycznie lub oddzielnie.
Dopuszczalna długość przewodu
Równoległe: dostęp powietrza i wylot spalin łącznie, bez długości przewodu
przepustowego kombi.
Koncentryczne: całkowita długość przewodu, bez długości przewodu przepustowego
kombi.
Równoległe Koncentryczne
60/100
Koncentryczne
80/125
EHOBG12ABV1 100 m 10 m 29 m
EHOBG18ABV1 100 m 10 m 29 m
.
Minimalne średnice wspólnych dostępów powietrza oraz systemu przewodów
spalinowych oparte o kontynuację formularza 2001-02 wymogów inspekcyjnych
nr 138 instytutu Gastec.
EHOBG12ABV1 i EHOBG18ABV1
Liczba
jednostek Koncentryczne Równoległe
Spaliny Wlot
powietrza
Spaliny Wlot
powietrza
2 135 253 135 214
3 157 295 157 249
4 166 311 166 263
5 175 328 175 278
6 184 345 184 292
7 193 362 193 306
8 201 376 201 318
9 210 393 210 332
10 219 410 219 347
11 228 427 228 361
12 237 444 237 375
13 246 461 246 389
14 255 478 255 404
15 264 494 264 418
16 272 509 272 431
17 281 526 281 445
18 290 543 290 459
19 299 560 299 473
20 308 577 308 488
WAŻNE
• Wylot dachowy w postaci kombinacji systemu dostępu
powietrza i wylotu spalin jest dozwolony.
• Dla wspólnego okapu wylotu spalin i okapu dostępu powietrza
wymagane jest oświadczenie o braku uwag lub certyfikat z
instytutu Gastec Gas.
• Przejście otworu sterowanego ciśnieniowo na dnie wspólnego
dostępu powietrza oraz systemu wylotu spalin jest równe
0,44 razy powierzchnia wylotu spalin.
