Daikin Europe NV
12

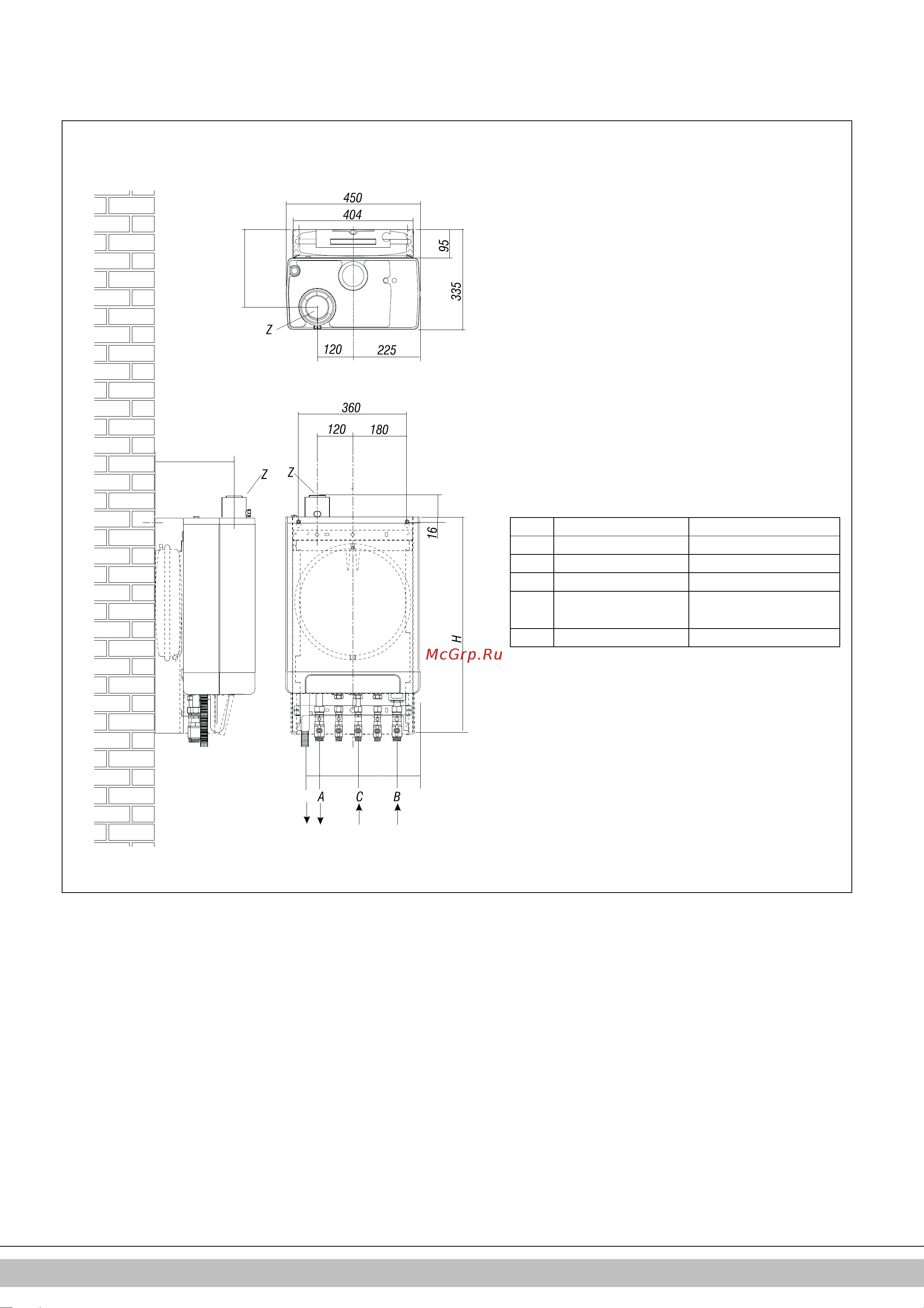

Unit connected to B-pack:
Unit + B-pack
A =
Supply CH
G ¾” (ext)
B =
Return CH
G ¾” (ext)
C =
Gas
G ½” (int)
D =
Condense outlet
Ø dn25 (flexible)
H =
770mm
EHOBG
12
ABV1
EHOBG18ABV1
Z =
Flue gas outlet/air inlet
Ø60/100 (concentric)
020601006
265
265
77
77
D
50
130 130
