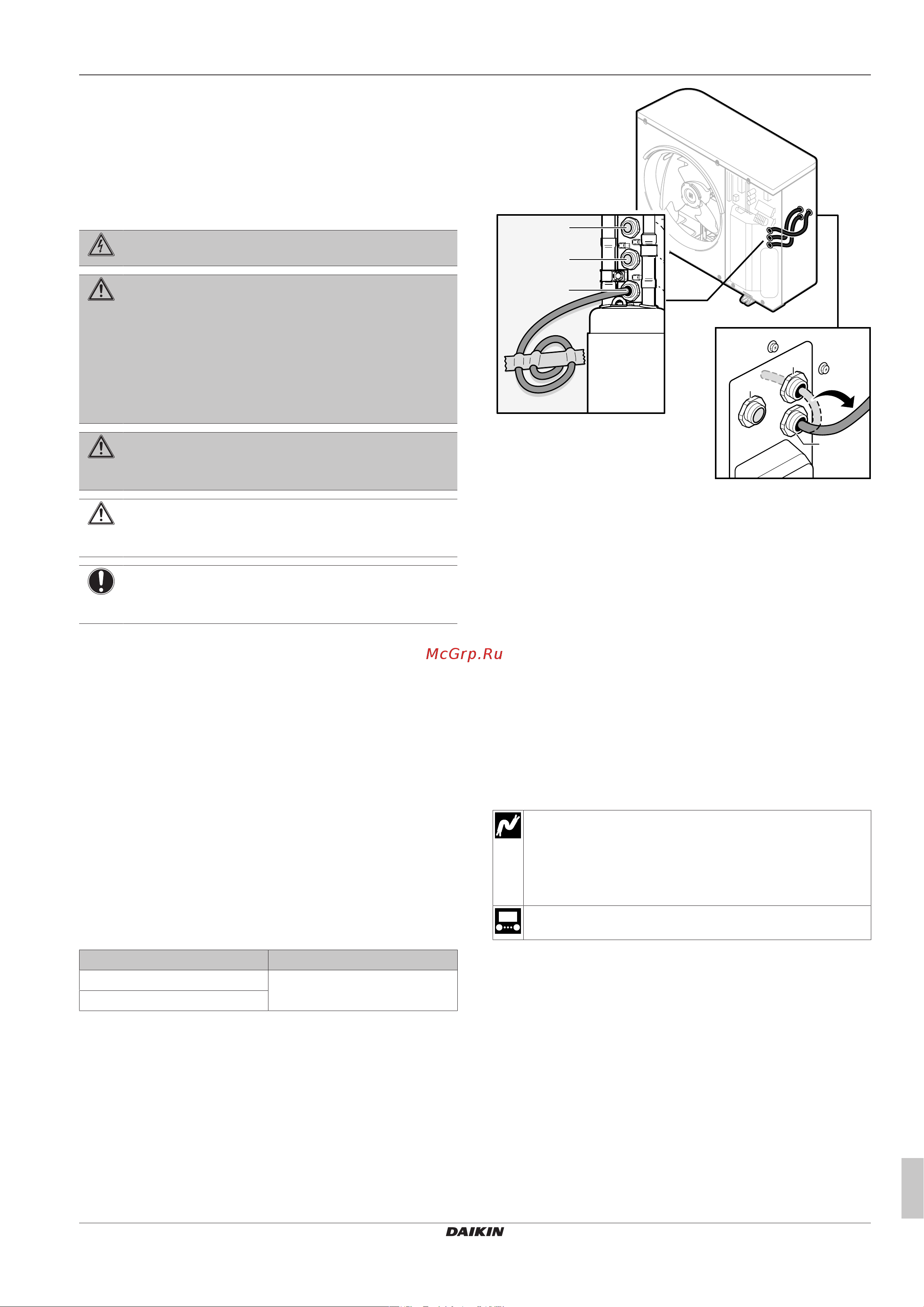

5 Подключение электрооборудования
Руководство по монтажу
11
EPRA14~18DAV3+W1
Daikin Altherma 3 H HT
4P586100-1C – 2020.01
Данная рекомендация гарантирует нормальную работу агрегата,
однако местные нормы, которые следует соблюдать, могут
отличаться.
5 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ
или обслуживанием наружного агрегата проверьте,
чтобы вращающийся вентилятор в целях защиты был
закрыт воздуховыпускной решеткой. См.:
▪ «6.2Установка воздуховыпускной решетки» [415]
▪ «6.3 Снятие воздуховыпускной решетки и ее
закрепление в защитном положении» [416]
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 50мм.
5.1 Соблюдение электрических
нормативов
Только для EPRA14~18DAV3
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
5.2 Рекомендации относительно
подсоединения
электропроводки
Крутящие моменты затяжки
Наружный агрегат:
Позиция Момент затяжки (Н•м)
M4 (X1M, X2M) 1,2~1,5
M4 (заземление)
5.3 Подключение электропроводки к
наружному блоку
1 Откройте крышку распределительной коробки. См. раздел
«3.3Чтобы открыть наружный агрегат» [48].
2 Заведите кабели через заднюю панель агрегата и
пропустите их через установленные на заводе-
изготовителе изоляционные трубки в распределительную
коробку. Используйте кабель электропитания,
установленный на заводе-изготовителе.
d
c2
b2
c1
b1
a1
a2
a1+a2 Кабель электропитания (установлен на заводе-
изготовителе)
b1+b2 Соединительный кабель (приобретается на месте)
c1+c2 (опция) Греющий кабель сливной трубки
(приобретается на месте)
d Изоляционные трубки (установлены на заводе-
изготовителе)
3 Подключите провода к соответствующим клеммам в
распределительной коробке и закрепите кабели
кабельными стяжками. См.:
▪ «5.3.1Для моделей V3» [411]
▪ «5.3.2Для моделей W1» [413]
5.3.1 Для моделей V3
1 Кабель электропитания:
▪ Используйте кабель, уже проложенный внутри рамы на
заводе-изготовителе.
▪ Подключите провода к клеммной колодке.
▪ Закрепите кабель кабельной стяжкой.
Используйте кабель, установленный на заводе-
изготовителе.
Провод: 1N+GND
Максимальный рабочий ток: см. паспортную табличку на
агрегате.
—
