7 Запуск наружного агрегата
Руководство по монтажу
16
EPRA14~18DAV3+W1
Daikin Altherma 3 H HT
4P586100-1C – 2020.01

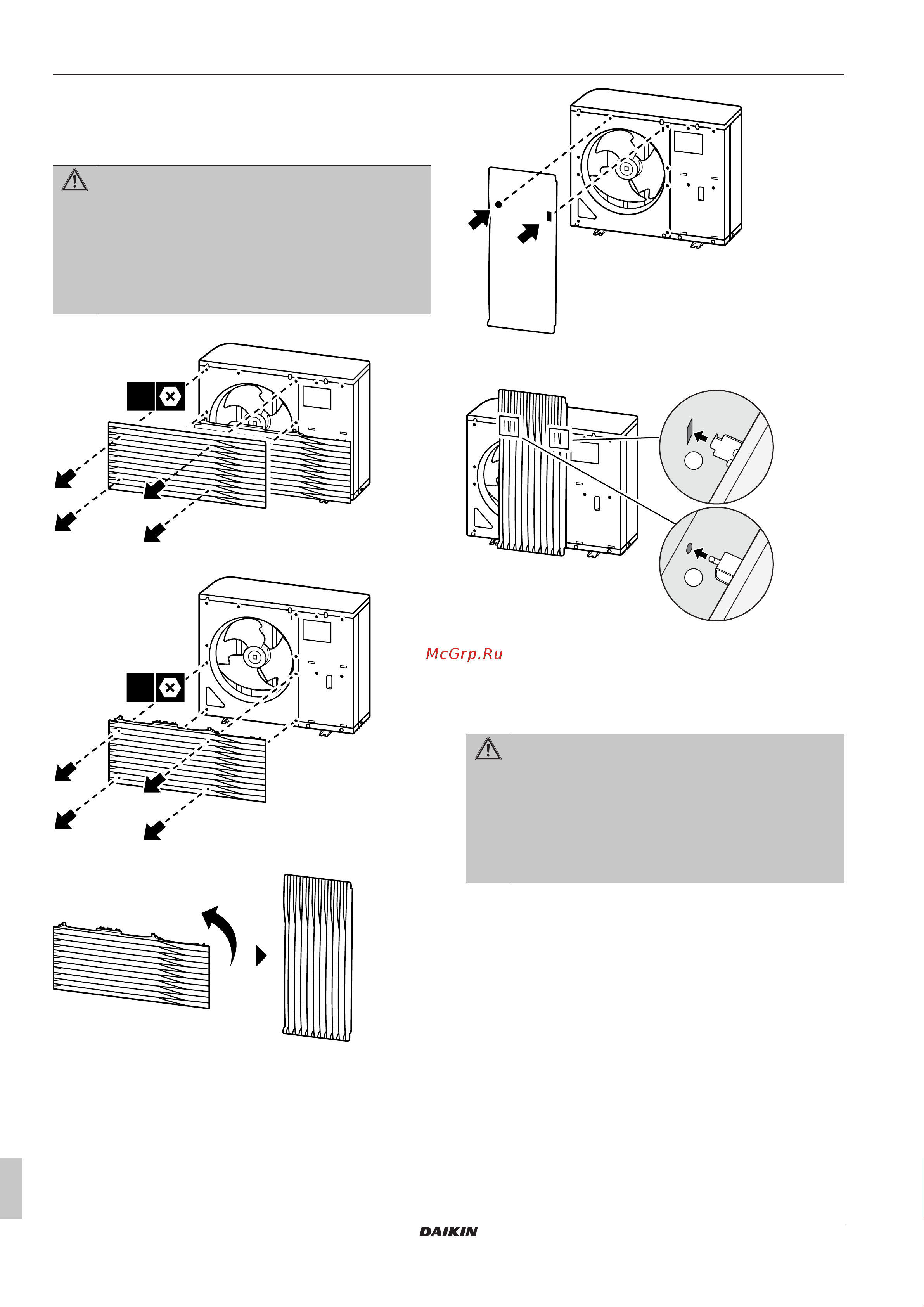

6.3 Снятие воздуховыпускной
решетки и ее закрепление в
защитном положении
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ
или обслуживанием наружного агрегата проверьте,
чтобы вращающийся вентилятор в целях защиты был
закрыт воздуховыпускной решеткой. См.:
▪ «6.2Установка воздуховыпускной решетки» [415]
▪ «6.3 Снятие воздуховыпускной решетки и ее
закрепление в защитном положении» [416]
1 Снимите верхнюю часть воздуховыпускной решетки.
4×
2 Снимите нижнюю часть воздуховыпускной решетки.
4×
3 Поверните нижнюю часть воздуховыпускной решетки.
4 Совместите штифт с полукруглой головкой и крюк на
решетке с отверстиями для них на агрегате.
5 Вставьте крюк.
6 Вставьте штифт с полукруглой головкой.
6
5
7 Запуск наружного агрегата
Конфигурация и пусконаладка системы рассмотрены в
руководстве по монтажу внутреннего агрегата.
ПРЕДУПРЕЖДЕНИЕ
Вращающийся вентилятор. Перед ВКЛЮЧЕНИЕМ
или обслуживанием наружного агрегата проверьте,
чтобы вращающийся вентилятор в целях защиты был
закрыт воздуховыпускной решеткой. См.:
▪ «6.2Установка воздуховыпускной решетки» [415]
▪ «6.3 Снятие воздуховыпускной решетки и ее
закрепление в защитном положении» [416]
