8 Технические данные
Руководство по монтажу
17
EPRA14~18DAV3+W1
Daikin Altherma 3 H HT
4P586100-1C – 2020.01
8 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

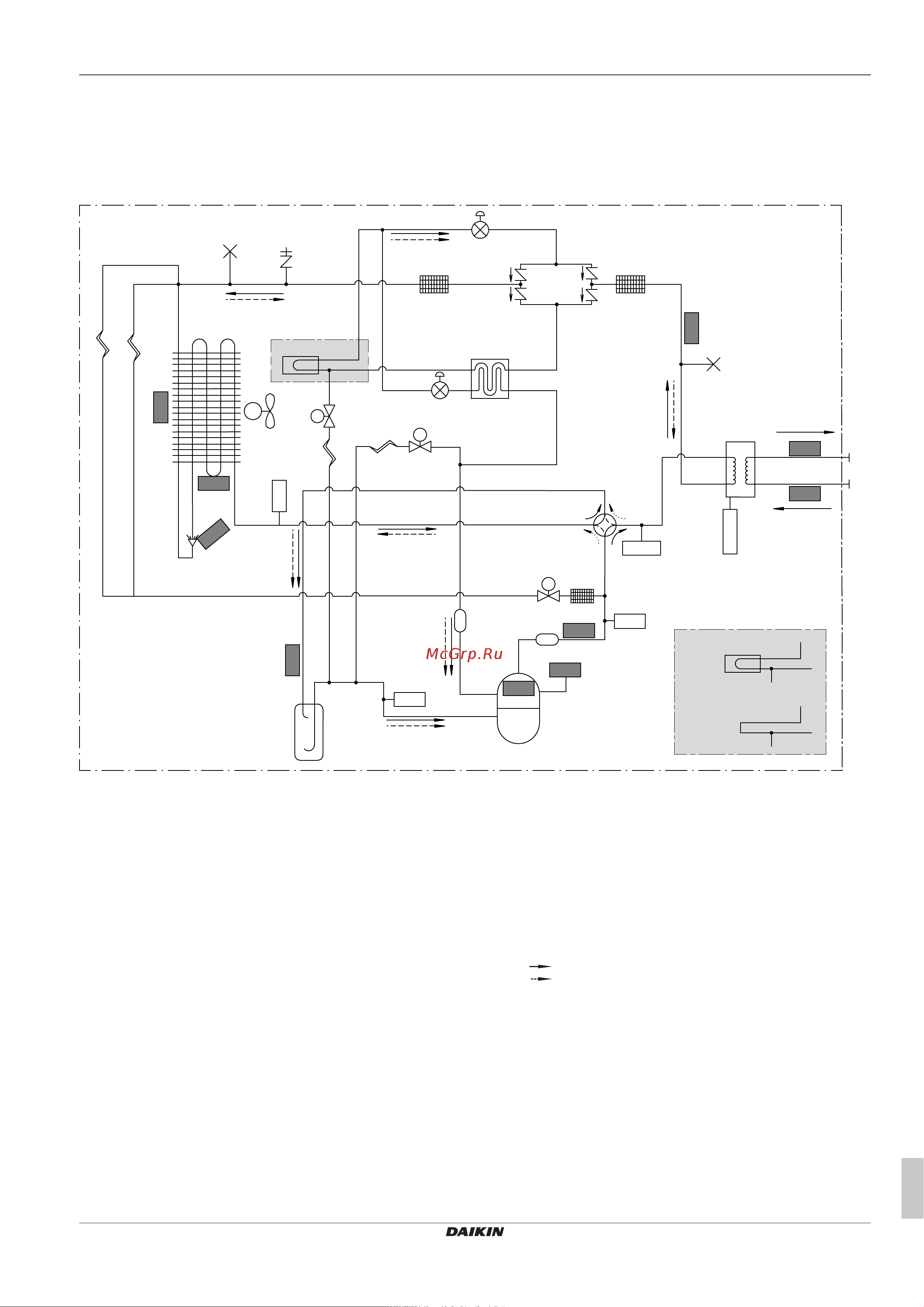

8.1 Схема трубопроводов: Наружный блок
3D124079C
R10T
R9T
R6T
R7T
R8T
R3T
R5T
R4T
R1T
R2T
S1PH
sv
sv
M1C
S1NPH
E1HHEX
sv
S1PL
S2PH
Y1E
Y3E
Y2S
M1F
Y4S
Y3S
Liquid
Gas
Y1S
b
d
e
n
n
c
d
i
j
k
l g
i
i
i
f
f
f
f
m
h
a
ee
l
1N~
*
*
3N~
Gas Газ Термисторы:
Liquid Жидкость R1T Наружный воздух
a ВПУСК воды (штуцер с внешней резьбой 1") R2T Нагнетание компрессора
b ВЫПУСК воды (штуцер с внешней резьбой 1") R3T Всасывание компрессора
c Пластинчатый теплообменник R4T Воздушный теплообменник, распределитель
d Сплющенная труба R5T Воздушный теплообменник, средний
e Фильтр хладагента R6T Жидкий хладагент
f Обратный клапан R7T Кожух компрессора
g Теплообменник экономайзера R8T Порт компрессора
h Сервисный порт, конус 5/16" R9T Вода на входе
i Капиллярная трубка R10T Вода на выходе
j Распределитель
k Воздушный теплообменник Поток хладагента:
l Охлаждение печатной платы Нагрев
m Аккумулятор Охлаждение
n Глушитель
E1HHEX Нагреватель пластинчатого теплообменника
M1C Компрессор
M1F Электродвигатель вентилятора
S1PH Реле высокого давления (5,6МПа)
S2PH Реле высокого давления (4,17МПа)
S1PL Реле низкого давления
S1NPH Датчик высокого давления
Y1E Электронный терморегулирующий вентиль (основной)
Y3E Электронный терморегулирующий вентиль (впрыск)
Y1S Электромагнитный клапан (4-ходовой клапан)
Y2S Электромагнитный клапан (байпас низкого давления)
Y3S Электромагнитный клапан (байпас горячего газа)
Y4S Электромагнитный клапан (впрыск жидкости)
